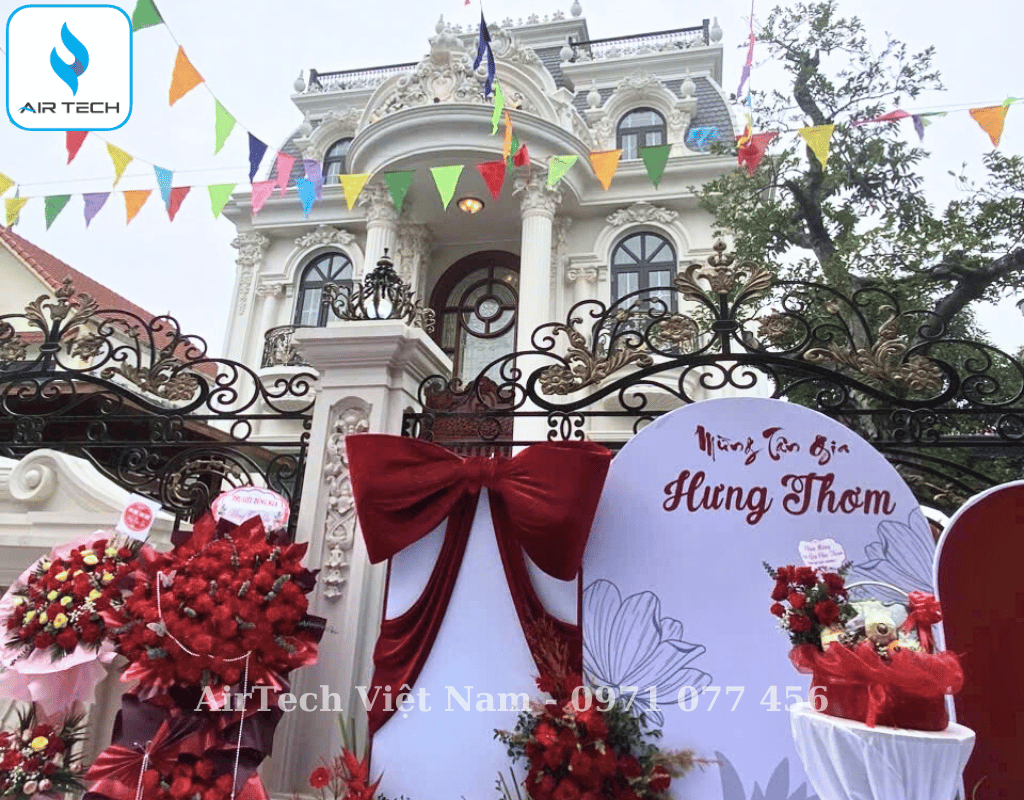

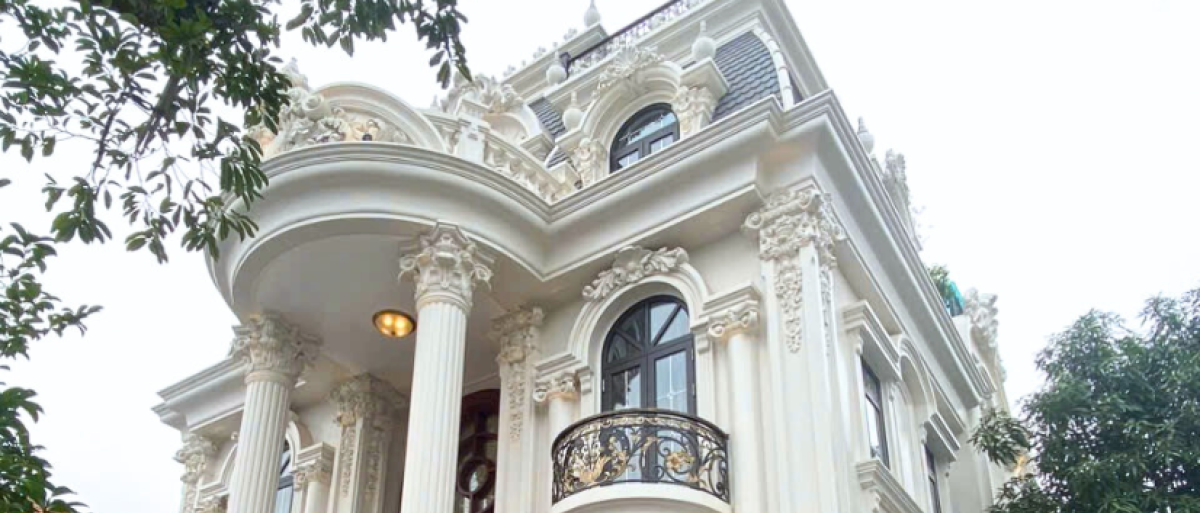

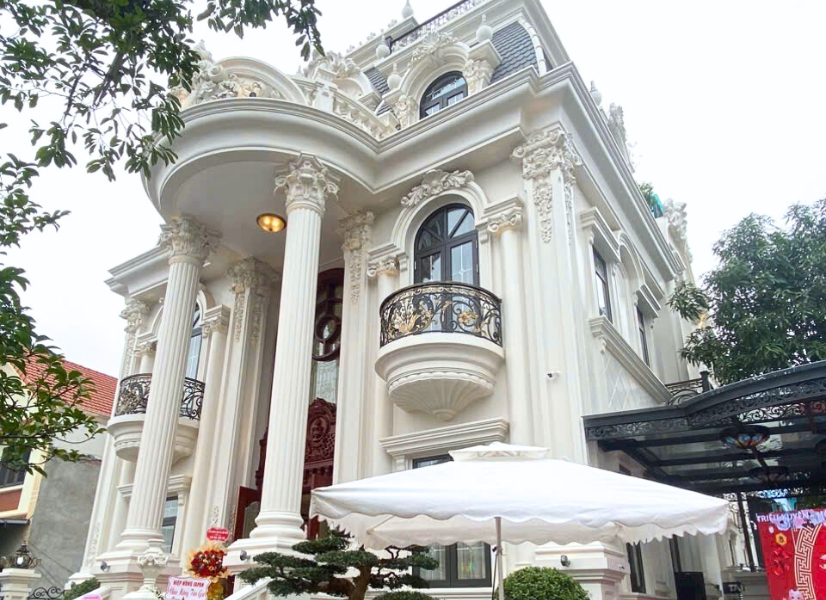

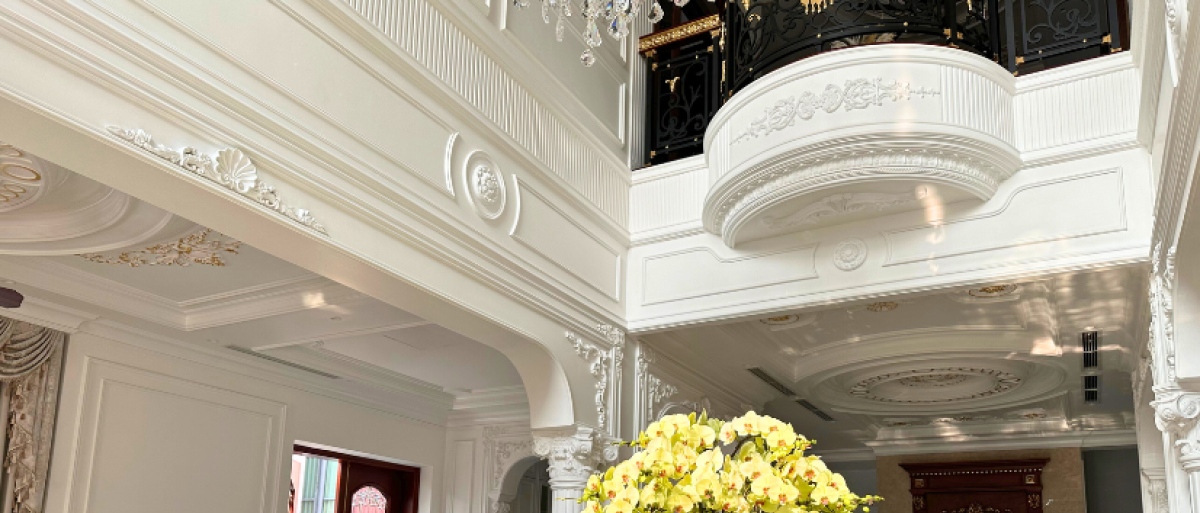

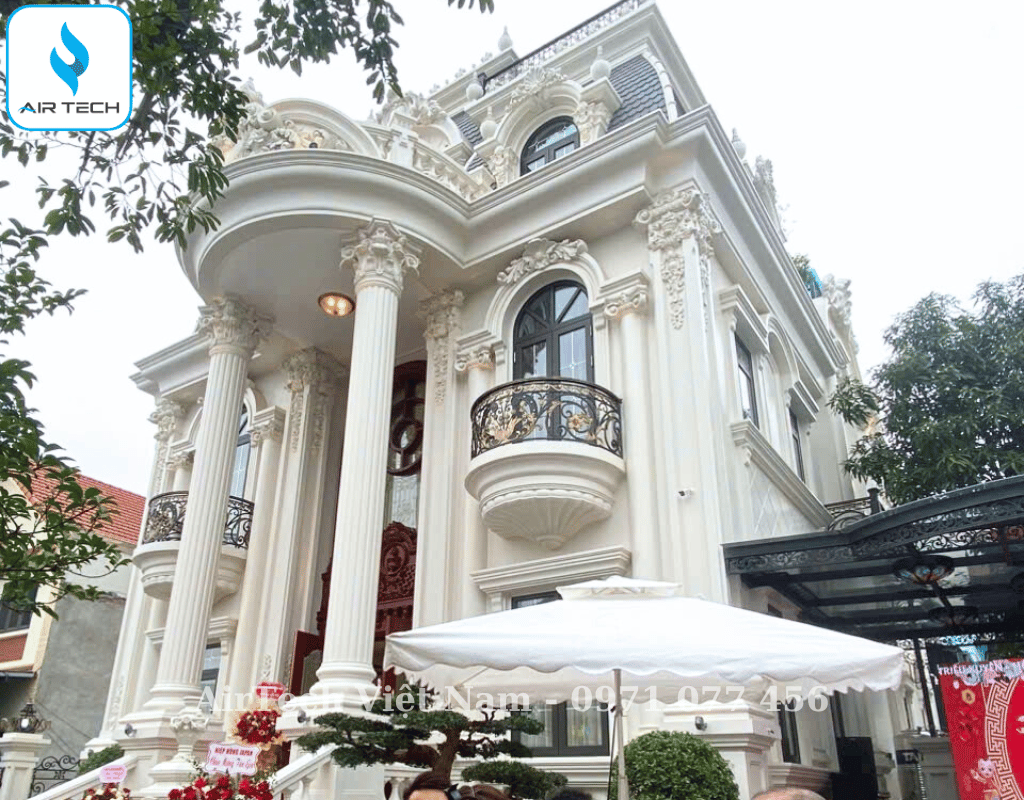

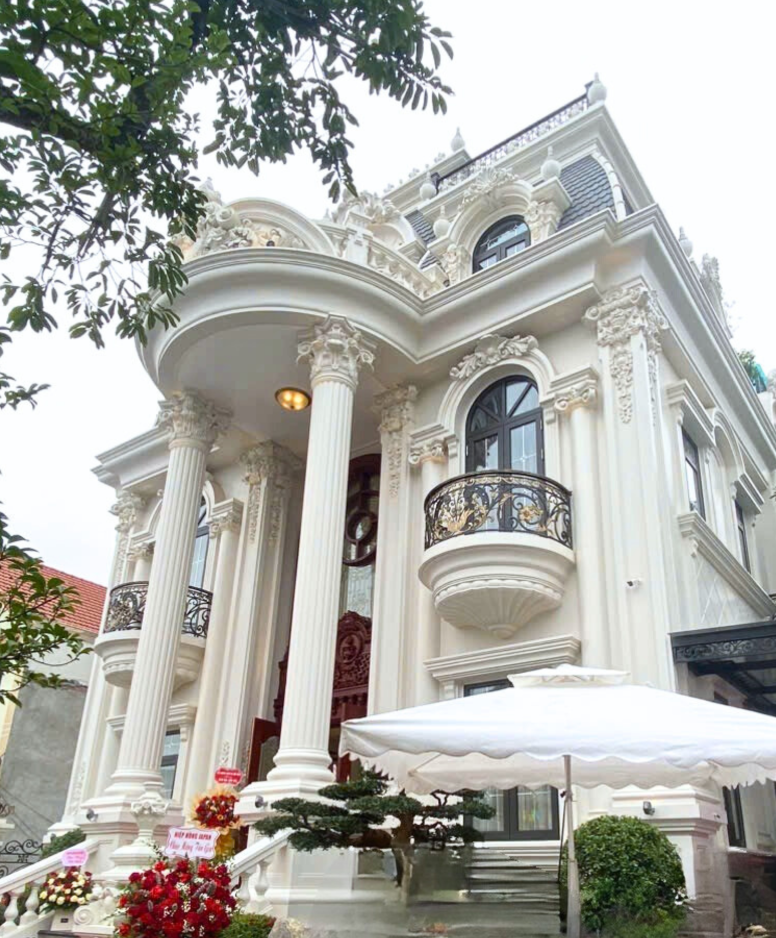

Biệt thự Phúc Thọ
Đặc điểm công trình:
| Hạng mục | Thông tin chi tiết |
| Tên công trình | Biệt thự Phúc Thọ |
| Loại công trình | Biệt thự tân cổ điển |
| Chủ đầu tư | Mr. Hưng |
| Địa chỉ | Phúc Thọ - Hà Nội |
| Diện tích mặt sàn | 200 m²/ 1 mặt sàn, gồm 3 tầng |
| Số phòng lắp đặt | 6 phòng |
| Tổng chi phí đầu tư | 450 triệu đồng |
|
Thiết bị lắp đặt |
- Hệ thống điều hòa trung tâm VRV Daikin dàn lạnh âm trần nối ống gió áp suất tĩnh cao FXMQ và hệ thống điều hòa treo tường cục bộ |
| - Kết hợp hệ thống cấp khí tươi thu hồi nhiệt, lọc bụi mịn PM2.5 VAM Daikin | |
| - Hệ thống Heat Pump cung cấp nước nóng cho toàn bộ biệt thự: 5 phòng tắm, 1 phòng xông hơi, bồn tắm | |
|
Đặc điểm nổi bật |
- Hệ thống điều hòa phân tổ giúp tối ưu điện năng, đảm bảo hoạt động độc lập từng khu vực; |
| - Không khí tươi mới được xử lý cân bằng nhiệt, lọc sạch bụi mịn, kiểm soát CO₂. | |
| - Sử dụng hệ thống điều hòa âm trần nối ống gió kết hợp cửa gió mang tính thẩm mỹ cao | |
| - Heatpump thay thế bình nước nóng truyền thống, tiết kiệm điện và nâng cao tiện nghi |
I - Phương án thiết kế công trình:
| Hạng mục | Nội dung chi tiết |
| Hệ thống điều hòa chính | Công trình sử dụng điều hòa trung tâm VRV Daikin, kết hợp dàn lạnh âm trần nối ống gió FXMQ nhằm đảm bảo tính thẩm mỹ, hiệu quả làm mát và linh hoạt trong thiết kế nội thất. |
| Phân vùng hệ thống | Hệ thống điều hòa được chia thành 2 giải pháp chính: 1. Tầng 1 & 2: Gồm phòng khách, bếp, phòng ngủ master, phòng ngủ con trai và con gái – sử dụng điều hòa trung tâm VRV với dàn lạnh âm trần nối ống gió, đảm bảo thẩm mỹ và hiệu suất cao. 2. Tầng 3: Gồm phòng thờ và phòng ngủ khách – lắp điều hòa treo tường cục bộ nhằm tối ưu chi phí vận hành cho khu vực ít sử dụng. |
| Mục tiêu thiết kế | Phân chia hệ thống theo khu vực giúp: - Tối ưu công năng sử dụng - Tiết kiệm điện năng - Tiết kiệm chi phí |
| Giải pháp thông gió, khí tươi | Công trình được tích hợp hệ thống cấp gió tươi thu hồi nhiệt với các chức năng nổi bật: - Cân bằng nhiệt độ luồng khí đưa vào phòng - Lọc Cacbon và bụi mịn PM2.5 - Đo nồng độ CO₂ trong không khí Hệ thống này giúp đảm bảo nguồn không khí sạch, đạt chuẩn, đồng thời giảm tải cho hệ thống điều hòa và tiết kiệm điện năng đáng kể cho gia chủ. |
| Giải pháp heatpump | Lắp đặt hệ thống Heatpump cấp nước nóng cho toàn bộ biệt thự, phục vụ 5 phòng tắm, phòng xông hơi và bồn tắm – vừa tiện nghi, vừa tiết kiệm điện so với các phương pháp gia nhiệt truyền thống. |
II - Giải pháp kỹ thuật từ AirTech:
| Hạng mục | Nội dung chi tiết |
| Yêu cầu kỹ thuật từ chủ đầu tư | – Hệ thống điều hòa phải đảm bảo vận hành ổn định, làm lạnh sâu, phân vùng độc lập từng khu vực. – Thiết bị phải giấu kín, đảm bảo tính thẩm mỹ trong không gian nội thất cao cấp. – Cung cấp khí tươi sạch cho toàn bộ không gian khép kín, kiểm soát độ ẩm, lọc bụi mịn PM2.5 và hạn chế khí tù. – Tiết kiệm điện năng tối đa, dễ bảo trì – bảo dưỡng sau vận hành |

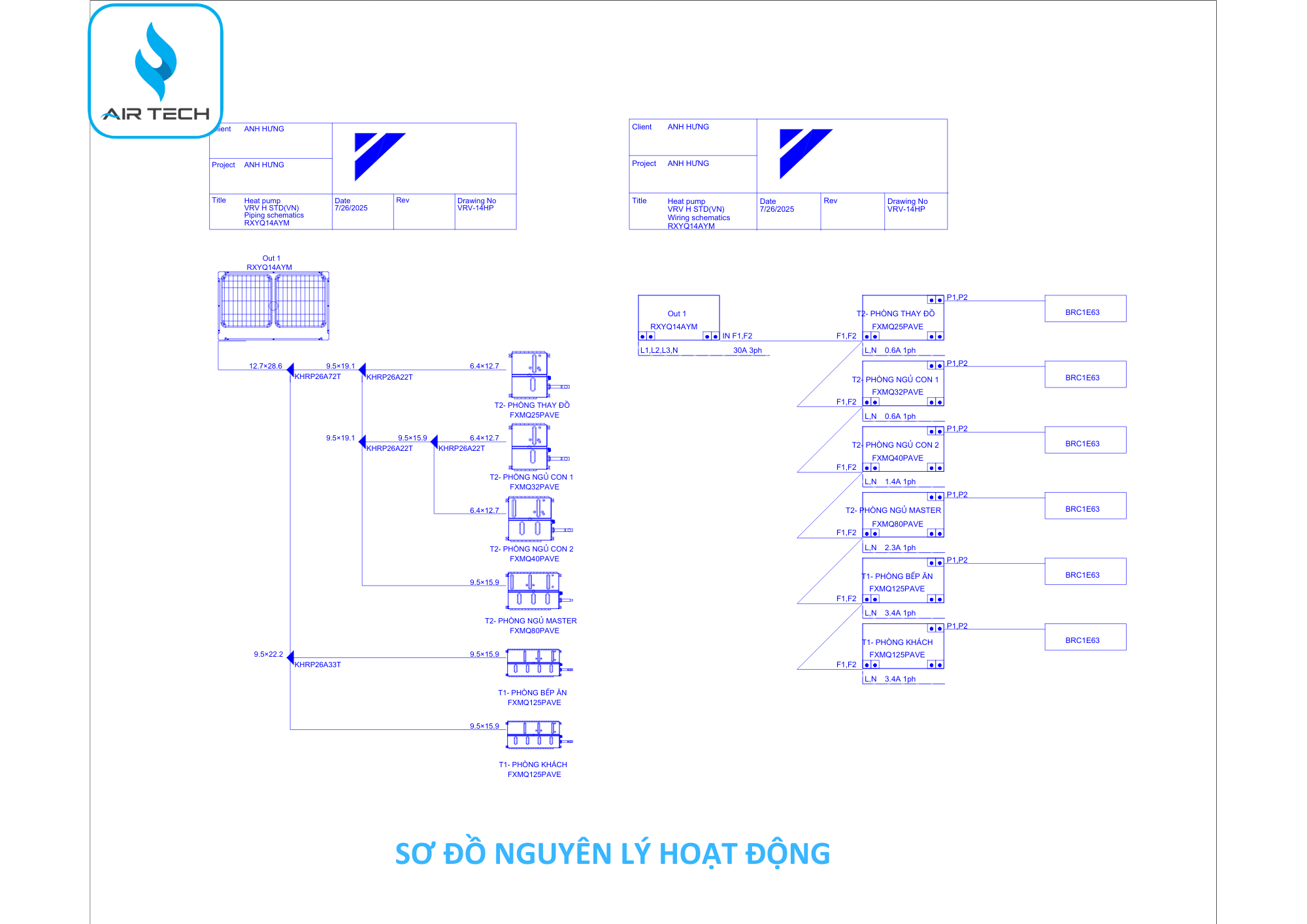

| Giải pháp từ AirTech | – Chọn hệ thống điều hòa VRV Daikin kết hợp hệ thống điều hòa treo tường cục bộ, đảm bảo vận hành linh hoạt từng khu vực theo thói quen sử dụng thực tế. – Sử dụng dàn lạnh âm trần nối ống gió FXMQ áp suất tĩnh cao, đi kèm giải pháp giấu kín thiết bị, chỉ để lộ cửa gió – đảm bảo thẩm mỹ tuyệt đối. – Sử dụng hệ thống Heatpump thay thế hệ bình nước nóng truyền thống đảm bảo nhu cầu nước nóng cho toàn bộ ngôi nhà, an toàn, tiết kiệm điện năng. – Tích hợp hệ thống cấp khí tươi thu hồi nhiệt, lọc bụi mịn PM2.5, Cacbon, đo CO₂ – phù hợp tiêu chuẩn sống cao cấp và sức khỏe người sử dụng. – Tính toán công suất chính xác theo từng phòng và diện tích sử dụng, giúp tối ưu điện năng và giảm chi phí đầu tư. – Thiết kế bản vẽ chi tiết: đường ống đồng, ống gió, điện điều khiển, đảm bảo đồng bộ giữa các giai đoạn thi công (phần thô – hoàn thiện). |

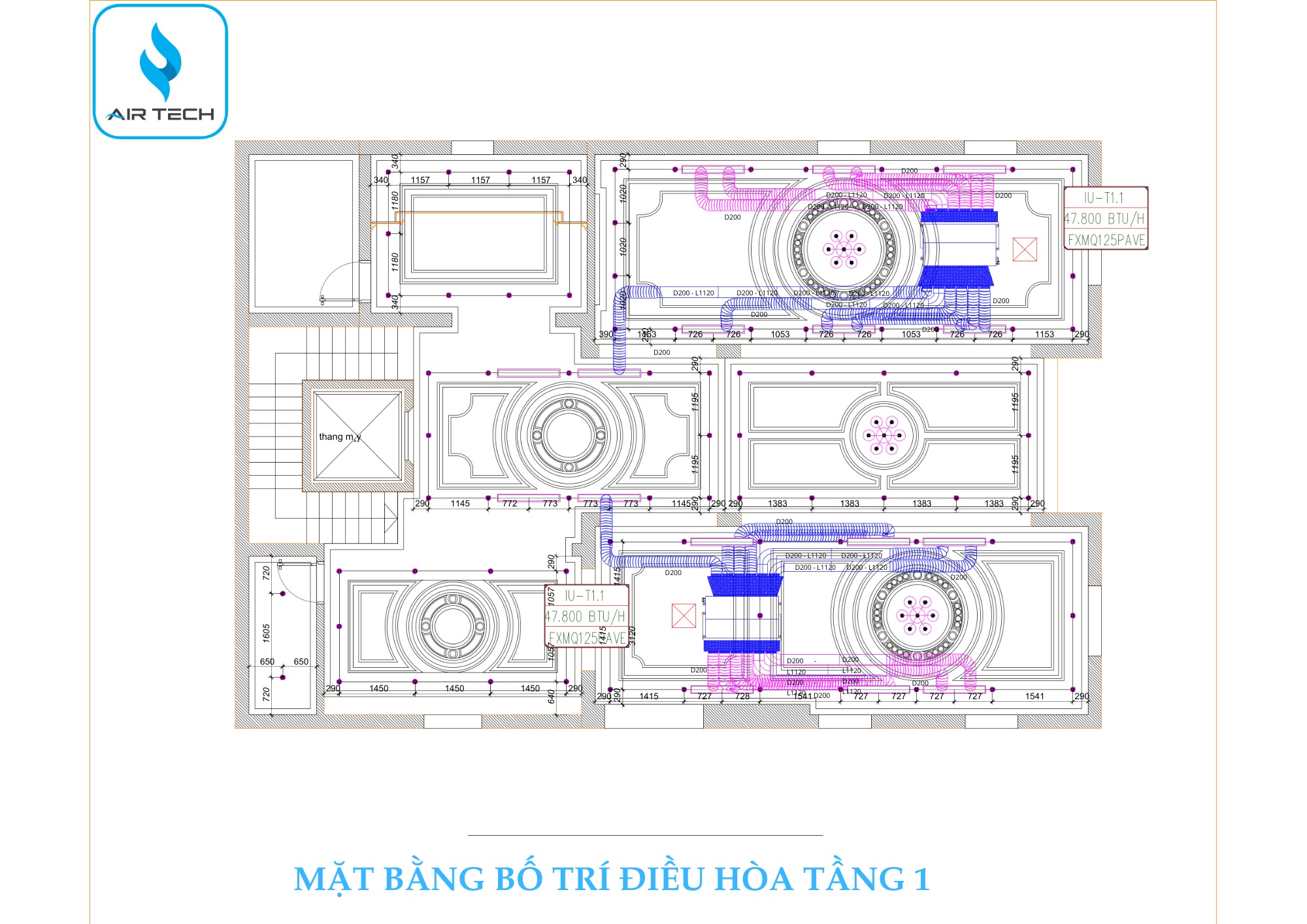

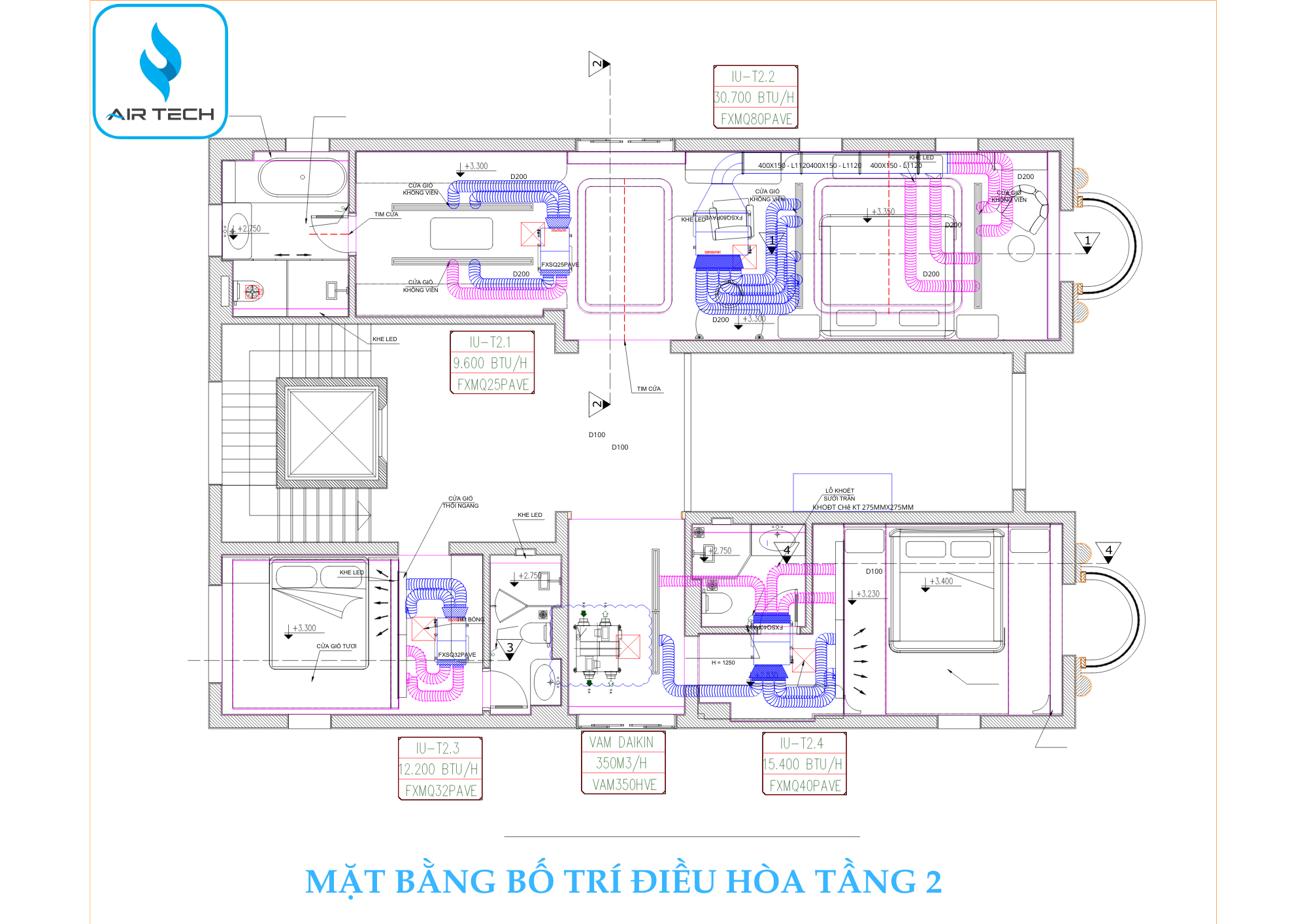

AirTech Việt Nam lên giải pháp điều hòa trung tâm, khí tươi và Heat Pump chi tiết cho chủ đầu tư như sau:
III - Cấu hình chi tiết hệ thống điều hòa VRV, khí tươi VAM và Heat Pump:
| Tổ | Thiết bị chính | Loại dàn lạnh | Công suất (Btu/h) | Vị trí sử dụng | Diện tích |
|
Tổ 1 |
Dàn nóng VRV H – RXYQ14AYM |
FXMQ25PAVE ) | 9.600 | Phòng thay đồ master (T2) | 12 m²/phòng |
| FXMQ32PAVE | 12.200 | Phòng ngủ con 1 (T2) | 17 m² | ||
| FXMQ40PAVE | 15.400 | Phòng ngủ con 2 (T2) | 23 m² | ||
| FXMQ80PAVE | 30.700 | Phòng ngủ Master (T2) | 40 m² | ||
| FXMQ125PAVE (x2) | 47.800 | Phòng Khách + Phòng bếp ăn (T1) | 55 m² | ||
|
Tổ 2 |
Điều hòa âm trần cục bộ rời |
XPU18XKH-8 | 18.000 | Phòng thờ | 32 m² |
| XPU12XKH-8 | 12.000 | Phòng ngủ khách | 18 m² | ||
| Hệ thống khí tươi thu hồi nhiệt | Tích hợp song song | VAM350HVE | 350M3/H | Lắp song song tại tất cả các phòng có điều hòa | Đảm bảo toàn bộ khu vực sinh hoạt & nghỉ ngơi được cấp khí sạch, cân bằng nhiệt, lọc PM2.5, Cacbon và kiểm soát CO₂ |
| Hệ thống nước nóng tổng Heatpump | GPKF80-NW | 300L | Cho 5 phòng vệ sinh+ phòng xông hơi+ bồn tắm | Đáp ứng nhu cầu luôn có nước nóng đầy đủ cho toàn bộ ngôi nhà |
IV - Hình ảnh thi công lắp đặt hệ thống điều hòa, khí tươi và Heat Pump tại biệt thự Phúc Thọ:

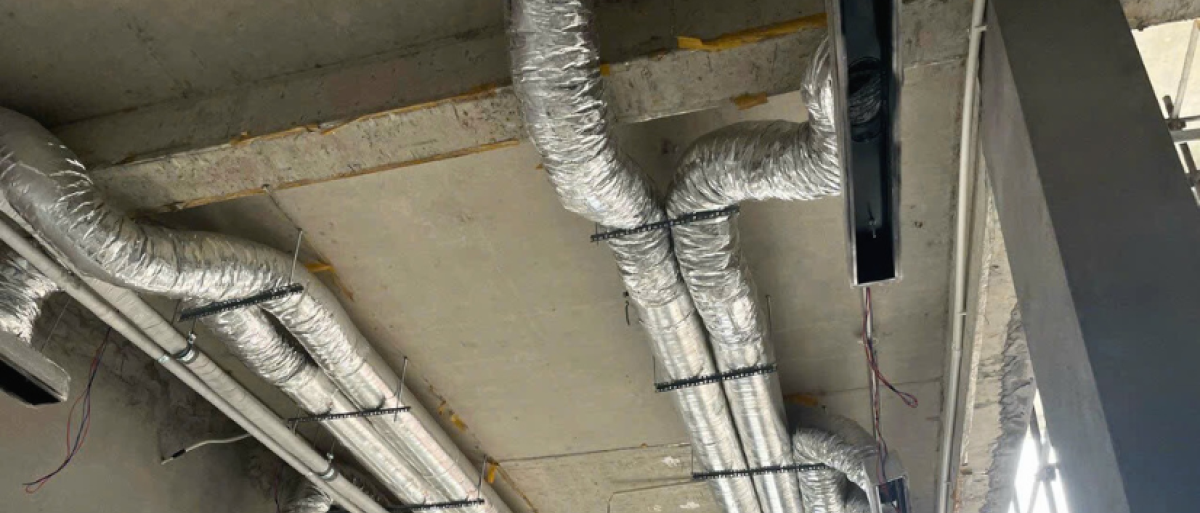

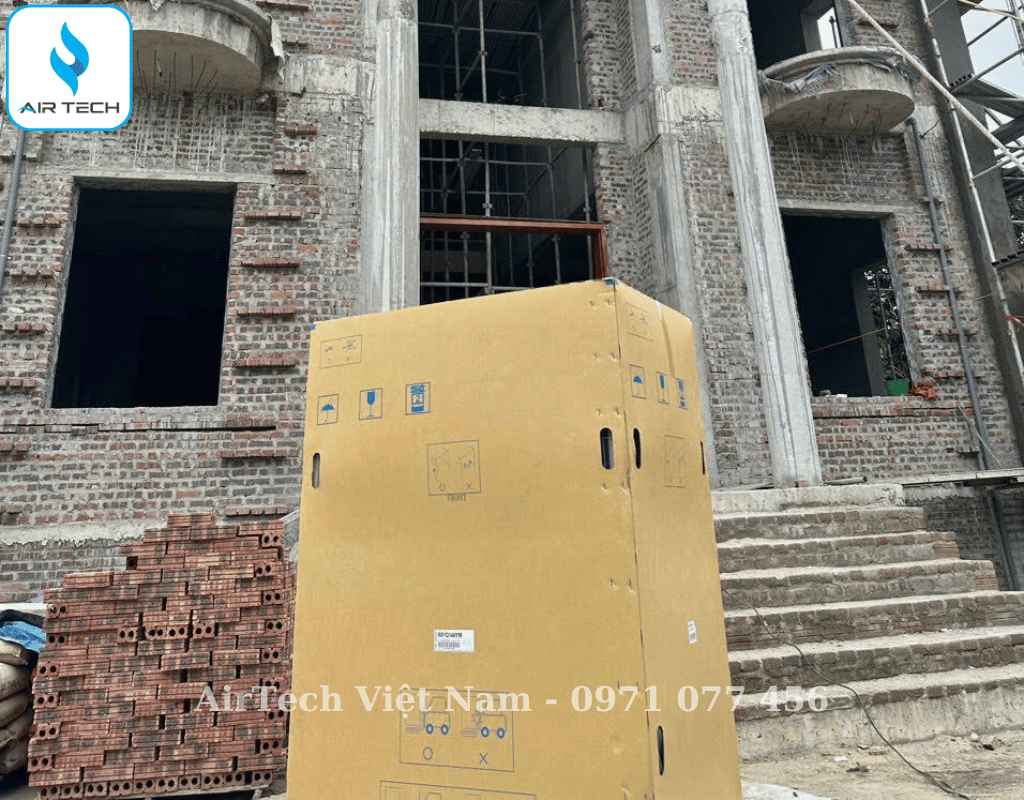

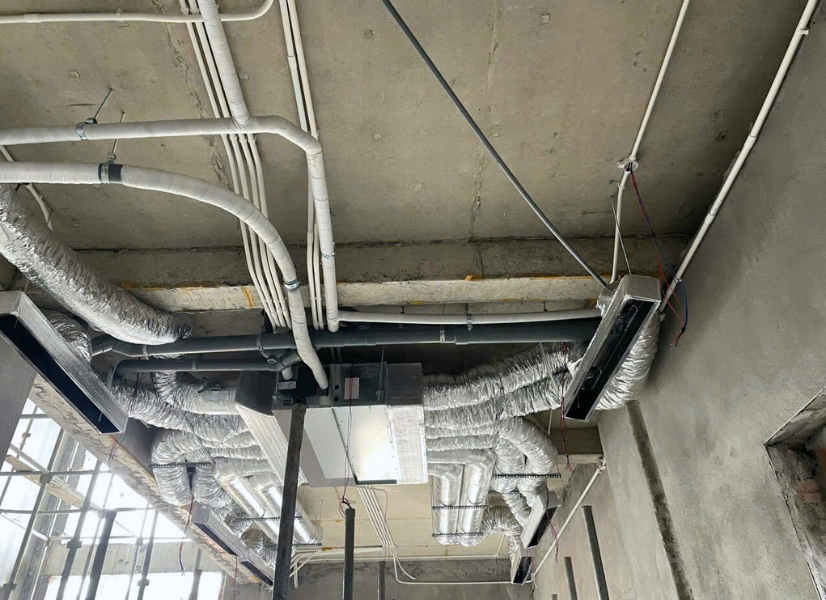

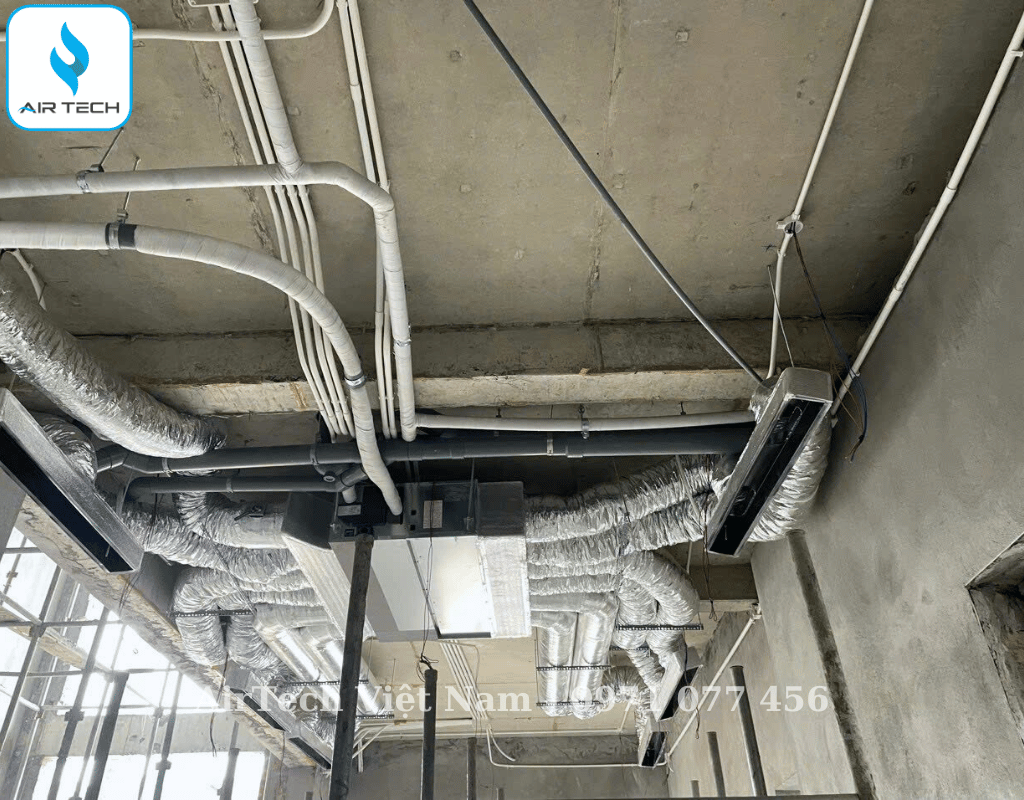

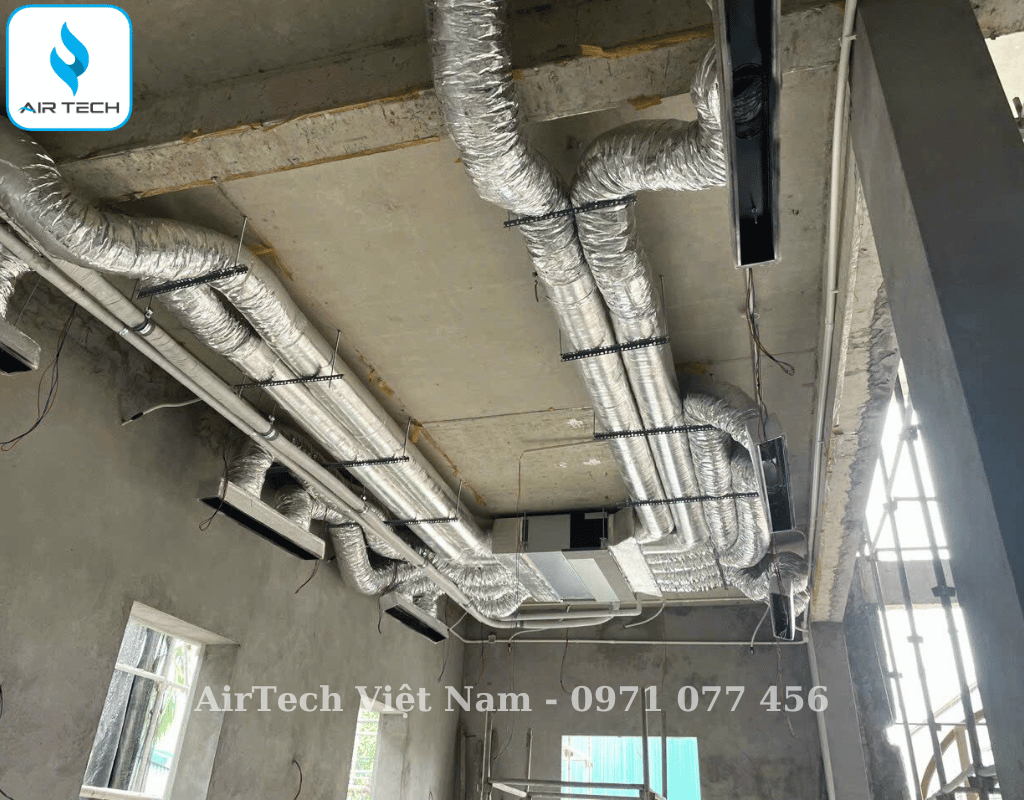

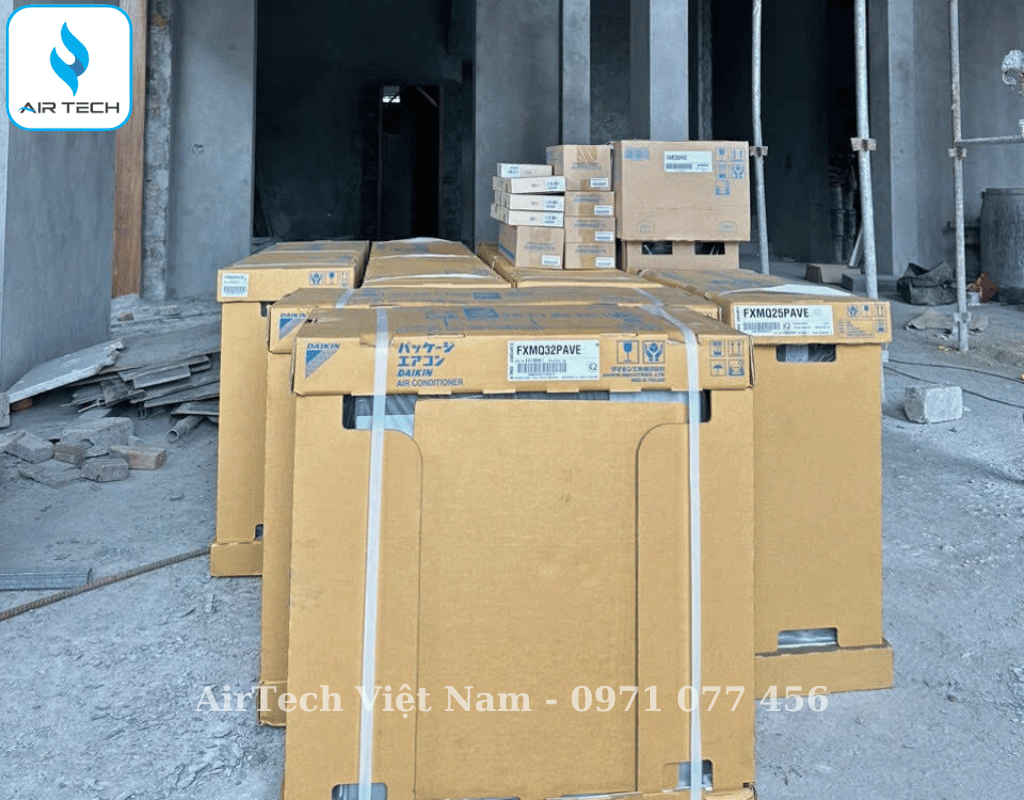

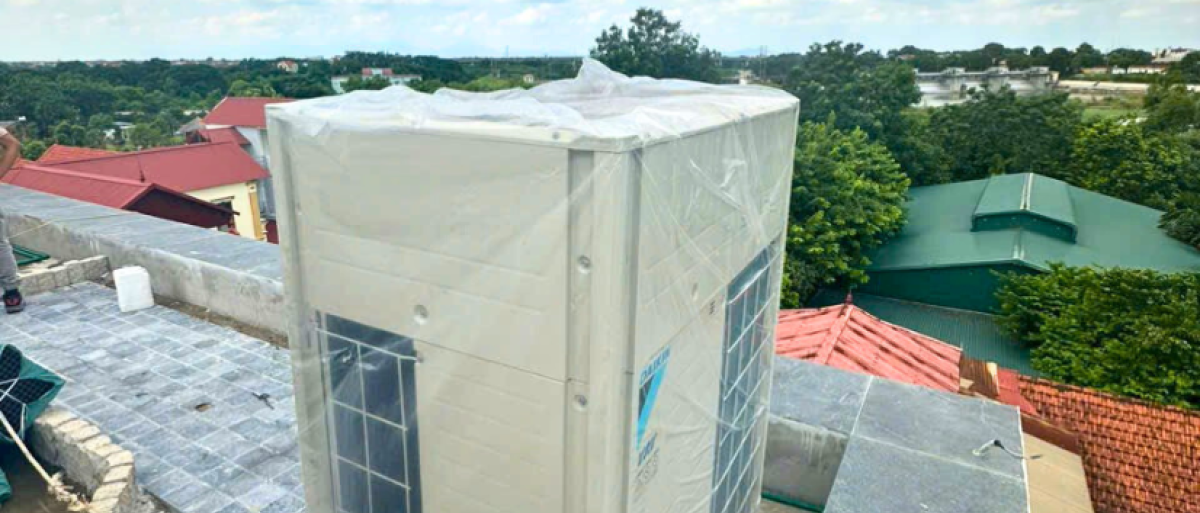

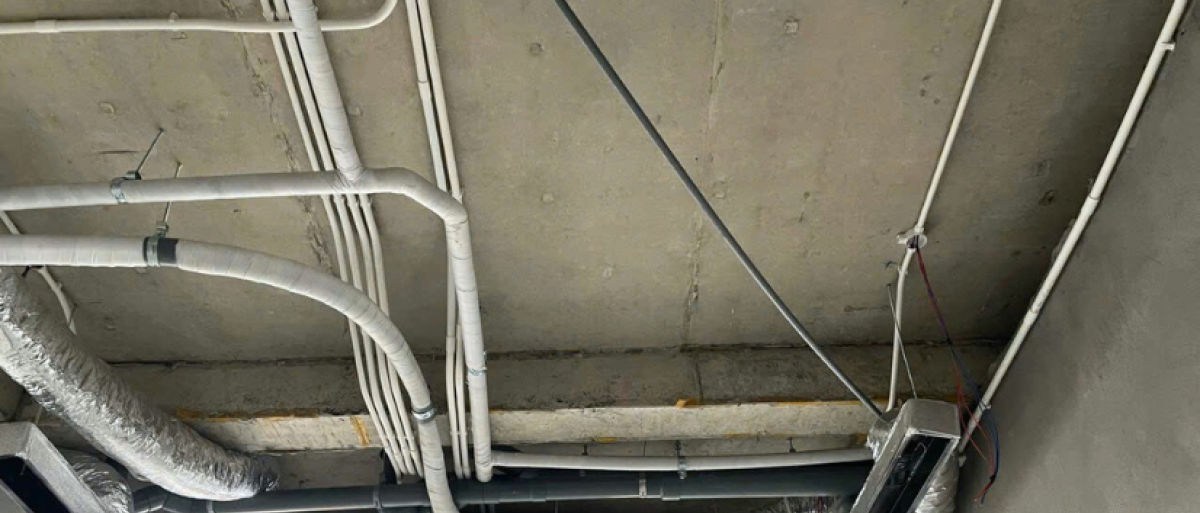

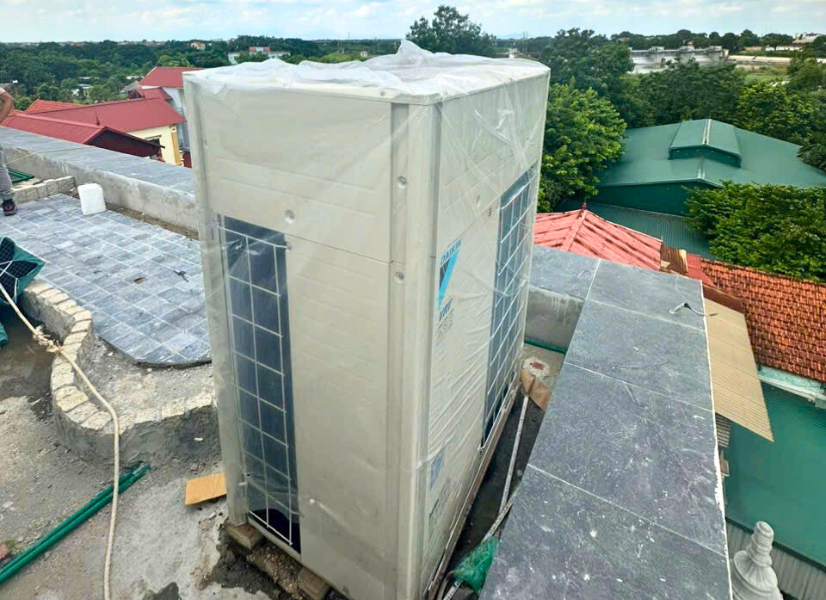

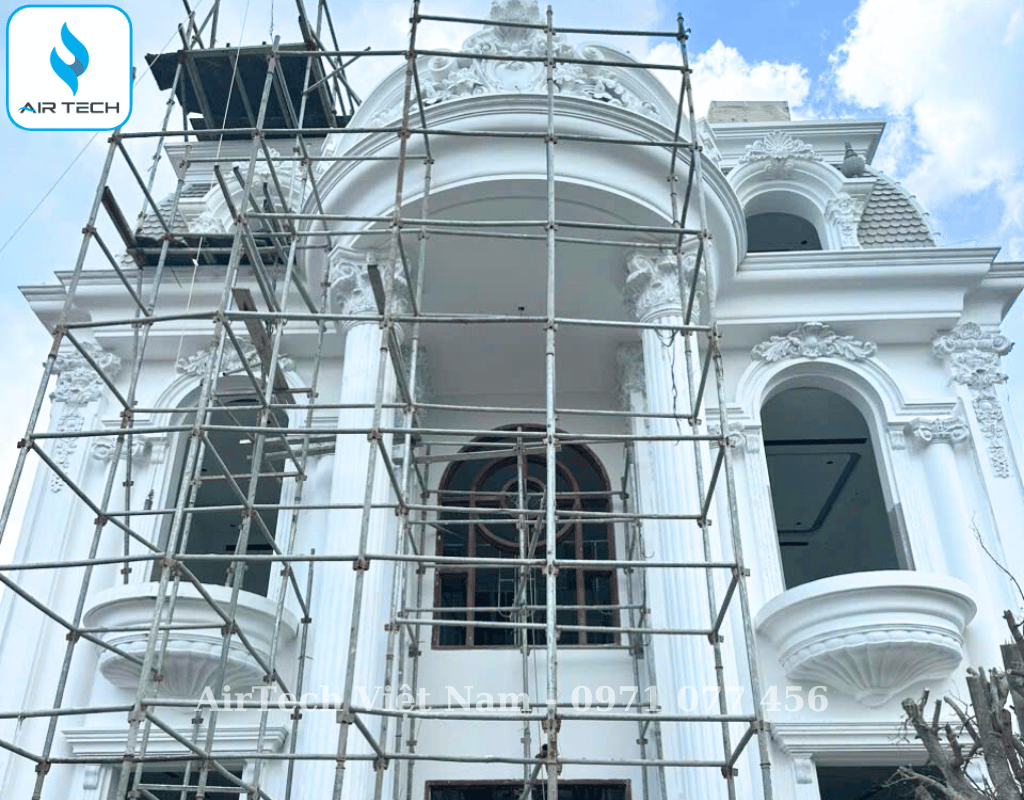

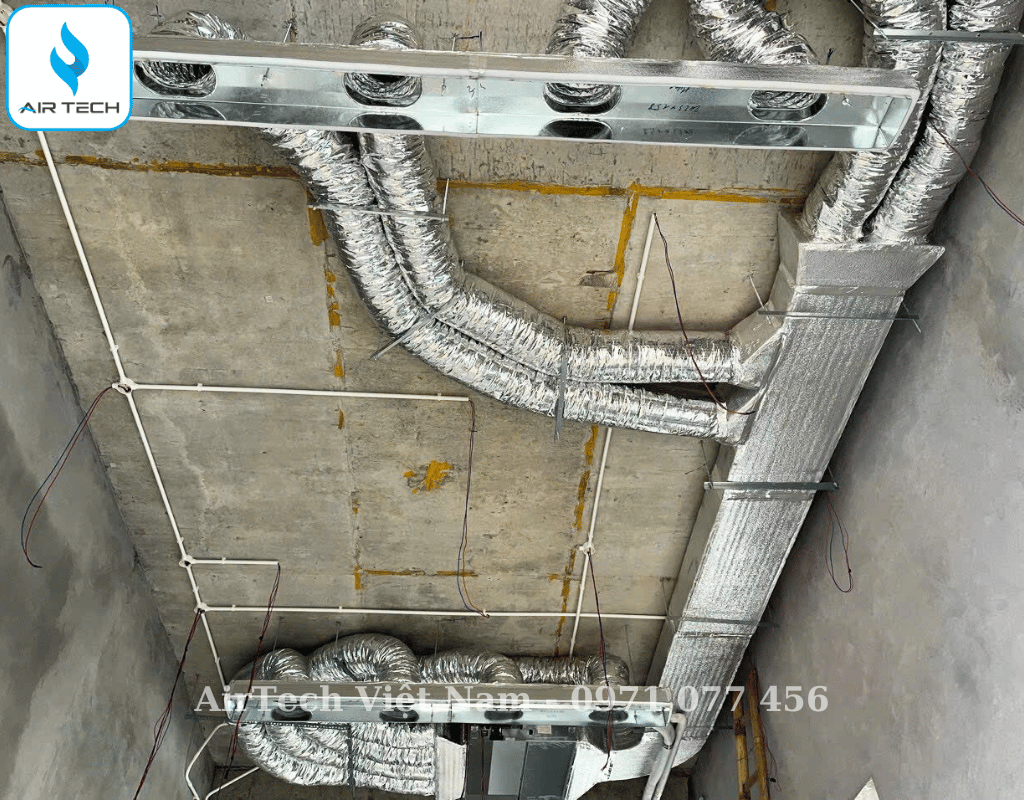

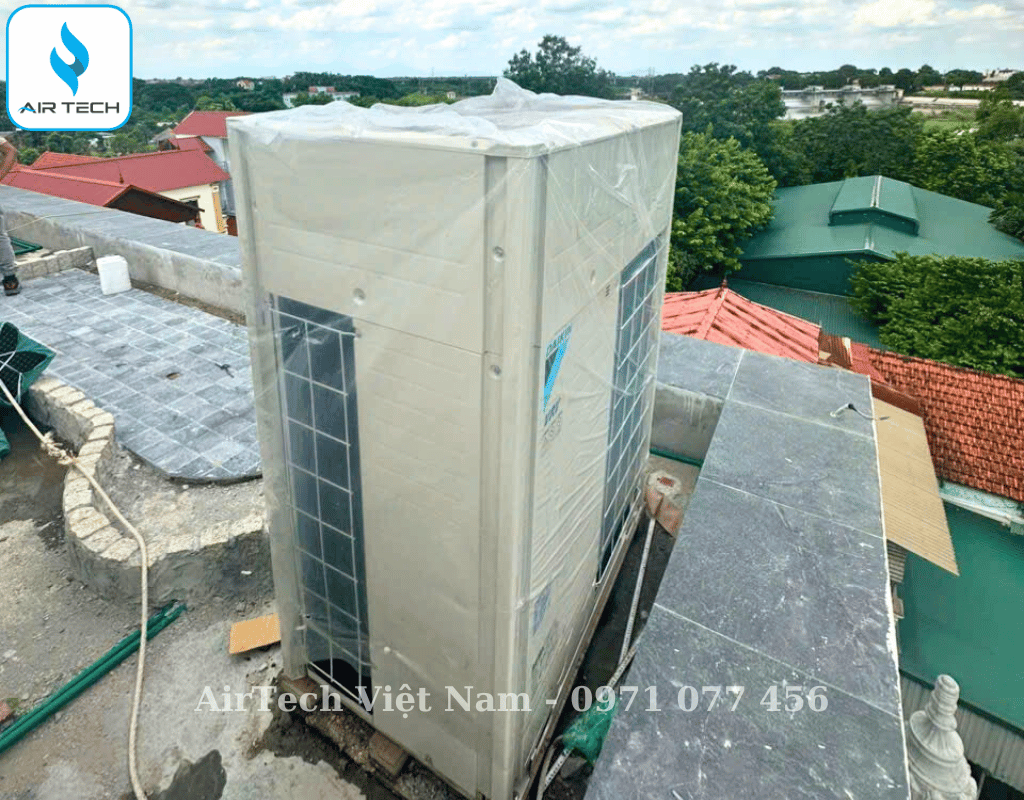

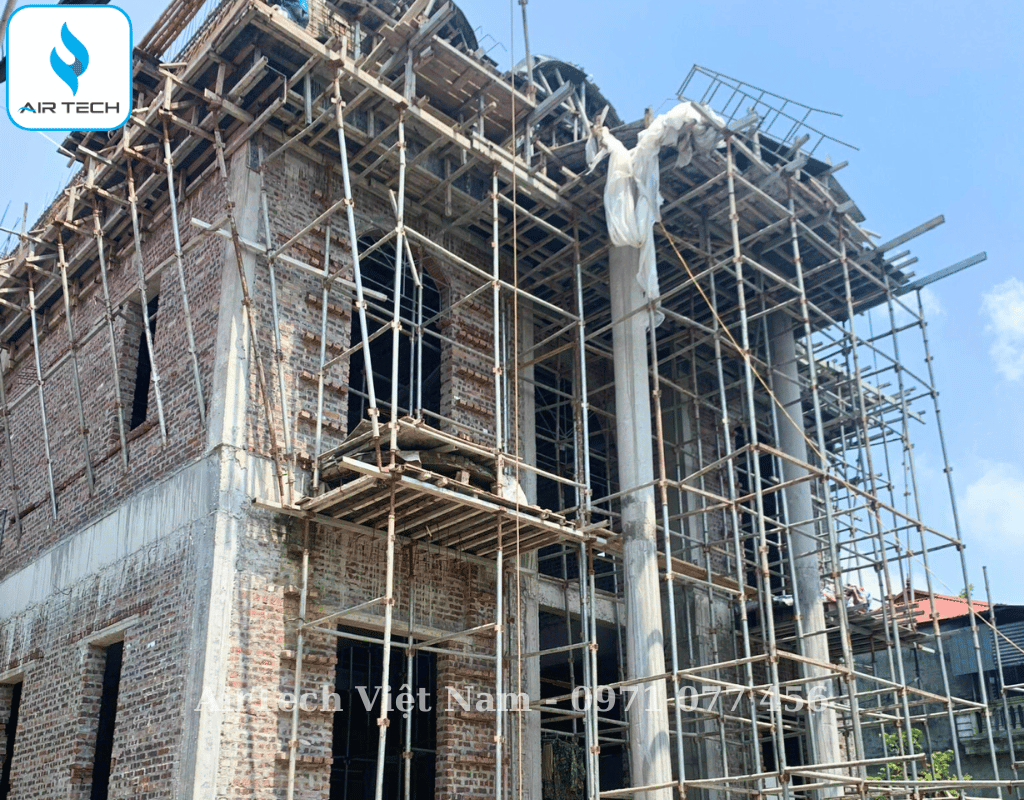

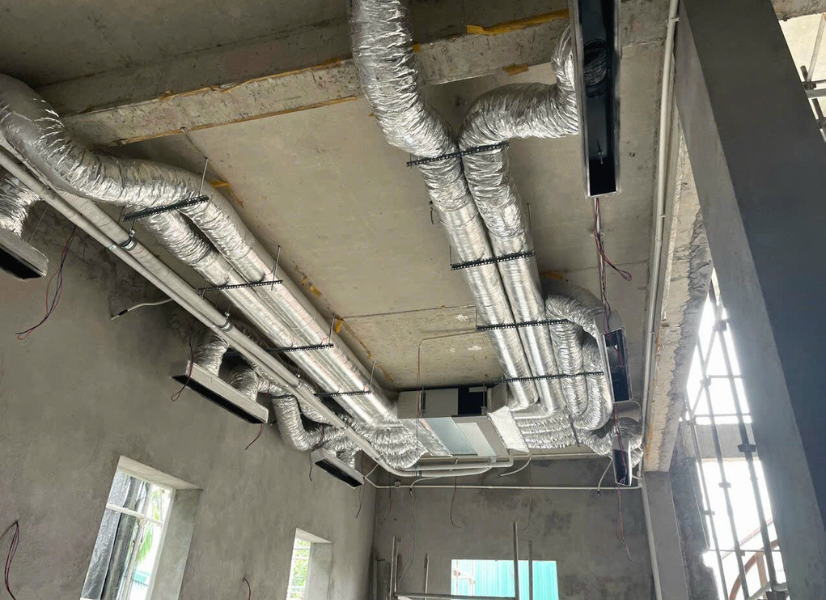

1. Ảnh giao máy + Lắp đặt phần thô

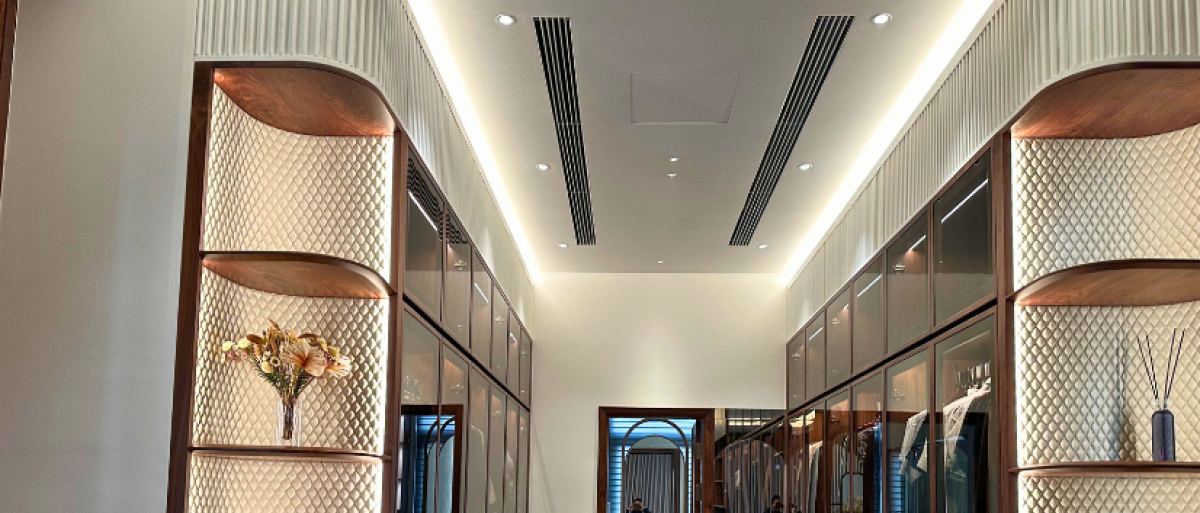

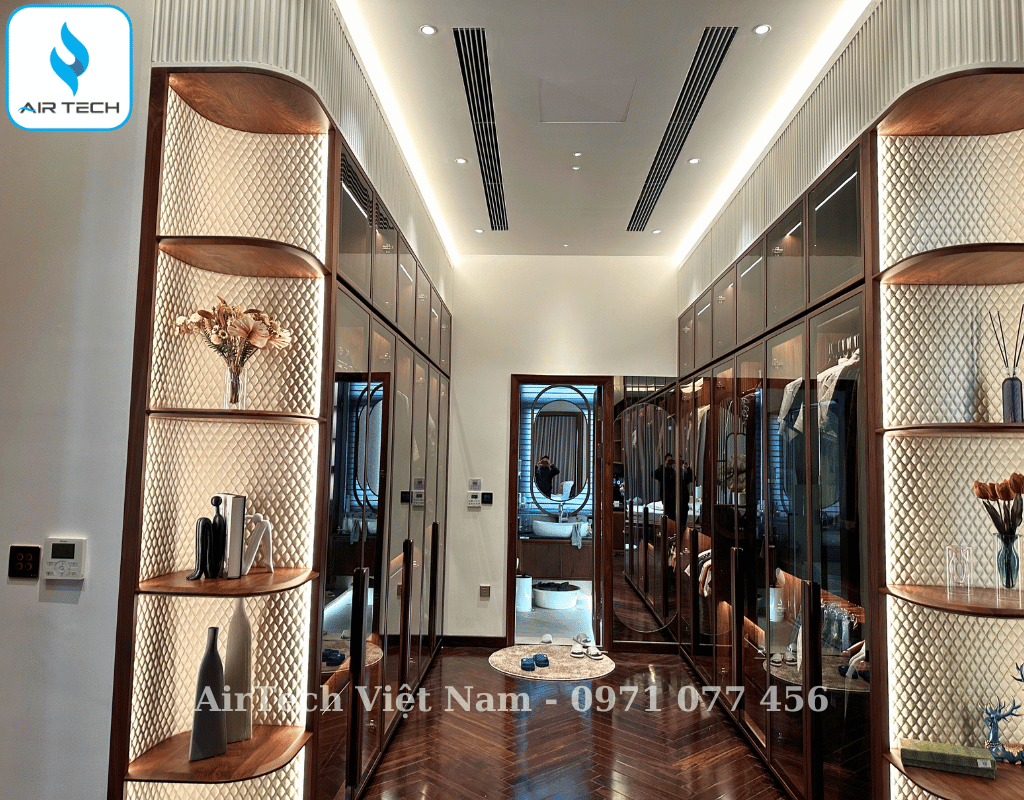

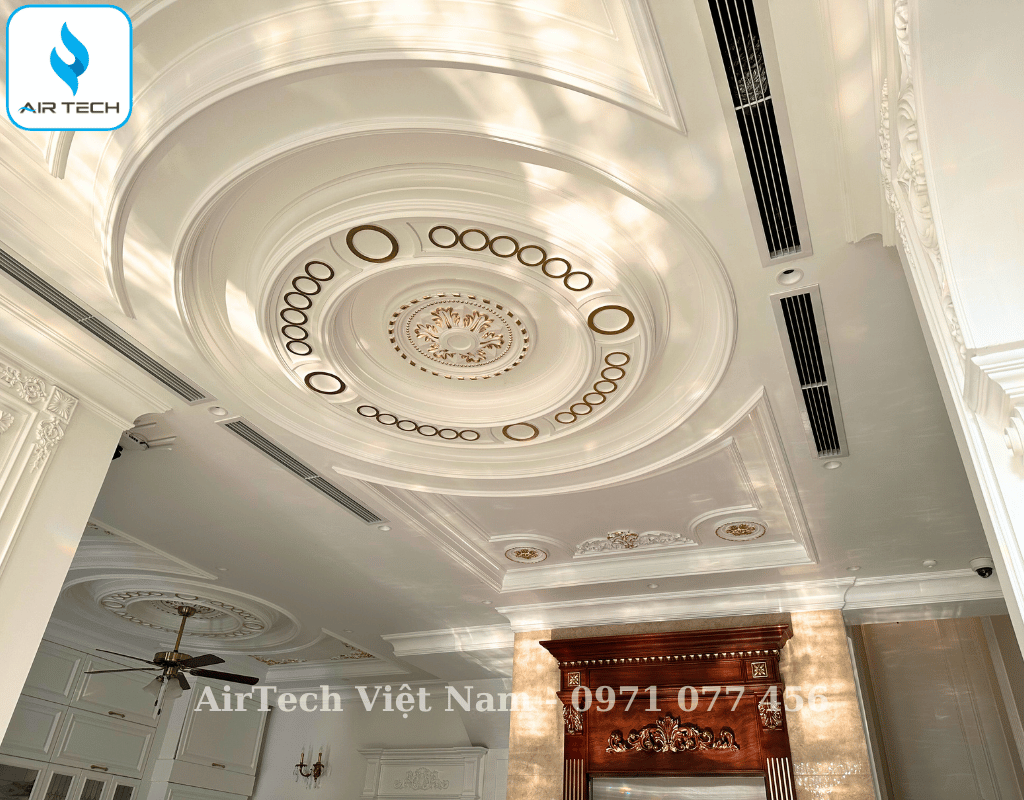

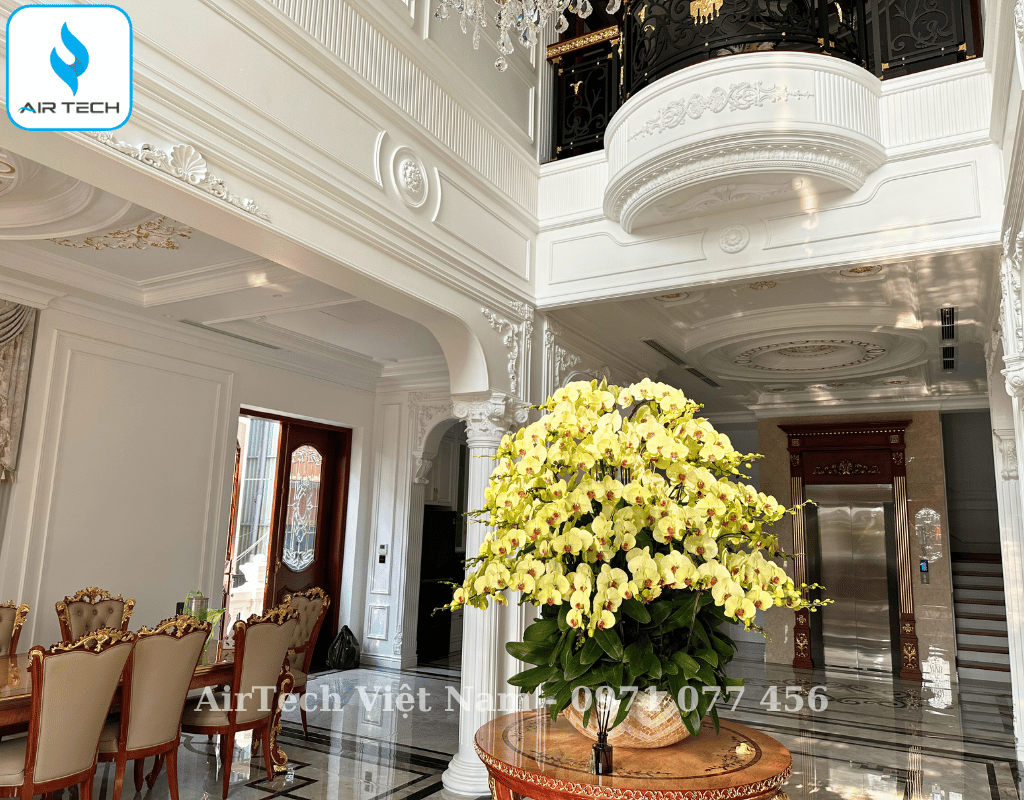

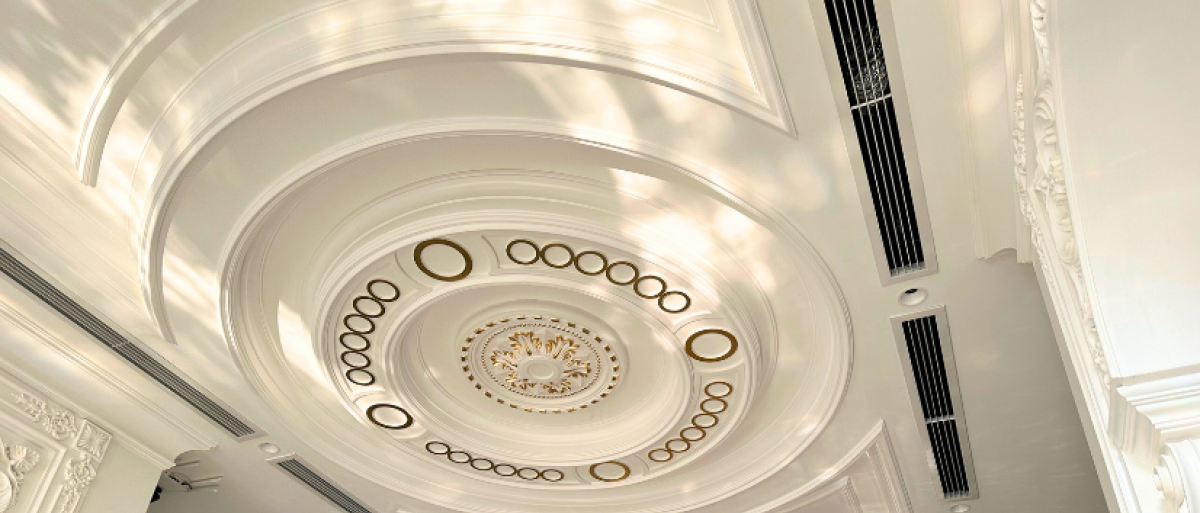

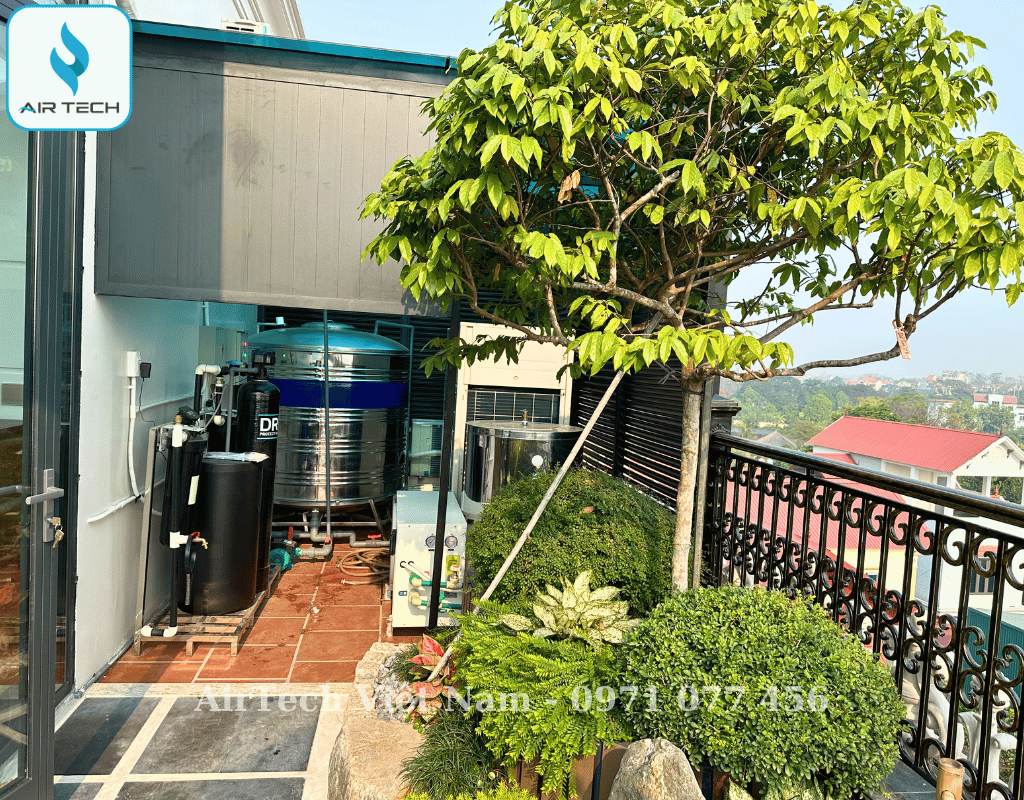

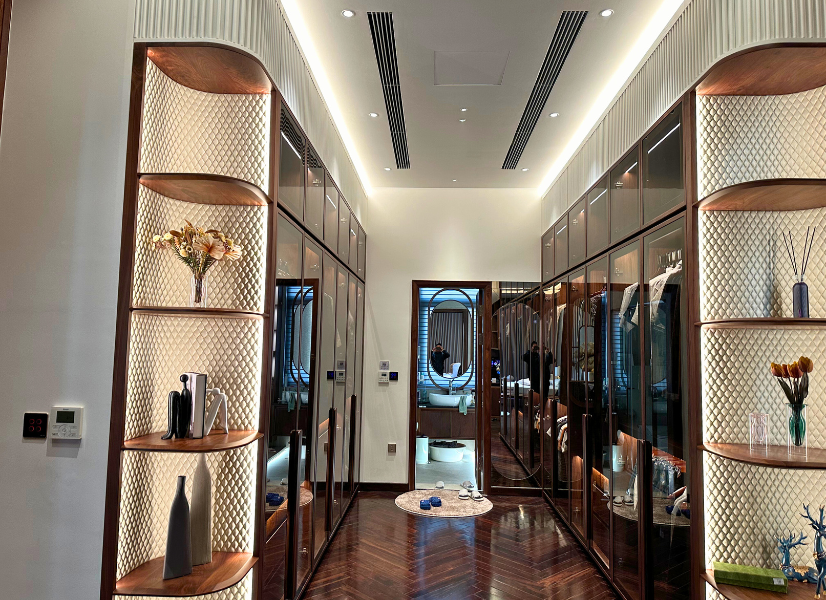

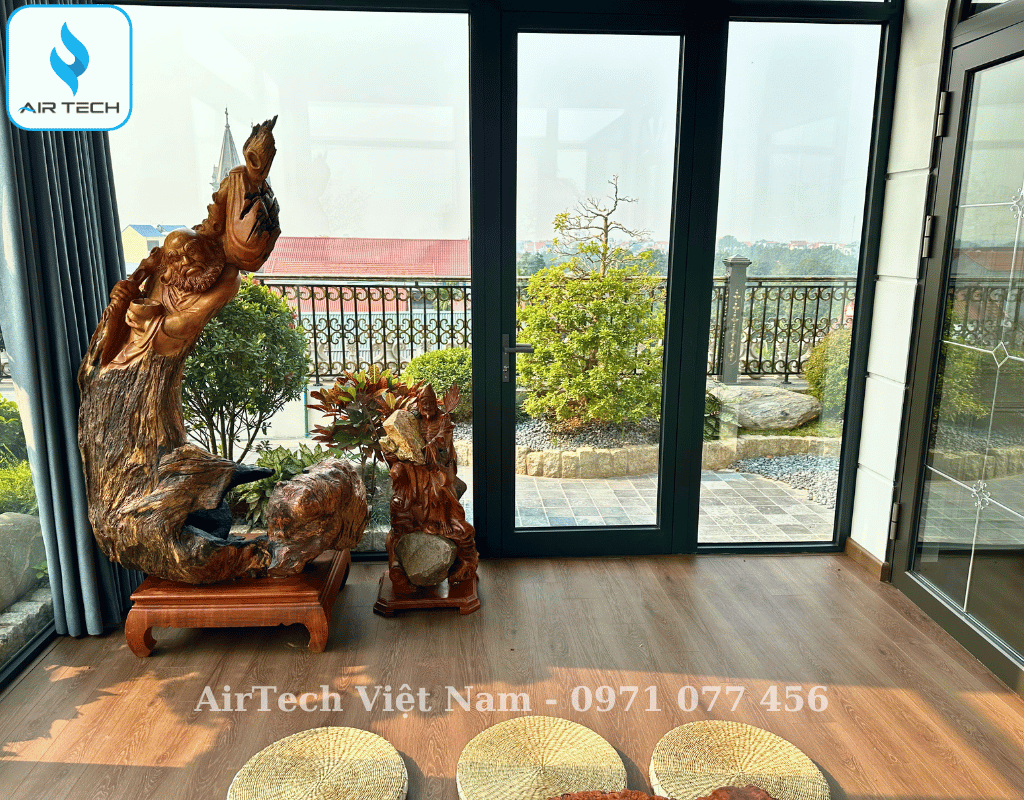

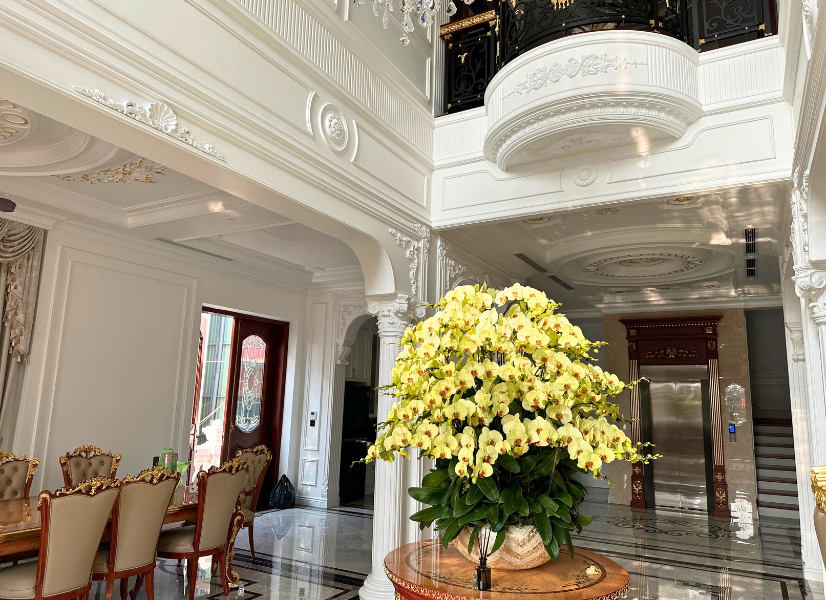

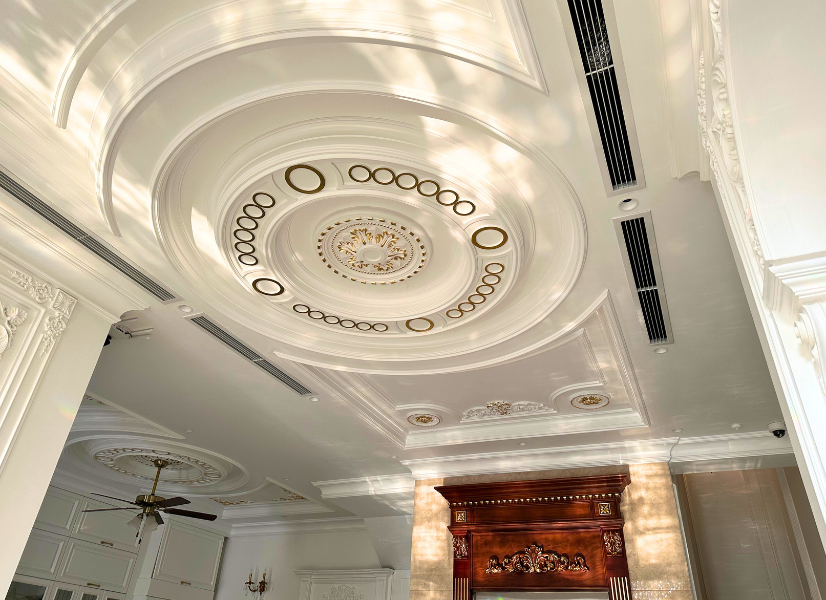

2. Ảnh hoàn thiện
