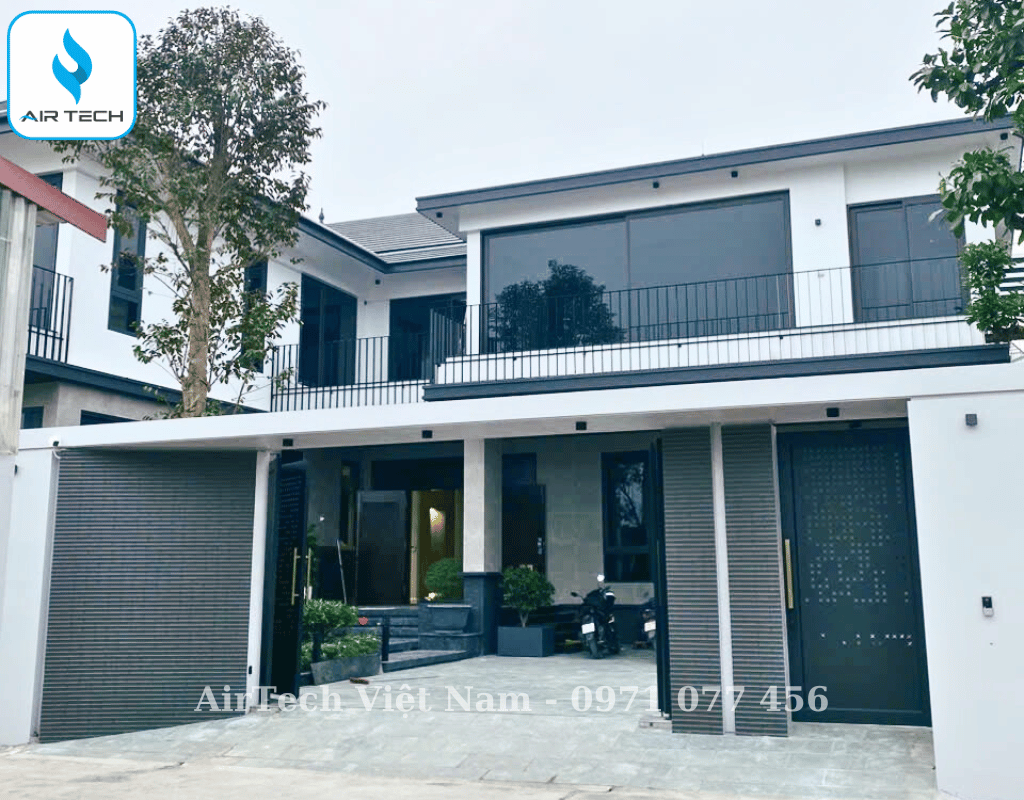

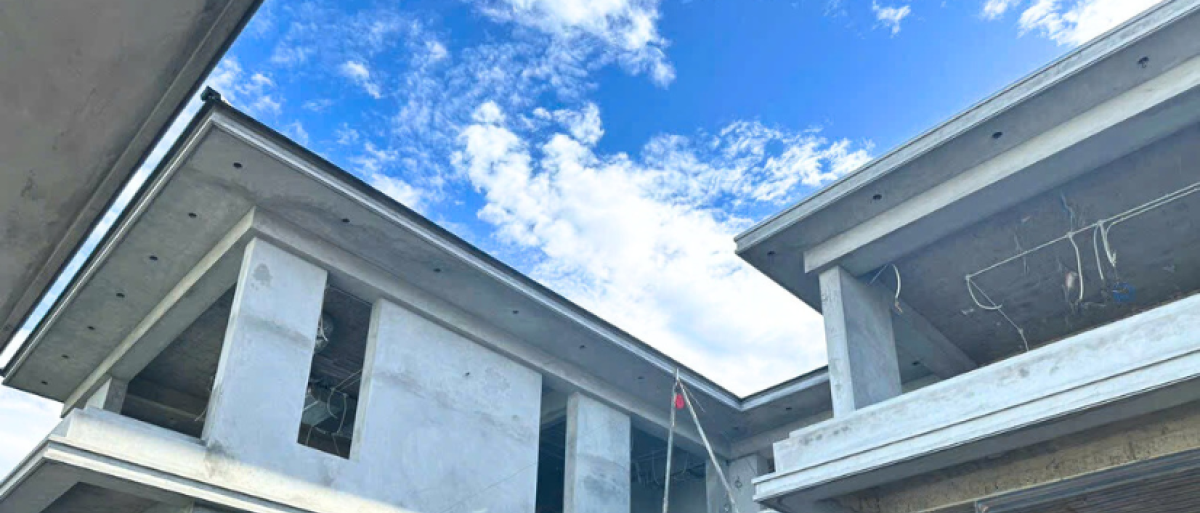

Villa Quốc Oai
Đặc điểm công trình:
| Hạng mục | Thông tin chi tiết |
| Tên công trình | Villa Quốc Oai |
| Loại công trình | Villa |
| Chủ đầu tư | Mr. Thành |
| Địa chỉ | Xóm 9, Thôn Văn Quang, xã Nghĩa Hương, Quốc Oai, Hà Nội |
| Diện tích mặt sàn | 250 m²/1 mặt sàn, Gồm 2 tầng |
| Số phòng lắp đặt | 10 phòng |
| Tổng chi phí đầu tư | 600tr |
|
Thiết bị lắp đặt |
- Hệ thống điều hòa trung tâm VRV Daikin, dàn lạnh âm trần nối ống gió áp suất tĩnh trung bình |
| - Kết hợp hệ thống cấp khí tươi thu hồi nhiệt, lọc bụi mịn PM2.5 VAM Daikin | |
|
Đặc điểm nổi bật |
Hệ thống điều hòa phân tổ, vận hành độc lập từng khu vực giúp tối ưu điện năng |
| Không khí tươi được xử lý cân bằng nhiệt, lọc sạch bụi mịn, bảo vệ sức khỏe | |
| Sử dụng hệ thống điều hòa âm trần nối ống gió kết hợp cửa gió mang tính thẩm mỹ cao, phù hợp với thiết kế nội thất cao cấp |
I - Phương án thiết kế công trình:
| Hạng mục | Nội dung chi tiết |
| Hệ thống điều hòa chính | Công trình sử dụng hệ thống điều hòa trung tâm VRV Daikin kết hợp dàn lạnh âm trần nối ống gió FXSQ. Giải pháp này không chỉ đảm bảo hiệu quả làm mát cao, vận hành êm ái mà còn đáp ứng yêu cầu thẩm mỹ và linh hoạt trong thiết kế nội thất. |
| Phân vùng hệ thống | Hệ thống điều hòa được chia thành 2 vùng độc lập: 1. Không gian tầng 1 (phòng khách + bếp, phòng sinh hoạt chung, sảnh đệm và phòng ngủ ông bà) sử dụng một hệ riêng. 2. Không gian tầng 2 (phòng ngủ bố mẹ, phòng con trai, con gái và phòng làm việc) sử dụng một hệ riêng. |
| Mục tiêu thiết kế | Việc phân vùng hệ thống theo từng khu vực nhằm: - Tối ưu công năng sử dụng theo nhu cầu thực tế - Tiết kiệm điện năng nhờ kiểm soát điều hòa từng khu vực - Đảm bảo vận hành liên tục: nếu một hệ gặp sự cố, hệ còn lại vẫn hoạt động bình thường, giúp gia chủ an tâm sử dụng trong khi chờ kỹ thuật AirTech xử lý trong ngày. |
| Giải pháp thông gió, khí tươi | Công trình được tích hợp hệ thống cấp khí tươi thu hồi nhiệt Daikin với các tính năng nổi bật: - Cân bằng nhiệt độ giữa không khí ngoài trời và trong nhà - Lọc sạch bụi mịn PM2.5 và khí Cacbon - Cảm biến đo nồng độ CO₂ trong không khí Hệ thống này không chỉ đảm bảo chất lượng không khí trong nhà đạt chuẩn mà còn giúp giảm tải cho điều hòa, tiết kiệm điện năng cho toàn bộ công trình. |
II - Giải pháp kỹ thuật từ AirTech:
| Hạng mục | Nội dung chi tiết |
| Yêu cầu kỹ thuật từ chủ đầu tư | – Hệ thống điều hòa phải vận hành ổn định, làm lạnh sâu và phân vùng độc lập theo từng khu vực sử dụng. – Thiết bị cần được giấu kín trong không gian nội thất cao cấp, đảm bảo tính thẩm mỹ tối đa. – Cung cấp khí tươi sạch cho toàn bộ không gian, kiểm soát độ ẩm và lọc bụi mịn PM2.5. – Hệ thống phải tiết kiệm điện năng, dễ dàng bảo trì và vận hành lâu dài. |
| Giải pháp từ AirTech | – Lựa chọn hệ thống điều hòa trung tâm VRV Daikin, chia làm 2 tổ độc lập, đáp ứng nhu cầu sử dụng riêng biệt cho từng tầng, đảm bảo tính linh hoạt và tiết kiệm năng lượng. – Sử dụng dàn lạnh âm trần nối ống gió FXSQ, thiết kế giấu kín hoàn toàn trong trần, chỉ để lộ cửa gió – đáp ứng yêu cầu cao về thẩm mỹ. – Tích hợp hệ thống cấp khí tươi thu hồi nhiệt với các tính năng: lọc bụi mịn PM2.5, khí Cacbon, đo nồng độ CO₂ – góp phần tạo môi trường sống khỏe mạnh, thông thoáng trong không gian kín. – Tính toán công suất chi tiết cho từng phòng, giúp tối ưu hiệu suất làm lạnh và tiết kiệm điện năng, đồng thời giảm chi phí đầu tư ban đầu. – Thiết kế bản vẽ kỹ thuật đồng bộ gồm: đường ống đồng, ống gió, dây điều khiển, đảm bảo phối hợp chặt chẽ với các giai đoạn thi công từ phần thô đến hoàn thiện. |

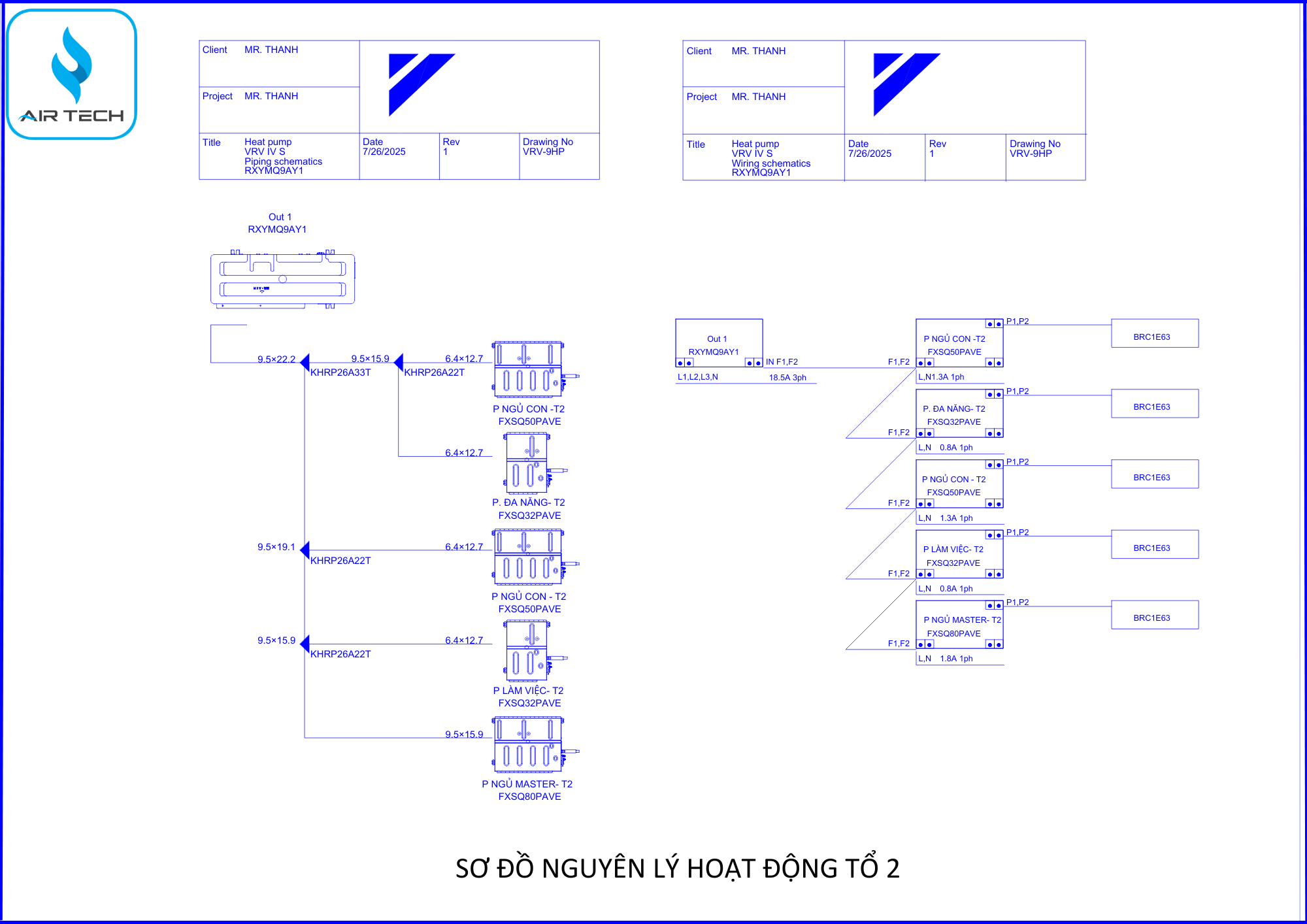

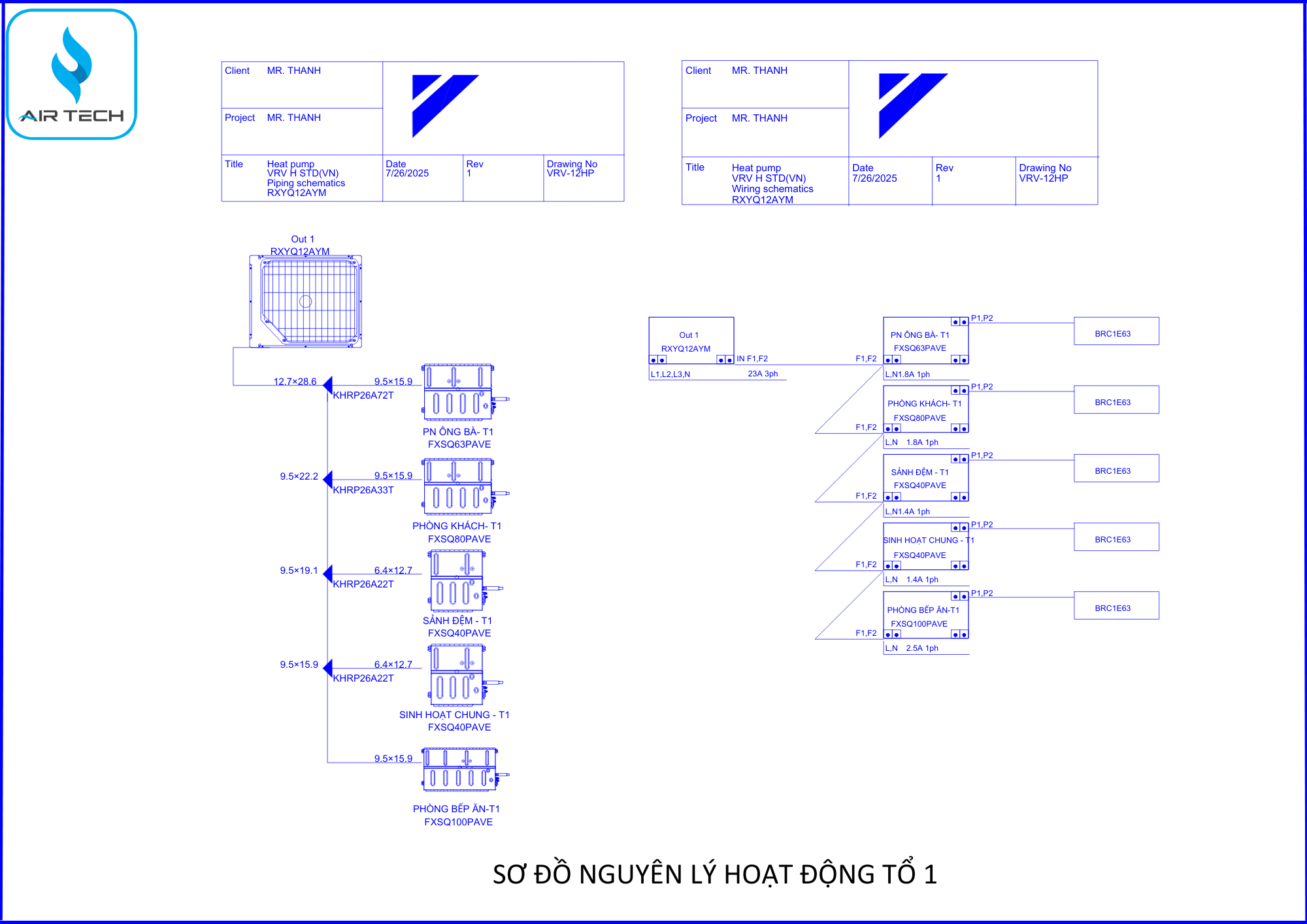

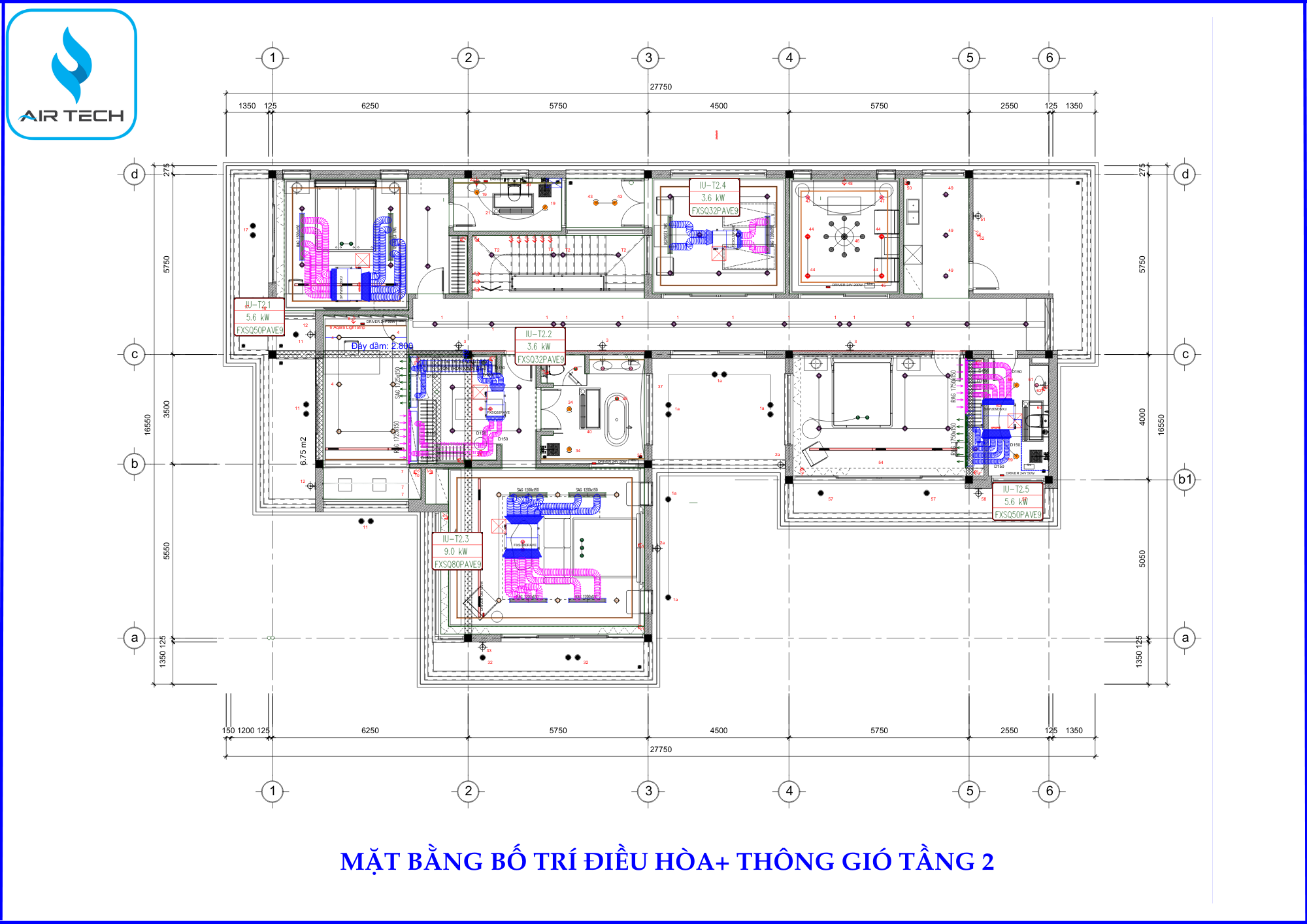

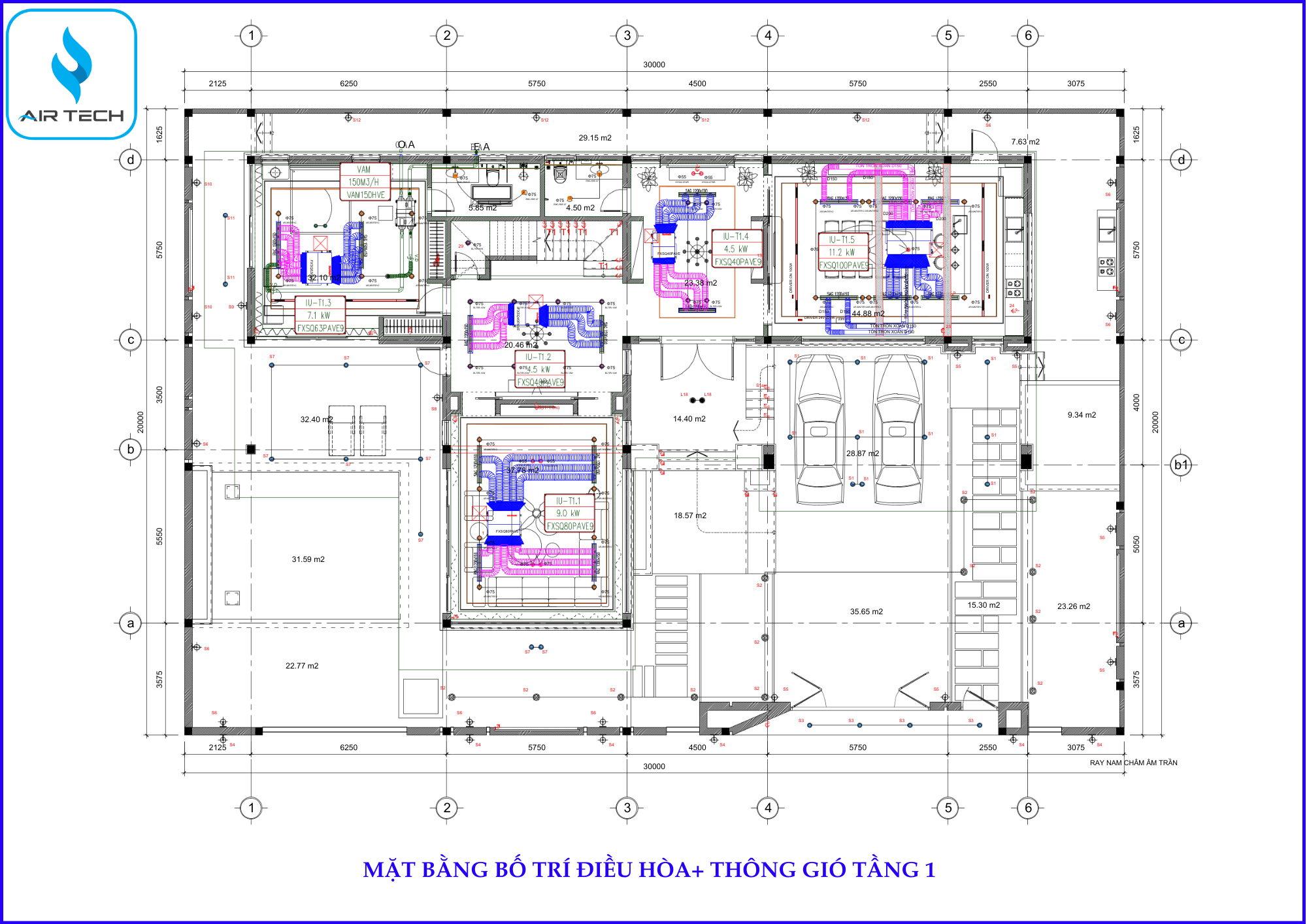

AirTech lên giải pháp điều hòa + khí tươi chi tiết cho chủ đầu tư như sau:
.png)
III - Cấu hình chi tiết hệ thống điều hòa + khí tươi:
| Tổ | Thiết bị chính | Loại dàn lạnh | Công suất (Btu/h) | Vị trí sử dụng | Diện tích |
|
Tổ 1 |
Dàn nóng VRV H – RXYQ12AYM |
FXSQ40PAVE (x2) | 15.400 | Phòng sinh hoạt chung + Không gian sảnh đệm | 20–23 m²/phòng |
| FXSQ63PAVE | 24.200 | Phòng ngủ ông bà | 33 m² | ||
| FXSQ80PAVE | 30.700 | Phòng khách | 35 m² | ||
| FXSQ100PAVE | 38.200 | Phòng bếp ăn | 35 m² | ||
|
Tổ 2 |
Dàn nóng VRV 4S – RXYMQ9AY1 |
FXSQ32PAVE | 12.200 | Phòng đa năng + Phòng làm việc | 17 m² |
| FXSQ50PAVE (x2) | 19.100 | Phòng ngủ con 1+ Phòng ngủ con 2 | 25 m² | ||
| FXSQ80PAVE | 30.700 | Phòng ngủ Master | 40–45 m² | ||
| Hệ thống khí tươi thu hồi nhiệt | Tích hợp song song với hệ thống điều hòa | Tất cả các phòng ngủ và phòng làm việc | Đảm bảo toàn bộ khu vực sinh hoạt & nghỉ ngơi được cấp khí sạch, cân bằng nhiệt, lọc PM2.5, Cacbon và kiểm soát CO₂ |
IV - Hình ảnh thi công lắp đặt hệ thống điều hòa, khí tươi tại villa Quốc Oai:

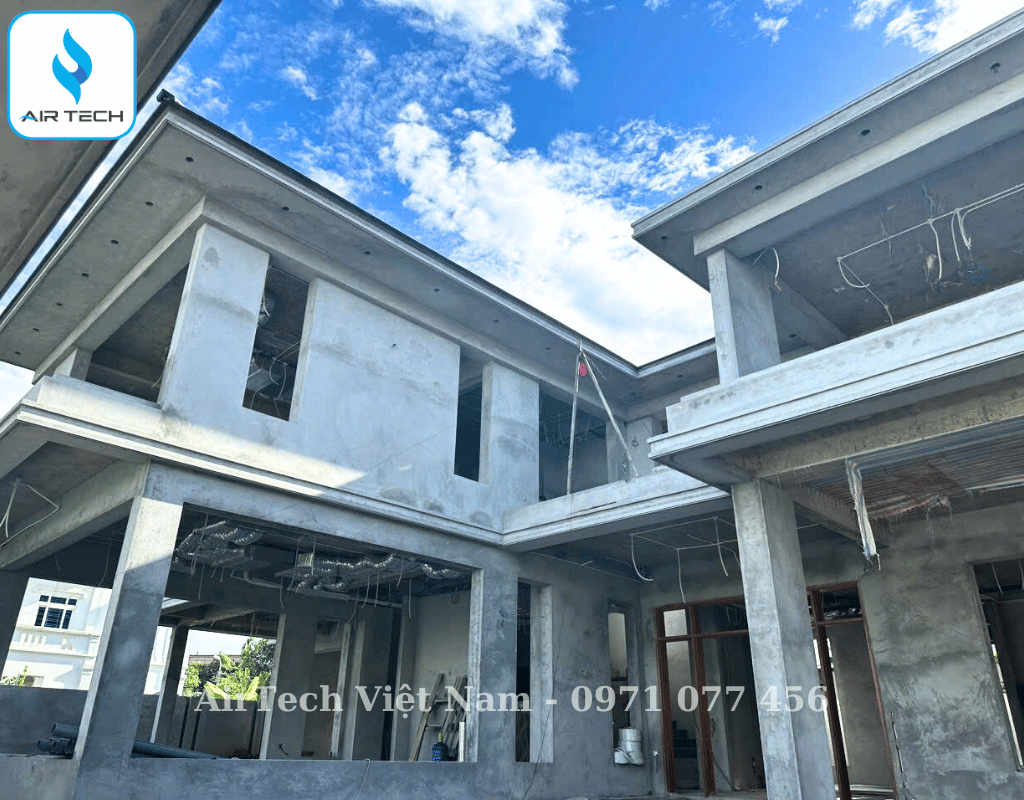

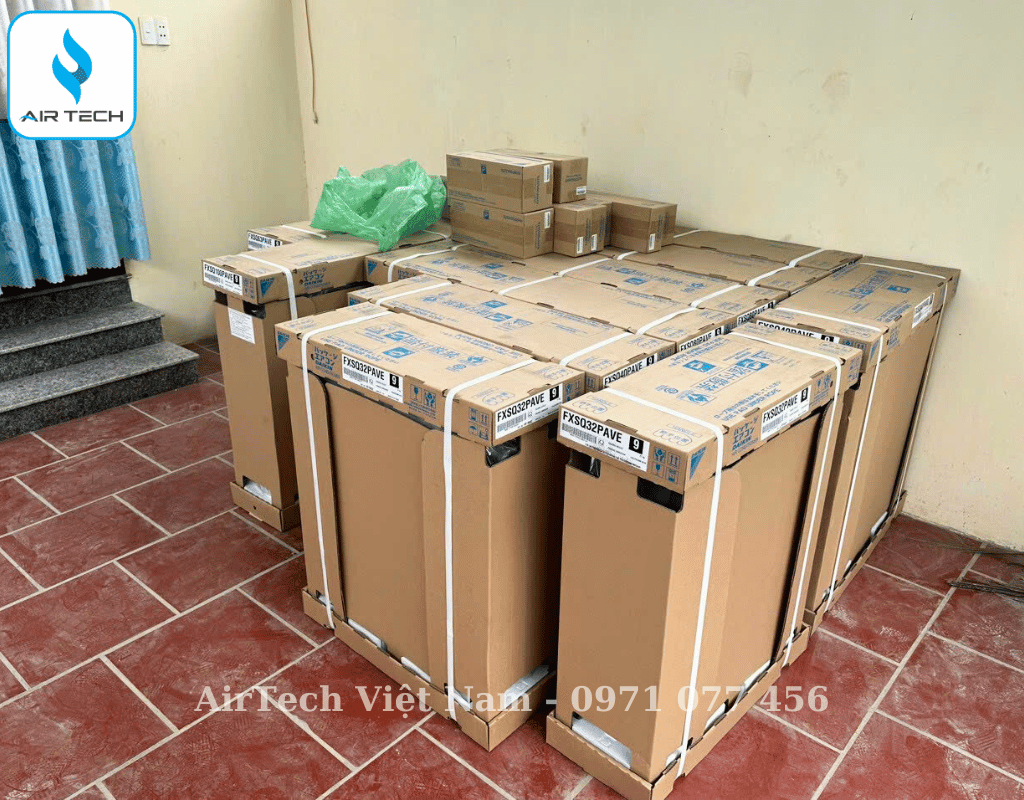

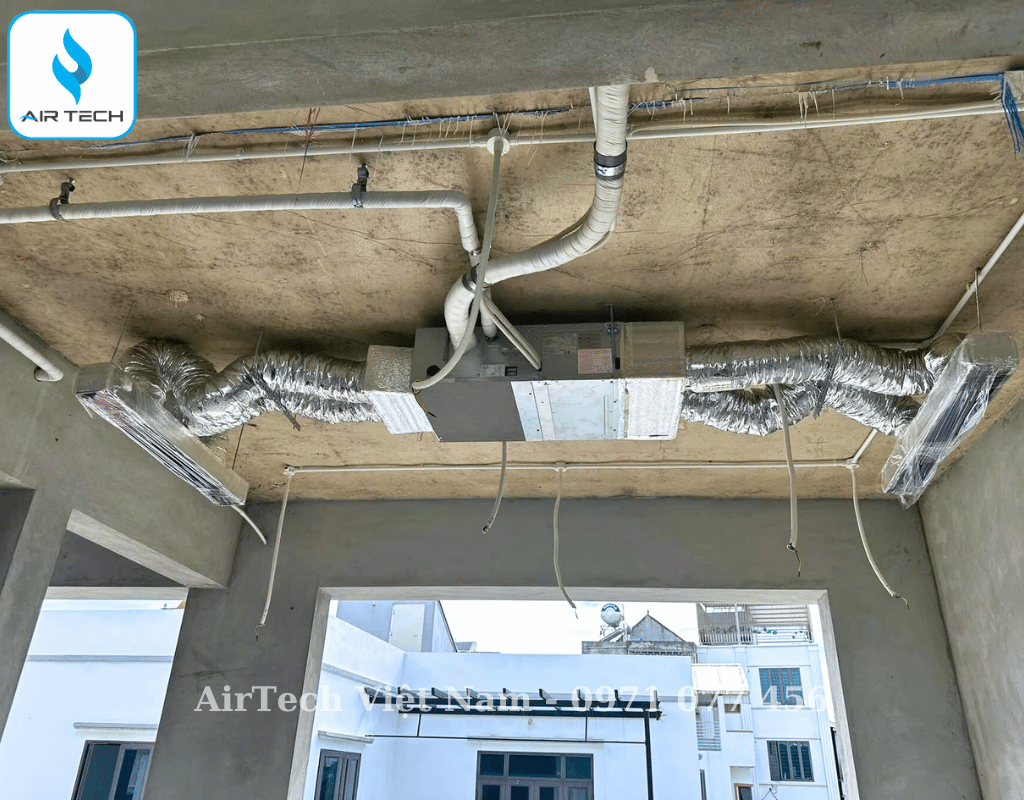

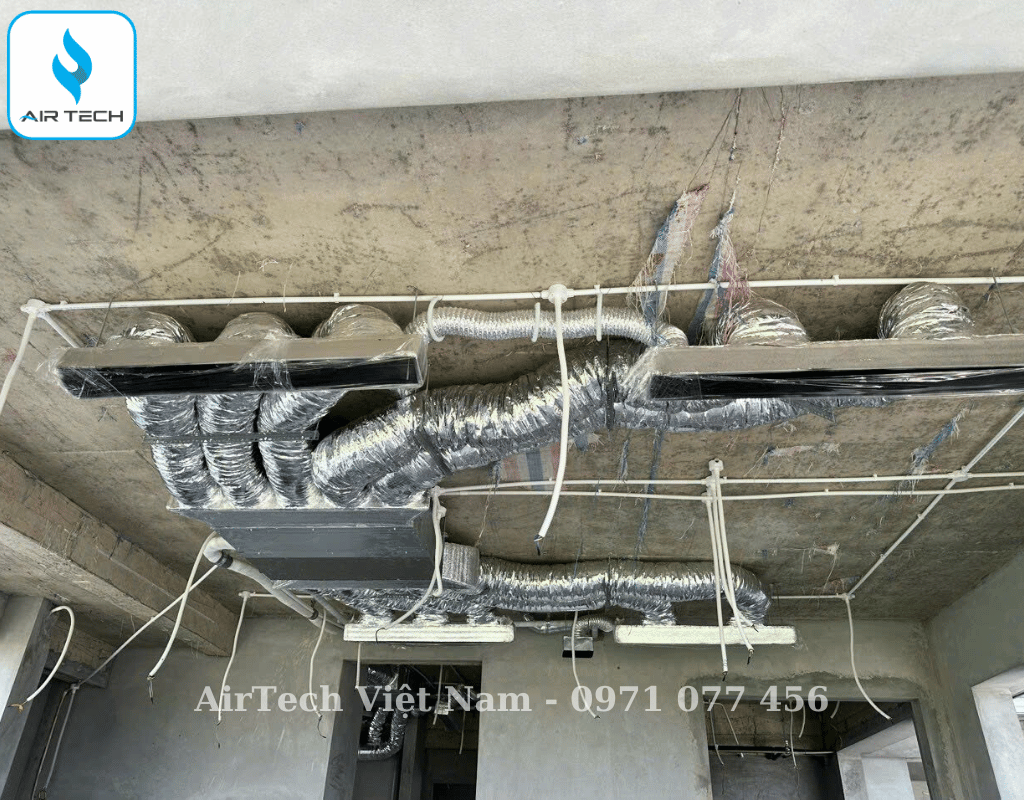

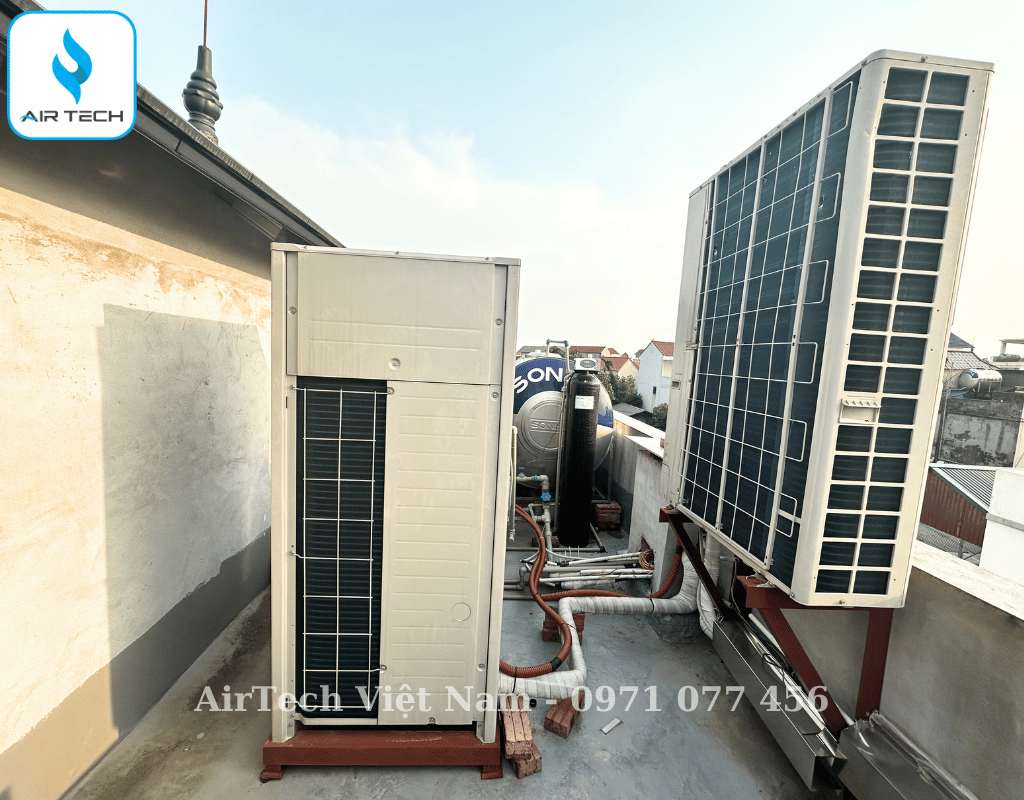

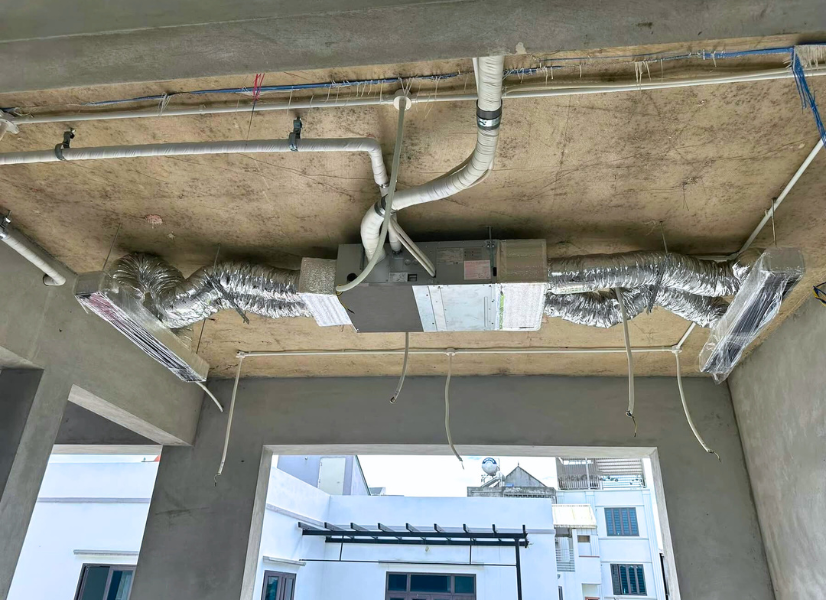

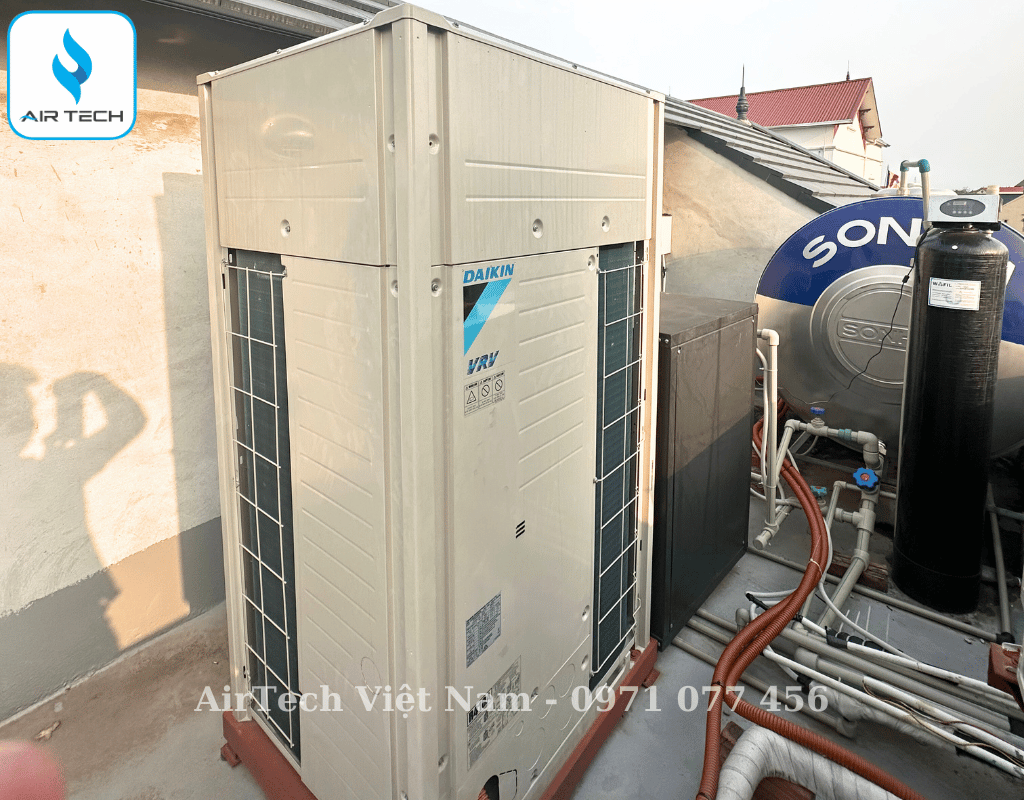

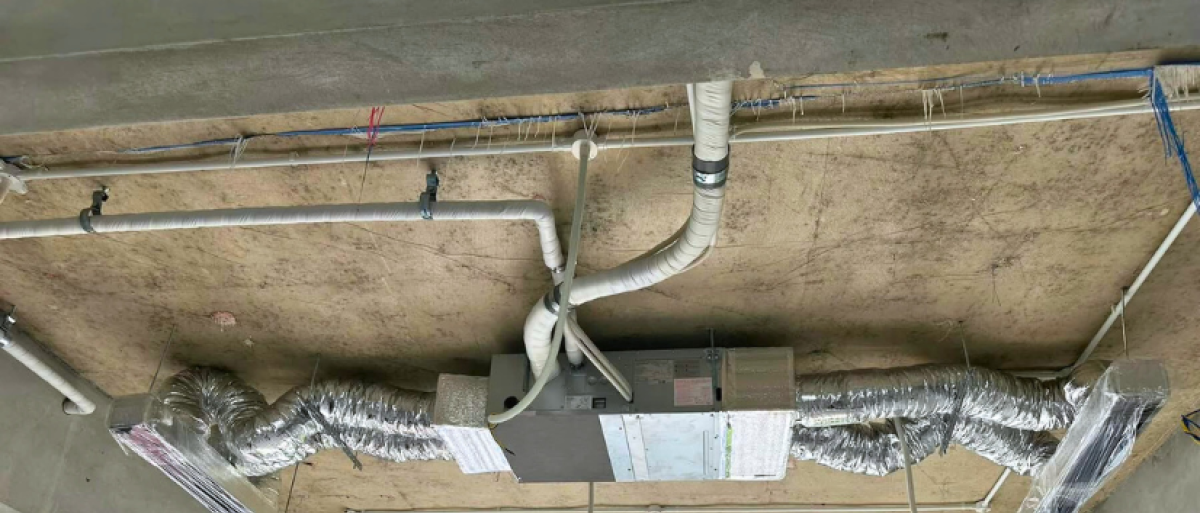

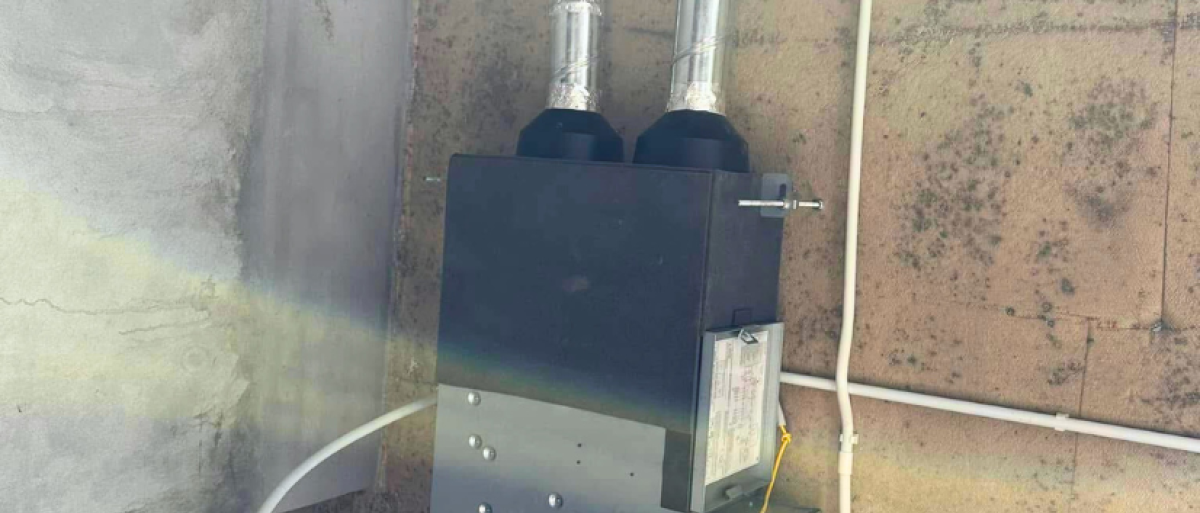

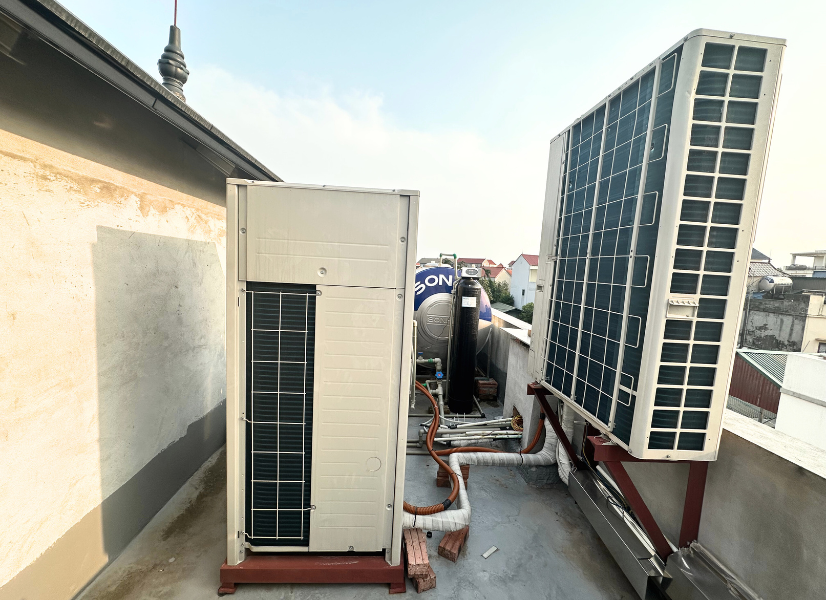

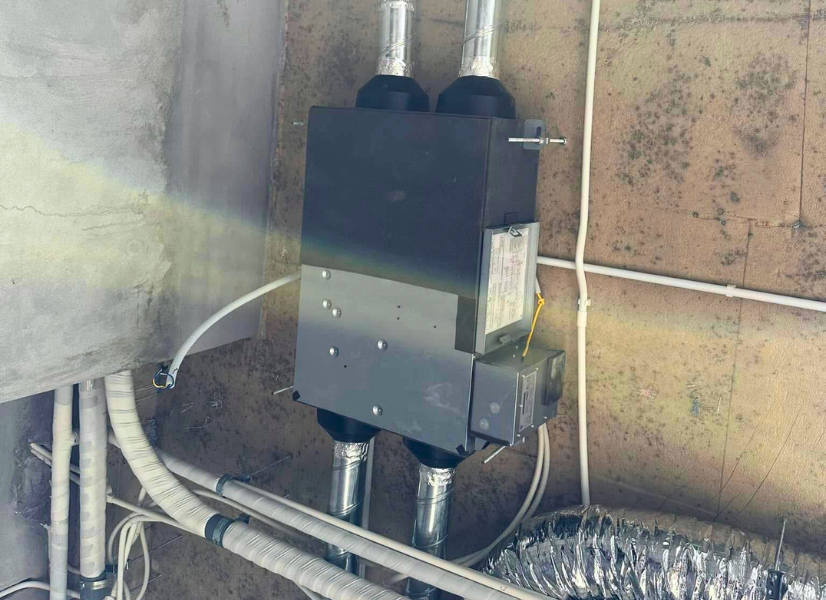

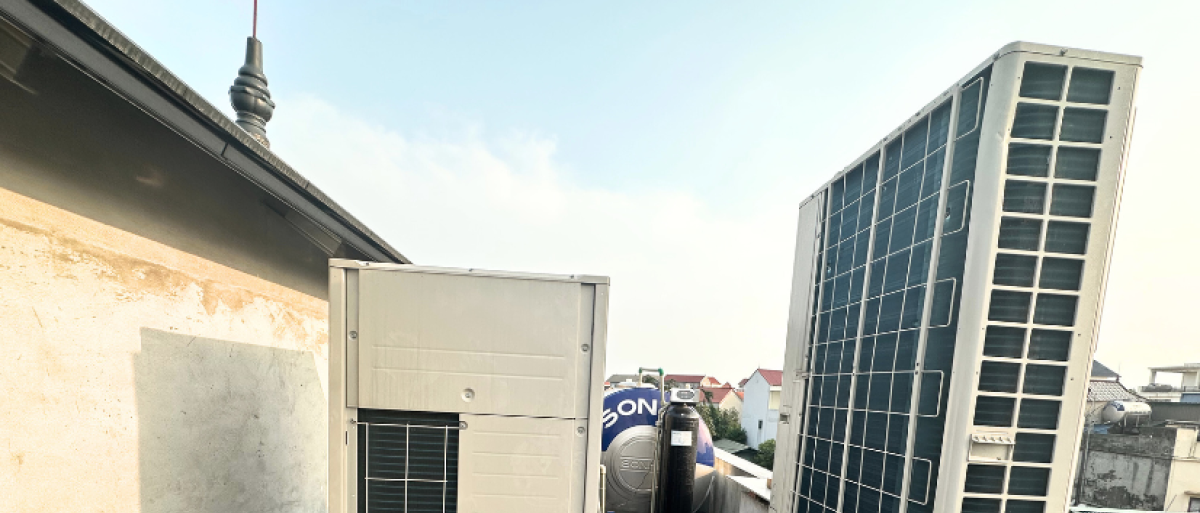

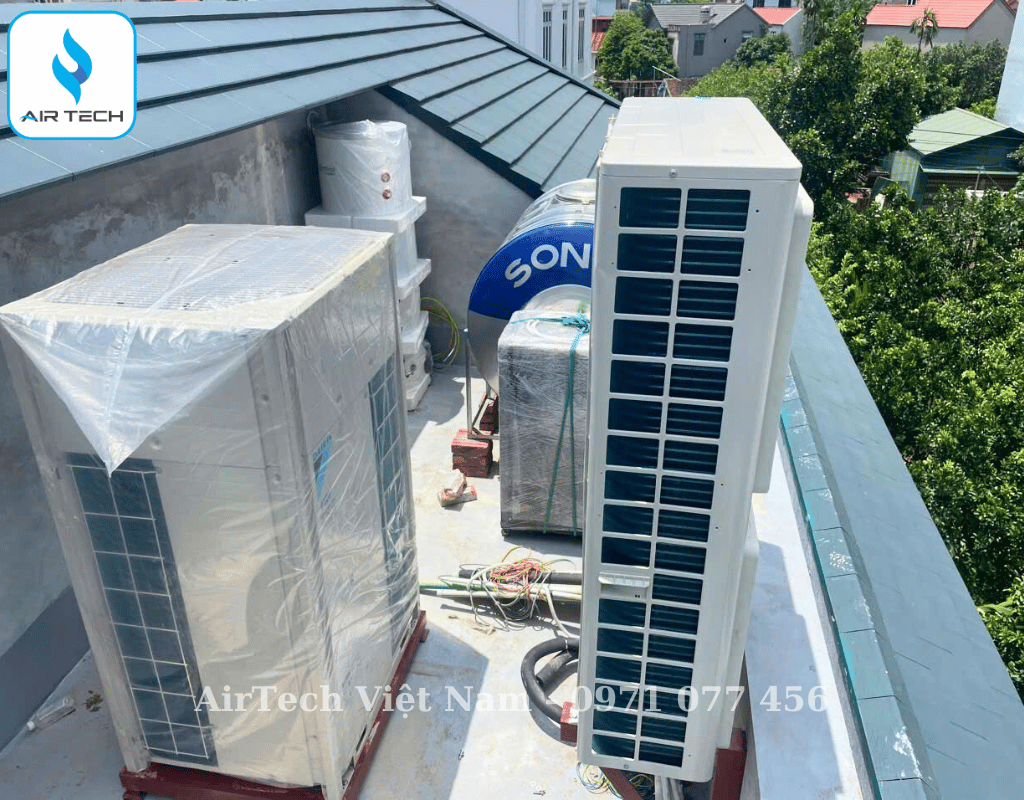

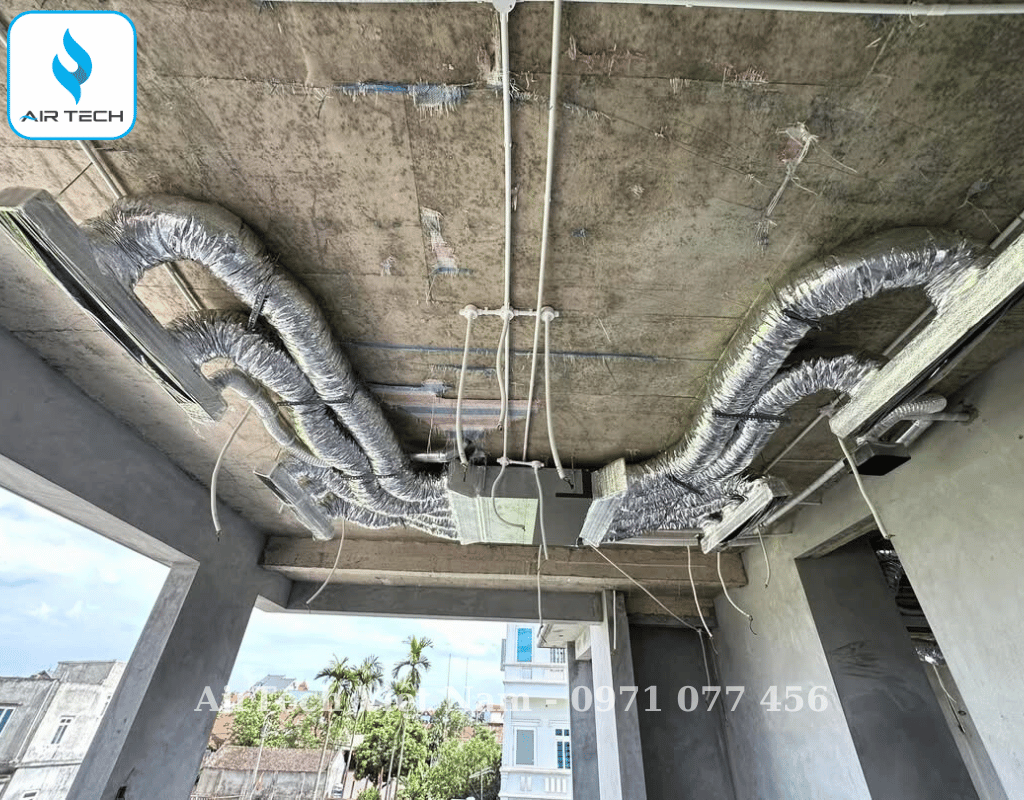

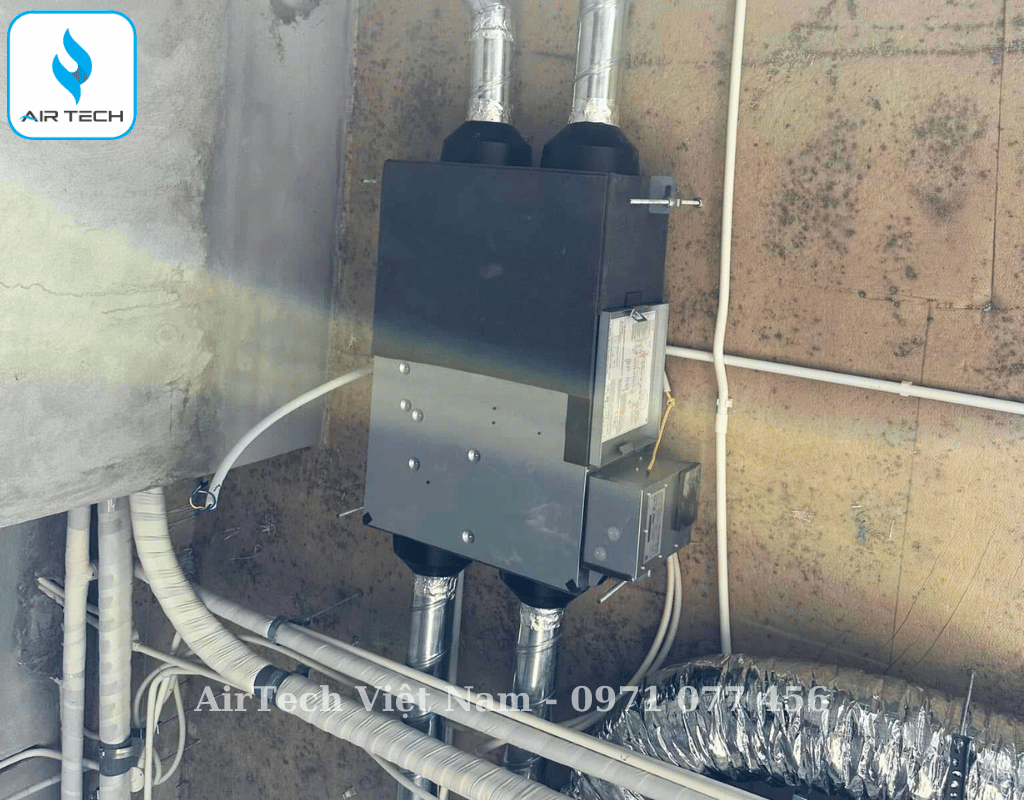

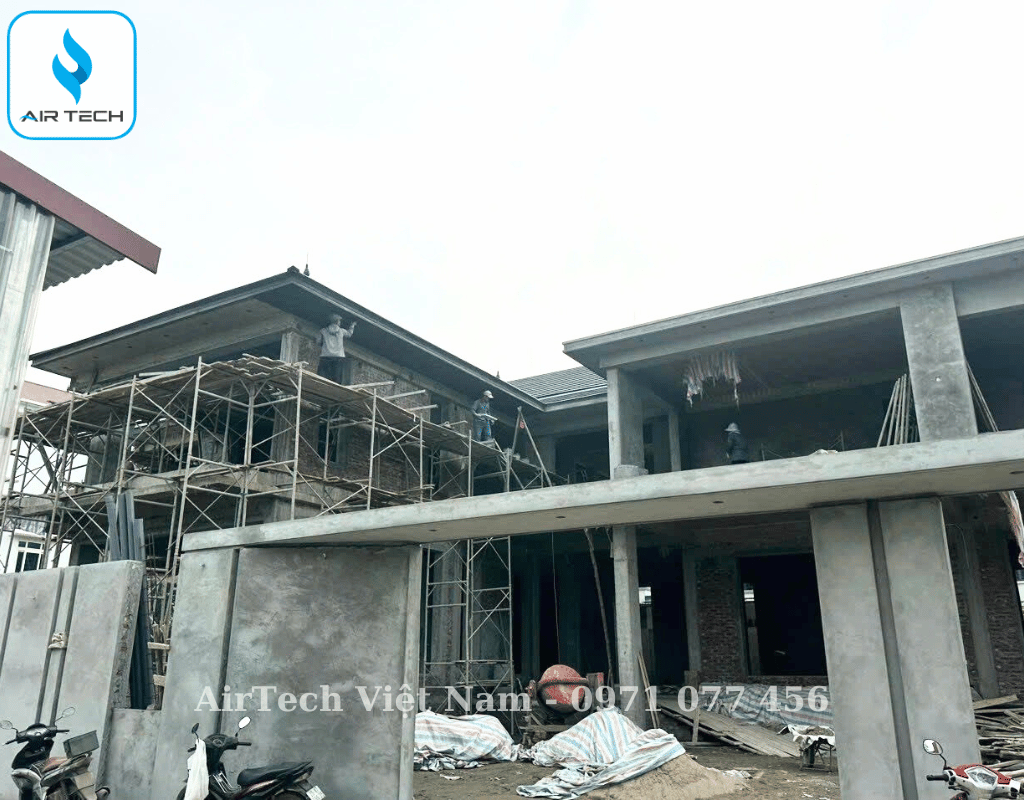

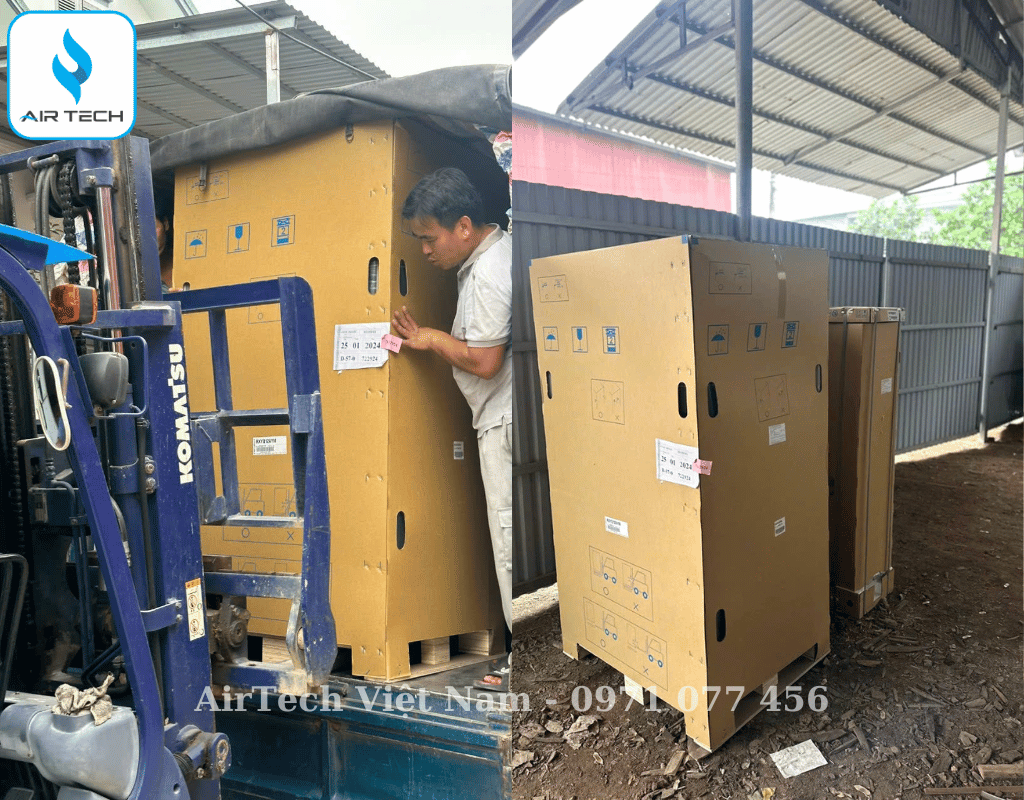

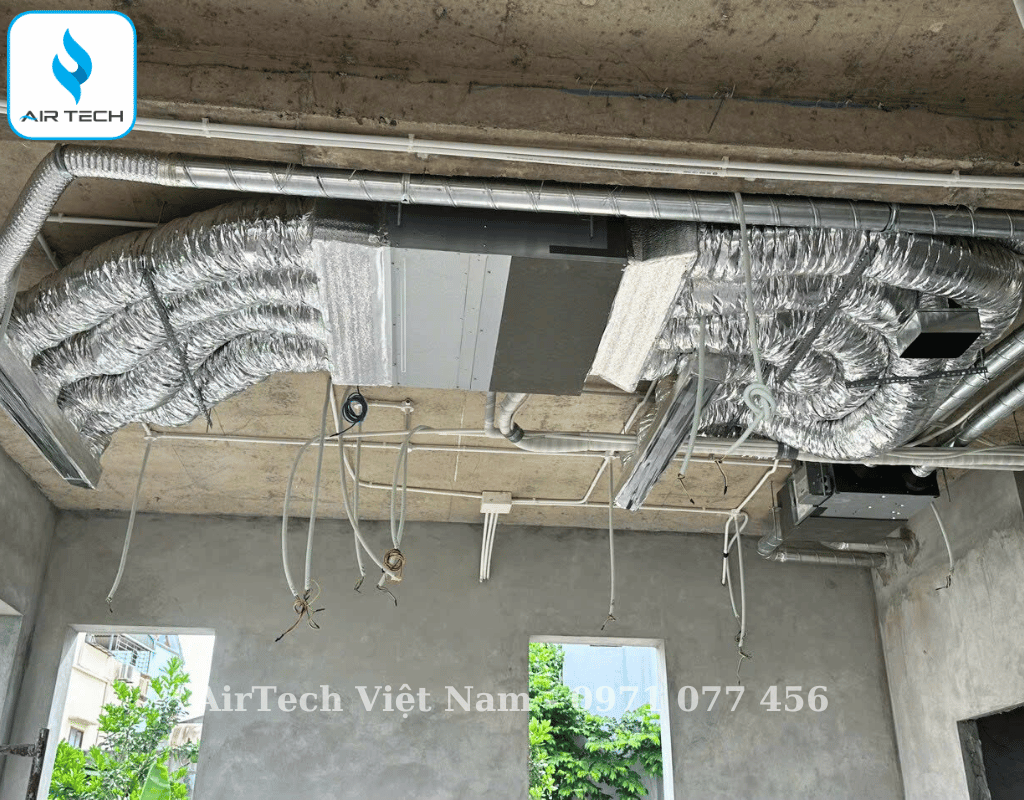

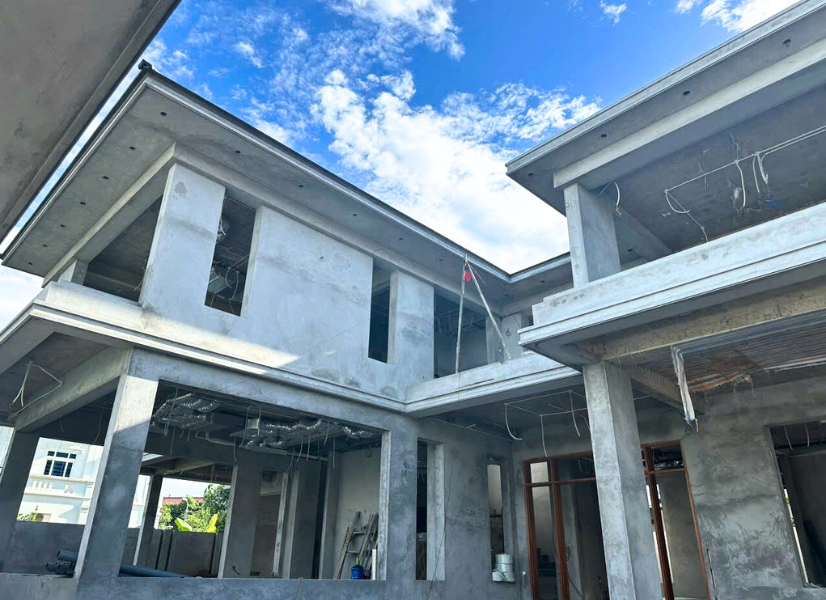

1. Ảnh giao máy + Lắp đặt phần thô
.png)

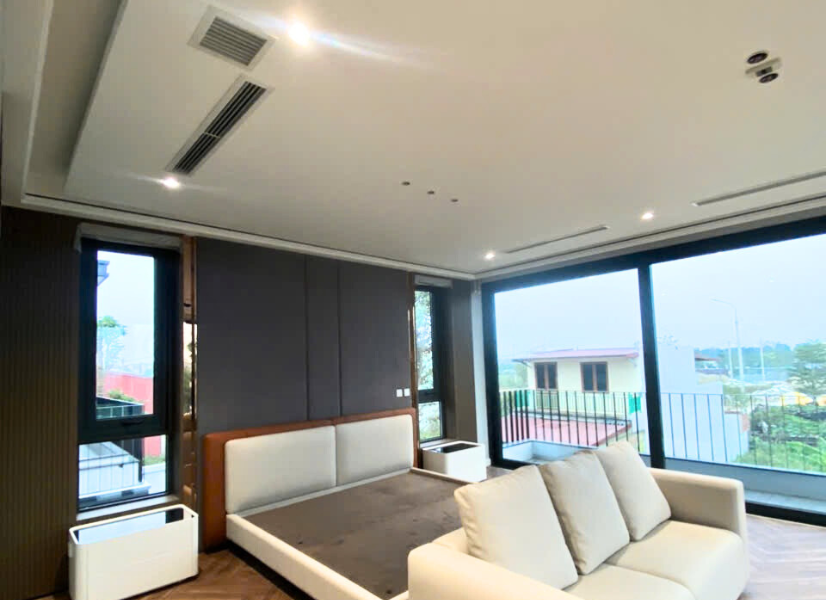

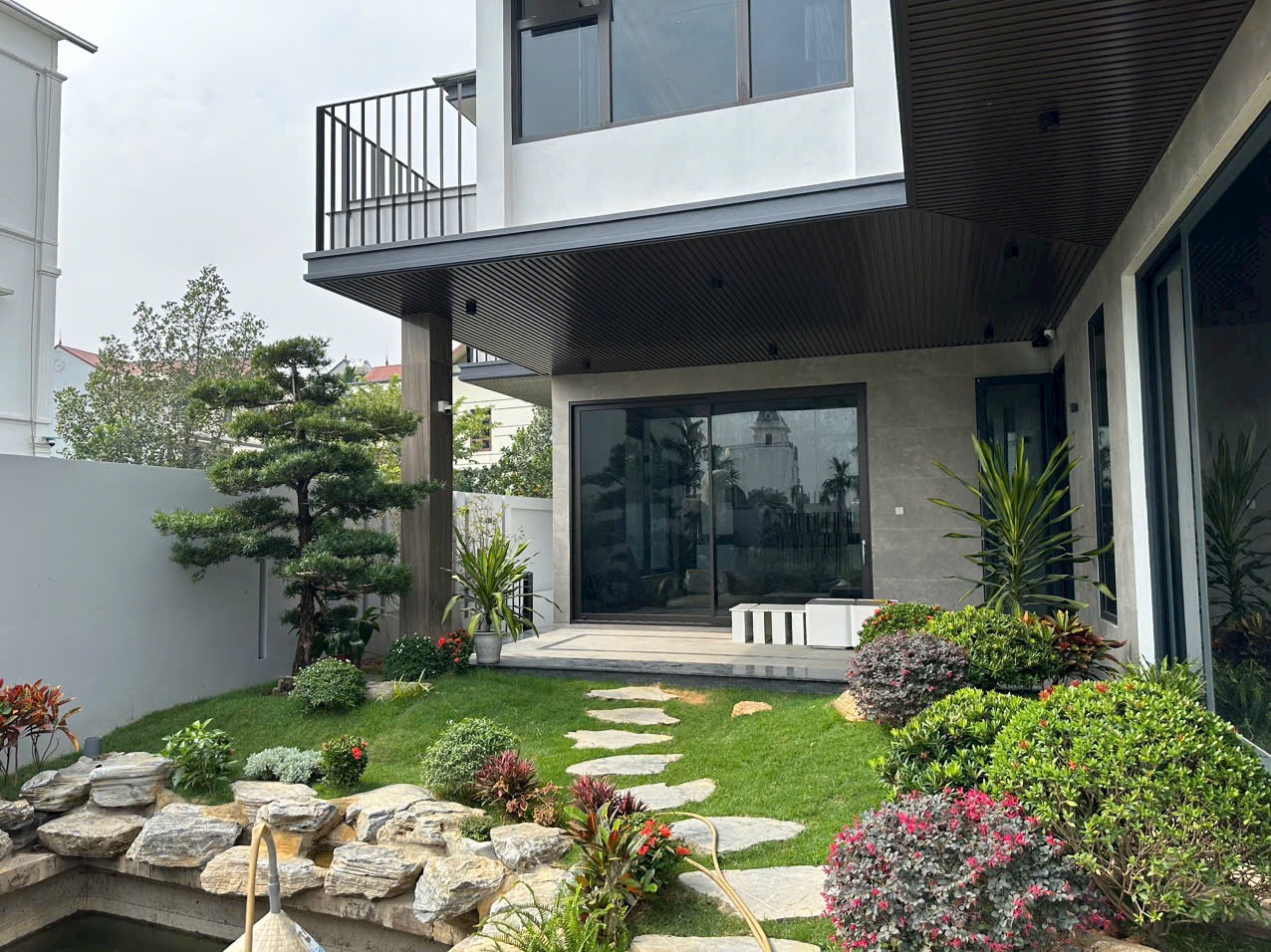

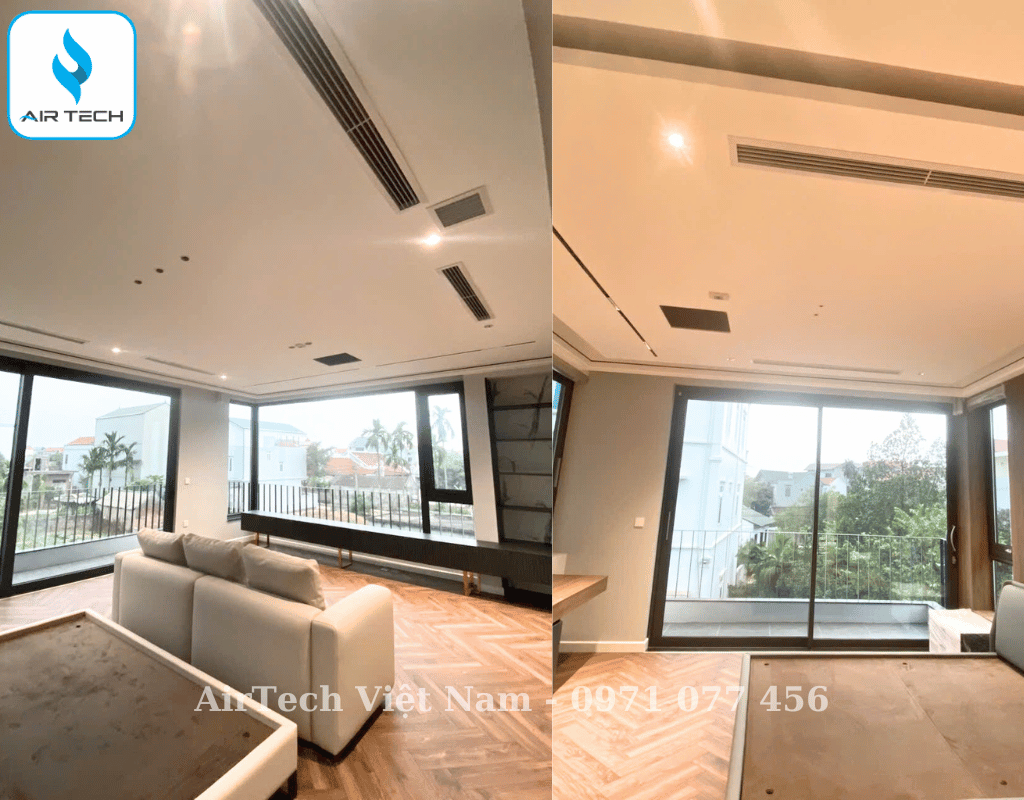

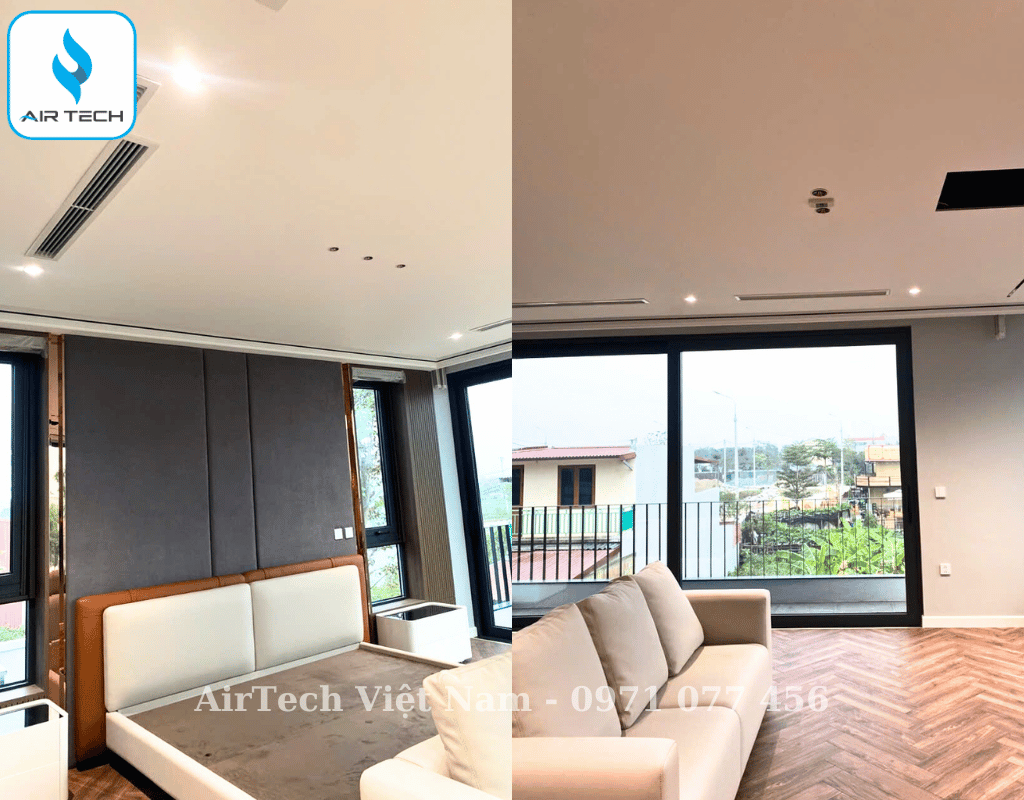

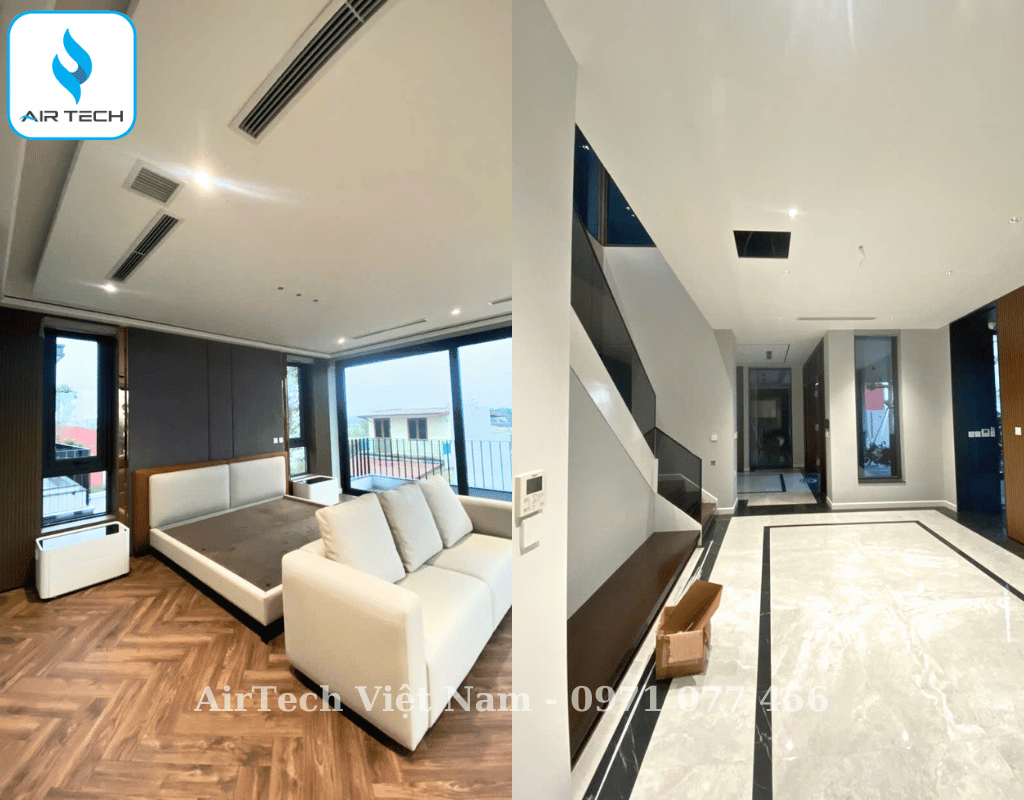

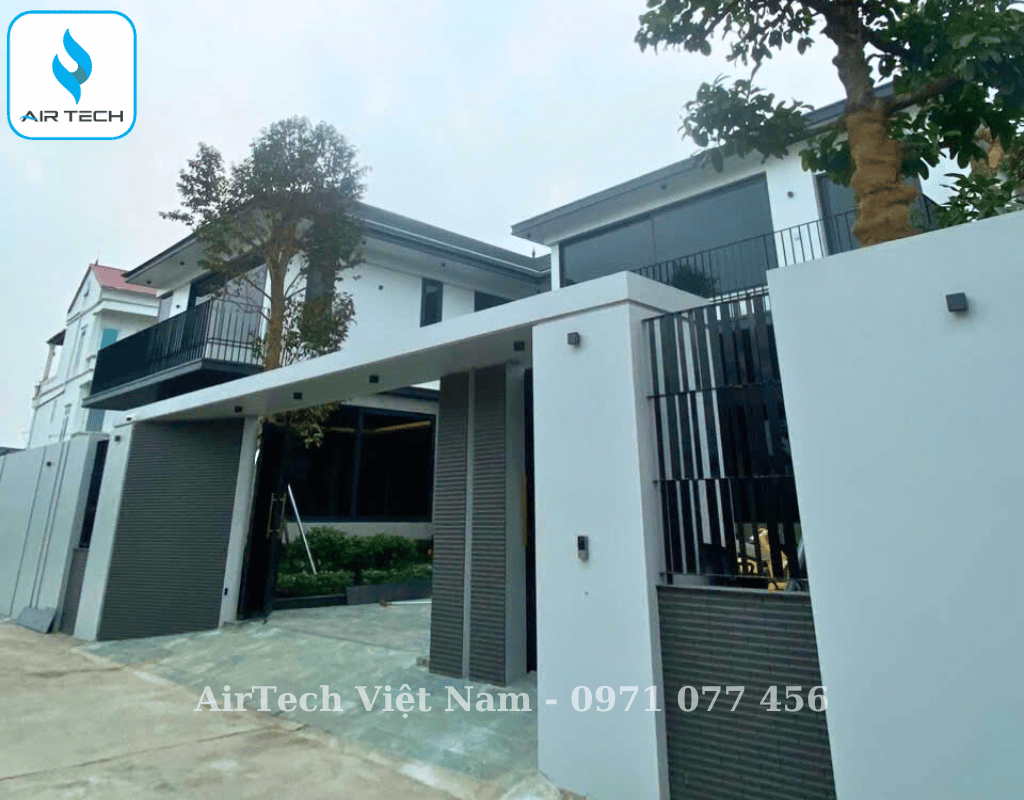

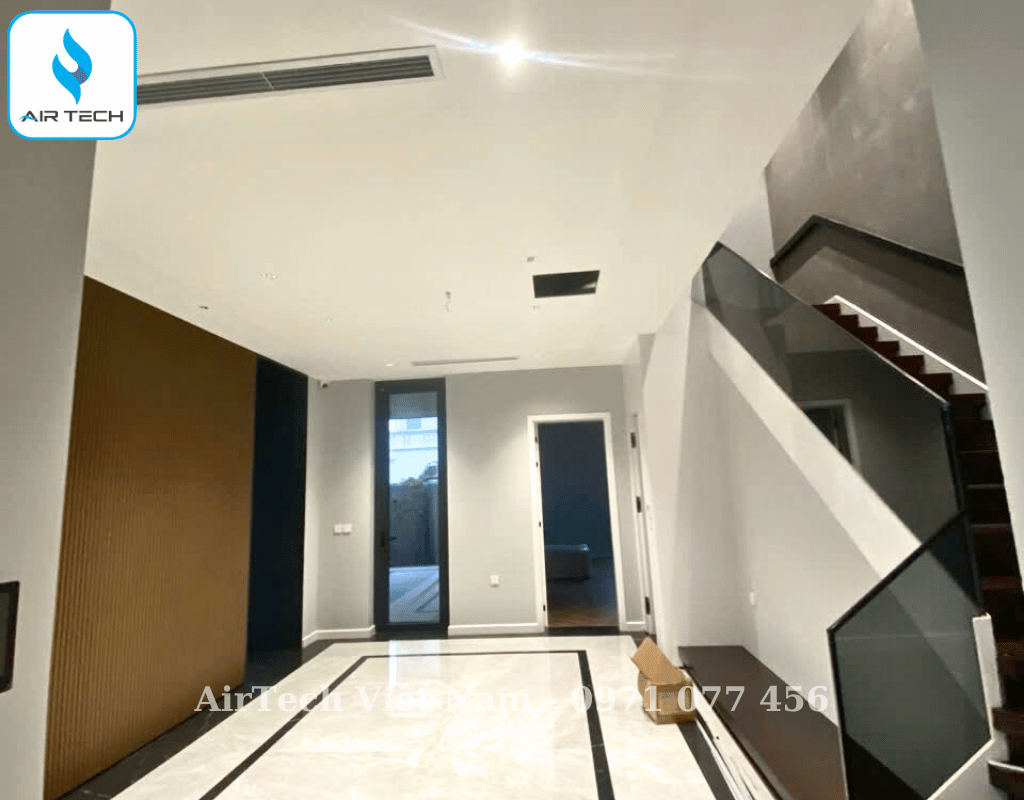

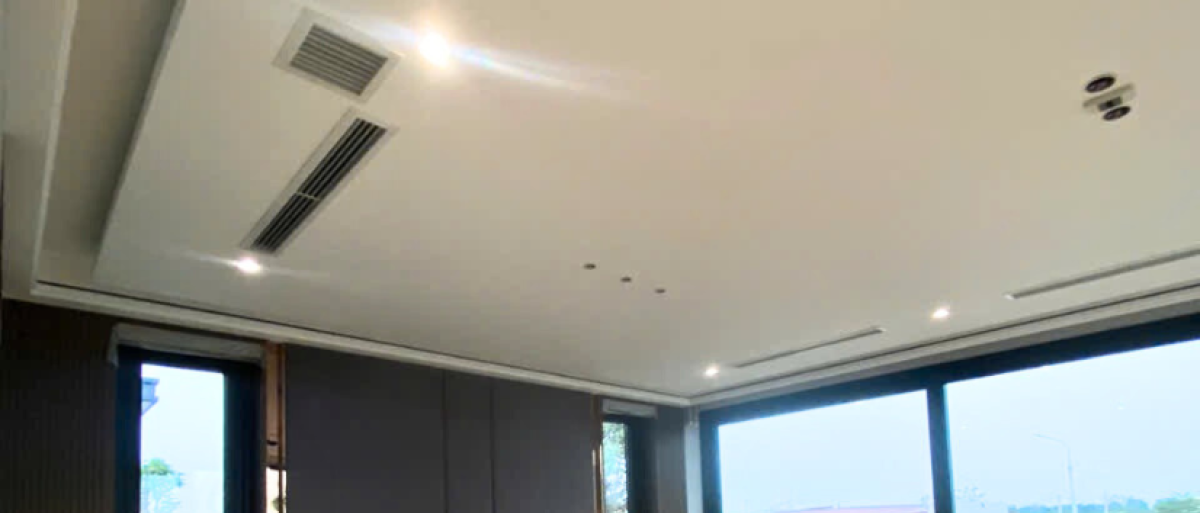

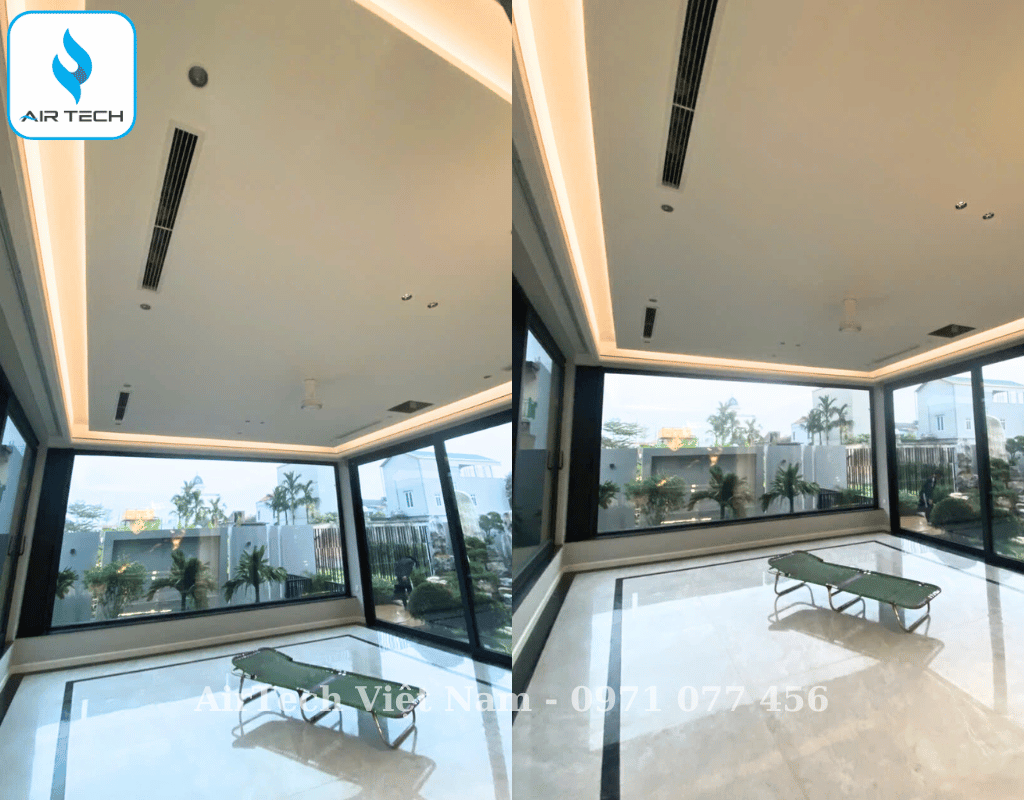

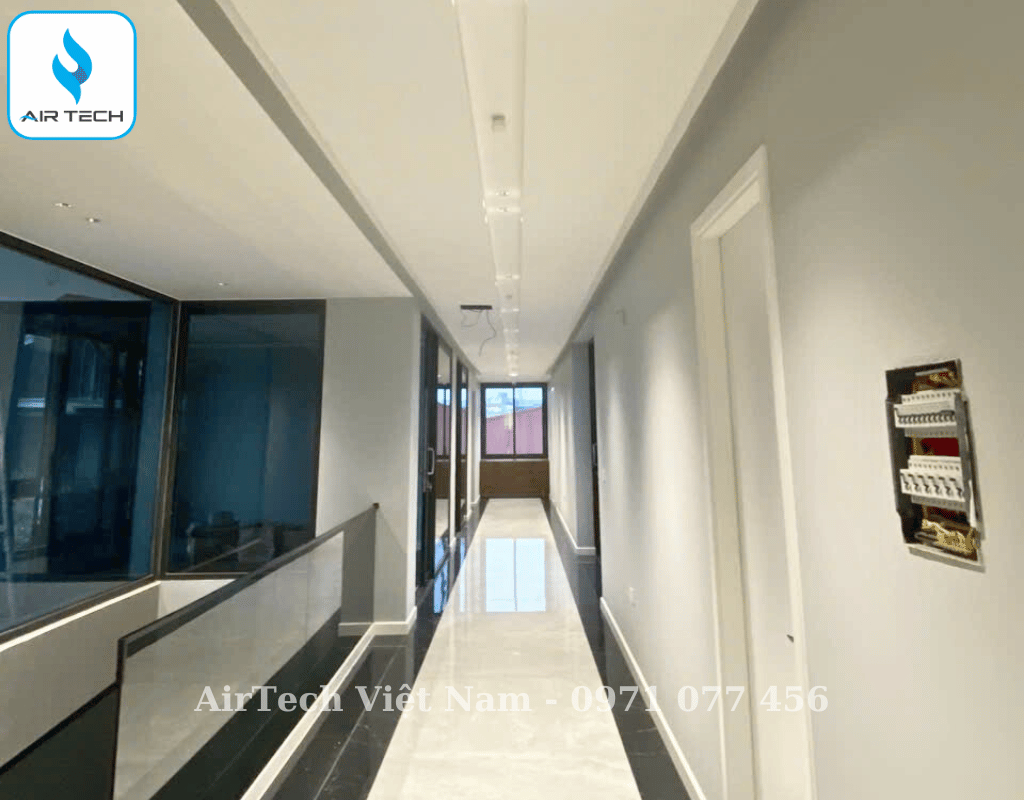

2. Ảnh hoàn thiện
