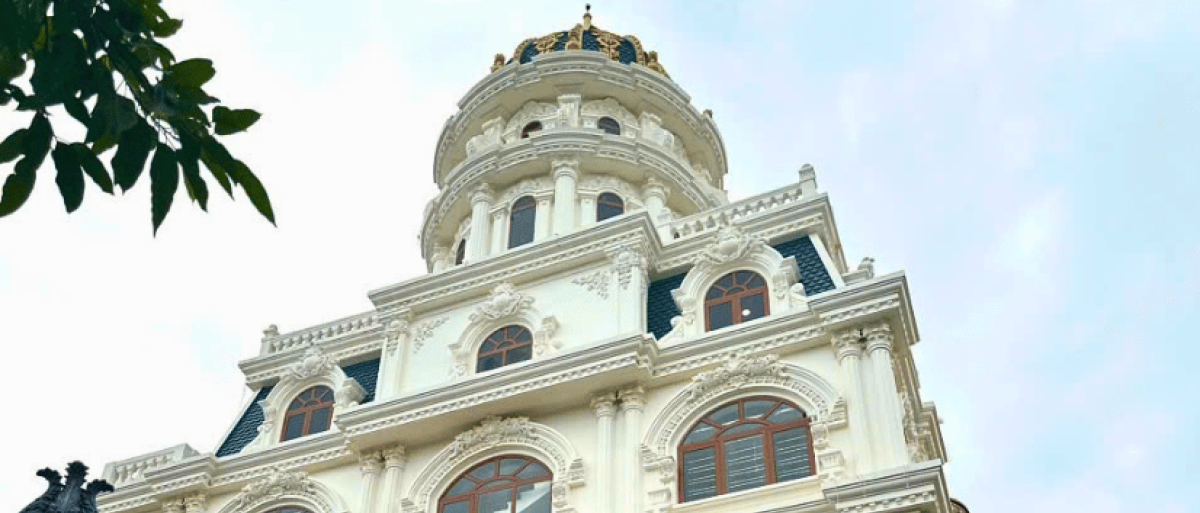

Biệt thự tân cổ điển Đông Anh
Đặc điểm công trình:
| Hạng mục | Thông tin chi tiết |
| Tên công trình | Biệt thự Đông Anh |
| Loại công trình | Biệt thự tân cổ điển |
| Chủ đầu tư | Mr. Đoàn |
| Địa chỉ | Thôn Đồng Nhân, Xã Hải Bối, Huyện Đông Anh, TP Hà Nội |
| Diện tích mặt sàn | 160 m²/1 mặt sàn, Gồm 4 tầng |
| Số phòng lắp đặt | 9 phòng |
| Tổng chi phí đầu tư | 450tr |
|
Thiết bị lắp đặt |
- Hệ thống điều hòa cục bộ âm trần nối ống gió |
| - Điều hòa cục bộ treo tường | |
|
Đặc điểm nổi bật |
- Giải pháp điều hòa cục bộ độc lập theo từng phòng, tối ưu công suất và kiểu dáng theo nhu cầu sử dụng |
| - Kết hợp dàn lạnh âm trần nối ống gió cùng cửa gió cao cấp, nâng tầm thẩm mỹ và đồng bộ thiết kế nội thất |
I - Phương án thiết kế công trình:
| Hạng mục | Nội dung chi tiết |
| Hệ thống điều hòa chính | Công trình sử dụng hệ thống điều hòa cục bộ rời, độc lập từng không gian. - Dàn lạnh âm trần nối ống gió sử dụng model Daikin FBFC, FBA - Dàn lạnh treo tường chọn model Daikin FTHF, FTXV |
| Phân vùng hệ thống | Hệ thống điều hòa được chia thành độc lập từng phòng và theo nhu cầu sử dụng: 1. Đối với những không gian cần sự sang trọng như phòng khách - bếp (Tầng 1), không gian phòng ngủ Master, các phòng ngủ con (Tầng 2) được trang bị dàn lạnh âm trần nối ống gió, đảm bảo thẩm mỹ và đồng bộ nội thất. 2. Đối với những không gian ít sử dụng, phục vụ nhu cầu cho khách sẽ sử dụng hệ điều hòa treo tường. |
| Mục tiêu thiết kế | Việc phân vùng hệ thống theo từng khu vực nhằm: - Tối ưu công năng sử dụng theo nhu cầu thực tế - Tiết kiệm điện năng nhờ kiểm soát điều hòa từng khu vực - Đảm bảo vận hành liên tục: nếu một hệ gặp sự cố, hệ còn lại vẫn hoạt động bình thường, giúp gia chủ an tâm sử dụng trong khi chờ kỹ thuật AirTech kiểm tra xử lý trong ngày |
II - Giải pháp kỹ thuật từ AirTech:
| Hạng mục | Nội dung chi tiết |
| Yêu cầu kỹ thuật từ chủ đầu tư | – Hệ thống điều hòa phải vận hành ổn định, làm lạnh sâu và phân vùng độc lập theo từng khu vực sử dụng. – Một số không gian quan trọng, nhu cầu sử dụng cao thì thiết bị cần được giấu kín trong không gian nội thất cao cấp, đảm bảo tính thẩm mỹ tối đa. – Hệ thống phải tiết kiệm điện năng, dễ dàng bảo trì và vận hành lâu dài. – Tối ưu chi phí, phương án phù hợp với nhu cầu sử dụng. |
| Giải pháp từ AirTech | – Thiết kế hệ thống điều hòa cục bộ âm trần nối ống gió cho các không gian chính và treo tường cục bộ cho các không gian phụ ít sử dụng. – Tính toán công suất chi tiết cho từng phòng, giúp tối ưu hiệu suất làm lạnh và tiết kiệm điện năng, đồng thời giảm chi phí đầu tư ban đầu. – Thiết kế bản vẽ kỹ thuật đồng bộ gồm: đường ống đồng, ống gió, dây điều khiển,... đảm bảo phối hợp nhịp nhàng với các hạng mục khác trong từng giai đoạn thi công, từ phần thô đến hoàn thiện nội thất. |

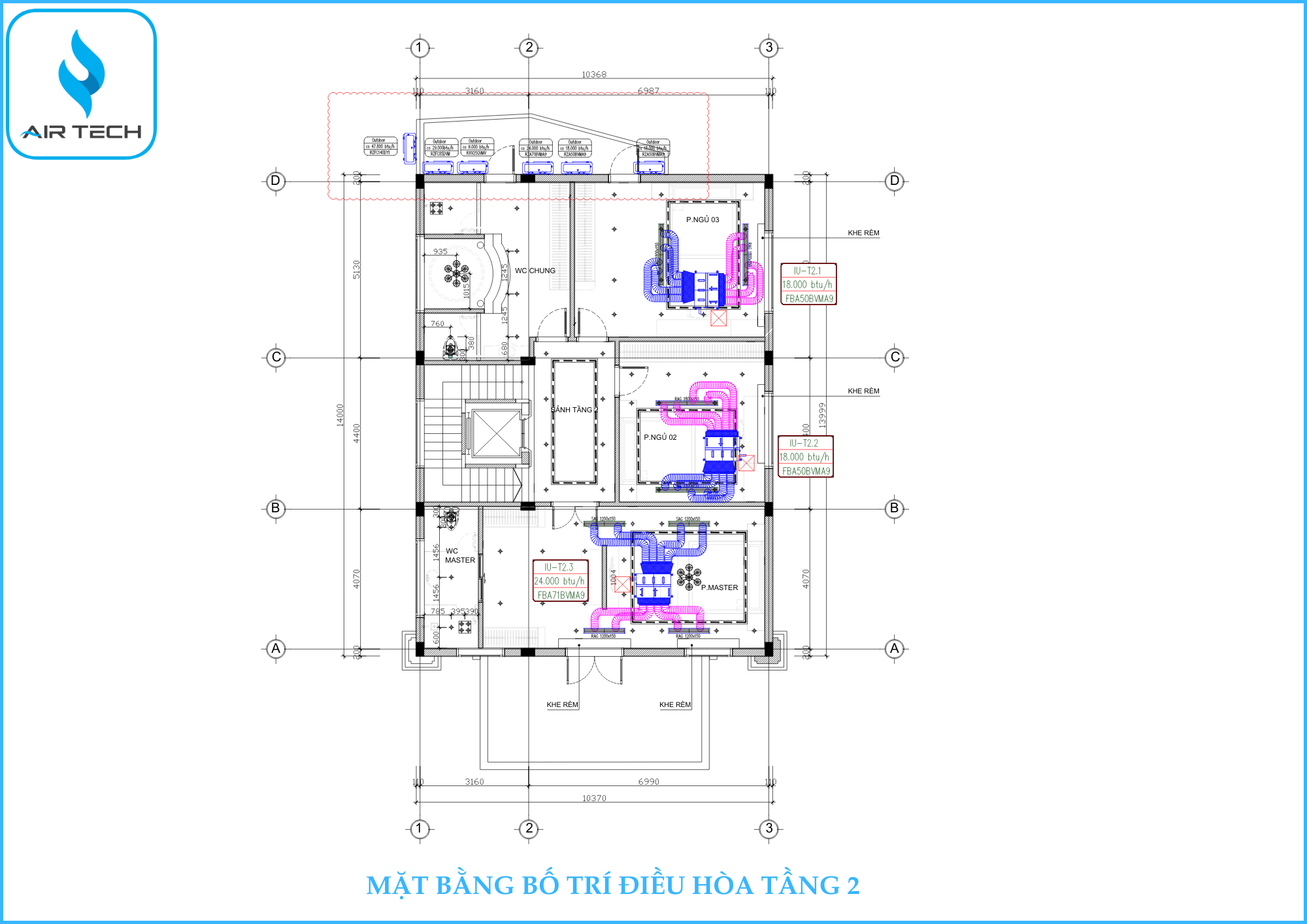

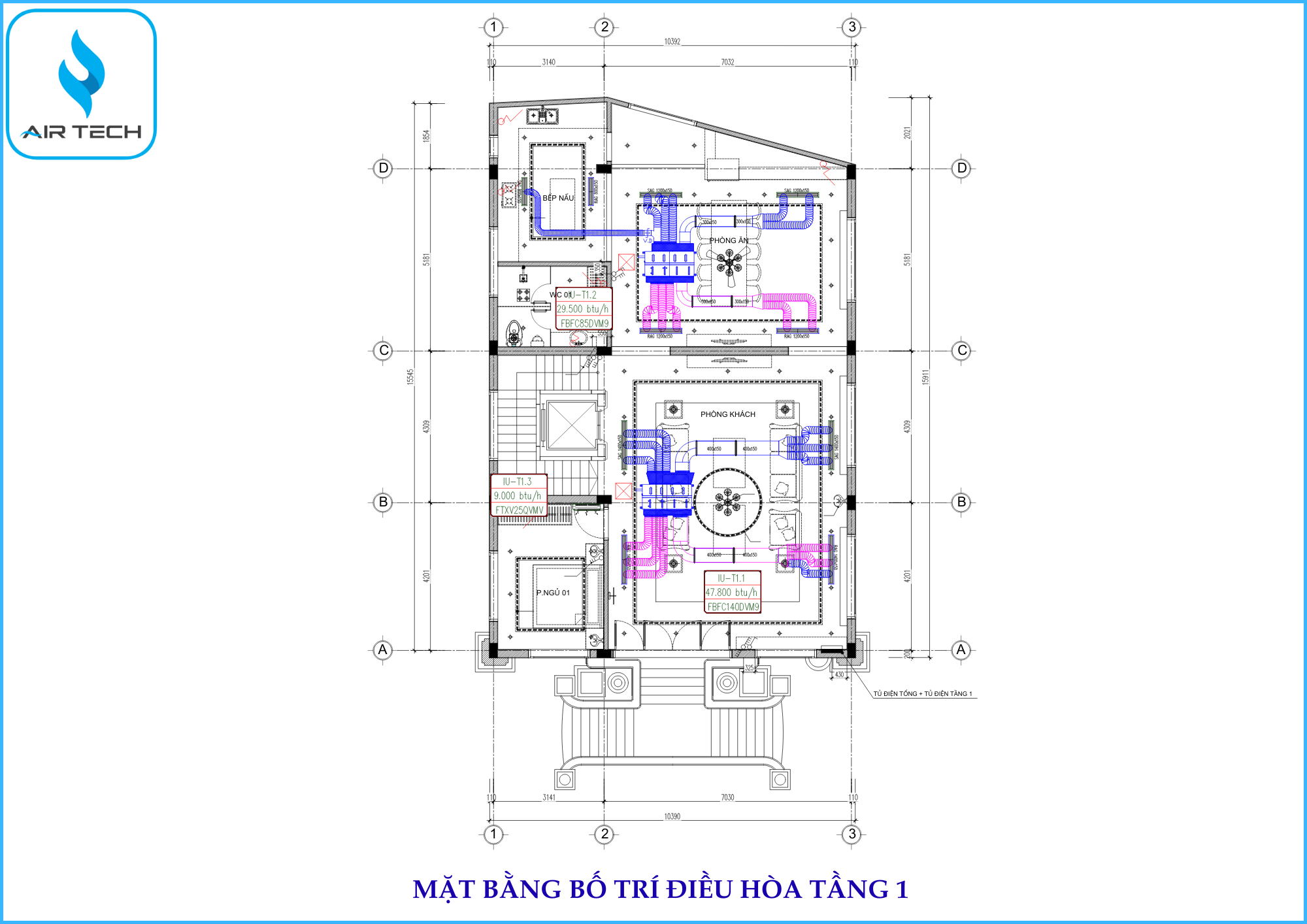

AirTech Việt Nam lên giải pháp lắp đặt điều hòa cục bộ âm trần ống gió và treo tường cho chủ đầu tư như sau:
III - Cấu hình chi tiết hệ thống điều hòa tại biệt thự Đông Anh:
| Tổ | Thiết bị chính | Model | Công suất (Btu/h) | Vị trí sử dụng | Diện tích |
|
Tầng 1 |
Điều hòa cục bộ âm trần nối ống gió 1 chiều, inverter | FBFC140DVM9/ RZFC140DY1 |
47.800 | Phòng khách | 60 m²/phòng |
| Điều hòa cục bộ âm trần nối ống gió 1 chiều, inverter | FBFC85DVM9/ RZFC85DVM |
29.500 | Phòng bếp ăn | 35 m²/phòng | |
| Điều hòa cục bộ treo tường 2 chiều, inverter | FTXV25QVMV/ RXV25QVMV |
9.000 | Phòng ngủ phụ | 13 m²/phòng | |
|
Tầng 2 |
Điều hòa cục bộ âm trần nối ống gió 2 chiều, inverter | FBA50BVMA9/ RZA50DV2V |
18.000 | Phòng ngủ 02+ 03 | 25 m²/phòng |
| Điều hòa cục bộ âm trần nối ống gió 2 chiều, inverter | FBA71BVMA9/ RZA71DV1 |
24.000 | Phòng ngủ Master | 35 m²/phòng | |
|

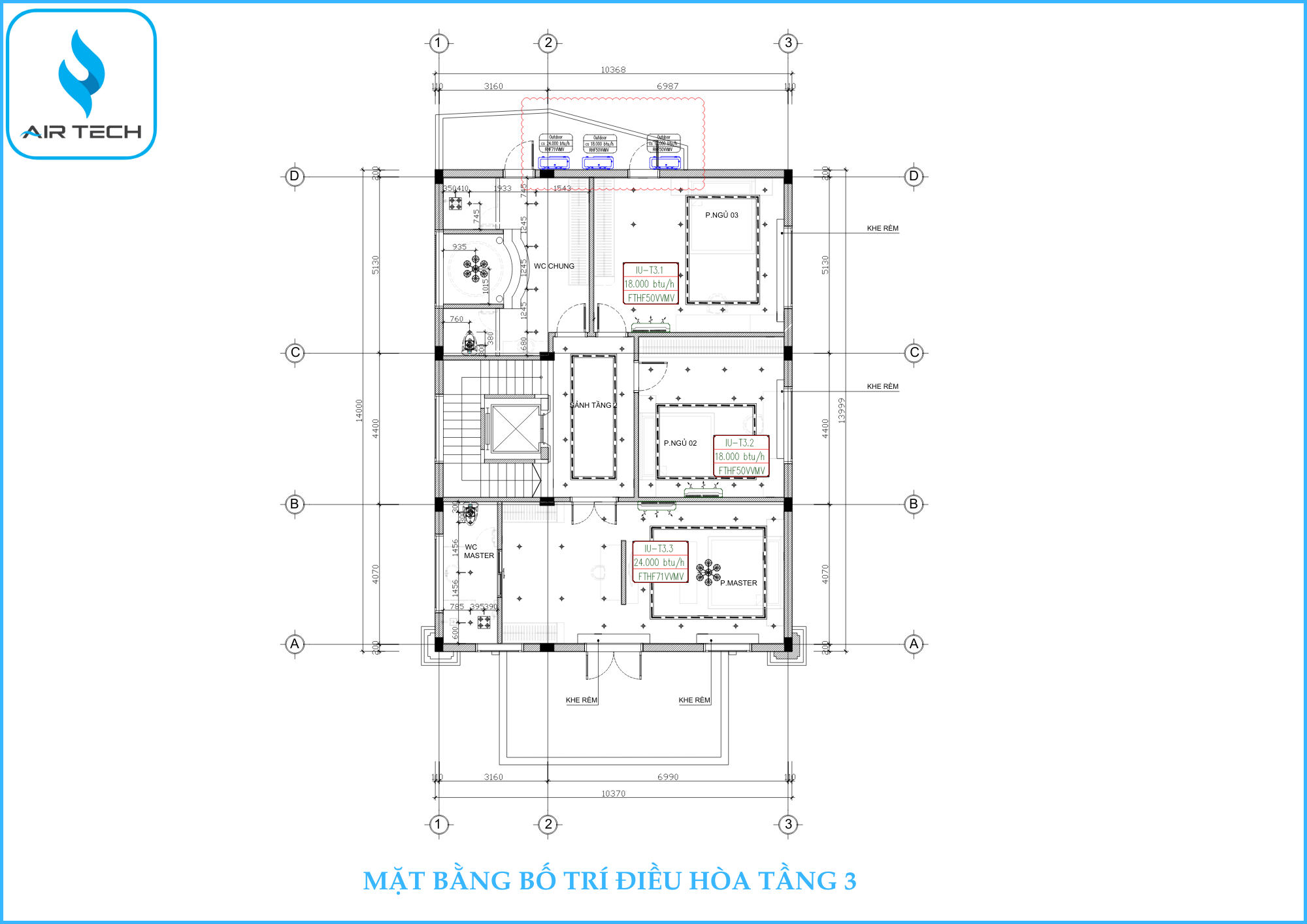

Tầng 3 |
Điều hòa cục bộ treo tường 2 chiều, inverter | FTHF50VVMV/ RHF50VVMV |
18.000 | Phòng ngủ 02+ 03 phụ | 25 m²/phòng |
| Điều hòa cục bộ treo tường 2 chiều, inverter | FTHF71VVMV/ RHF71VVMV |
24.000 | Phòng ngủ Master phụ | 35 m²/phòng |
IV - Hình ảnh thi công lắp đặt hệ thống điều hòa tại biệt thự Đông Anh:

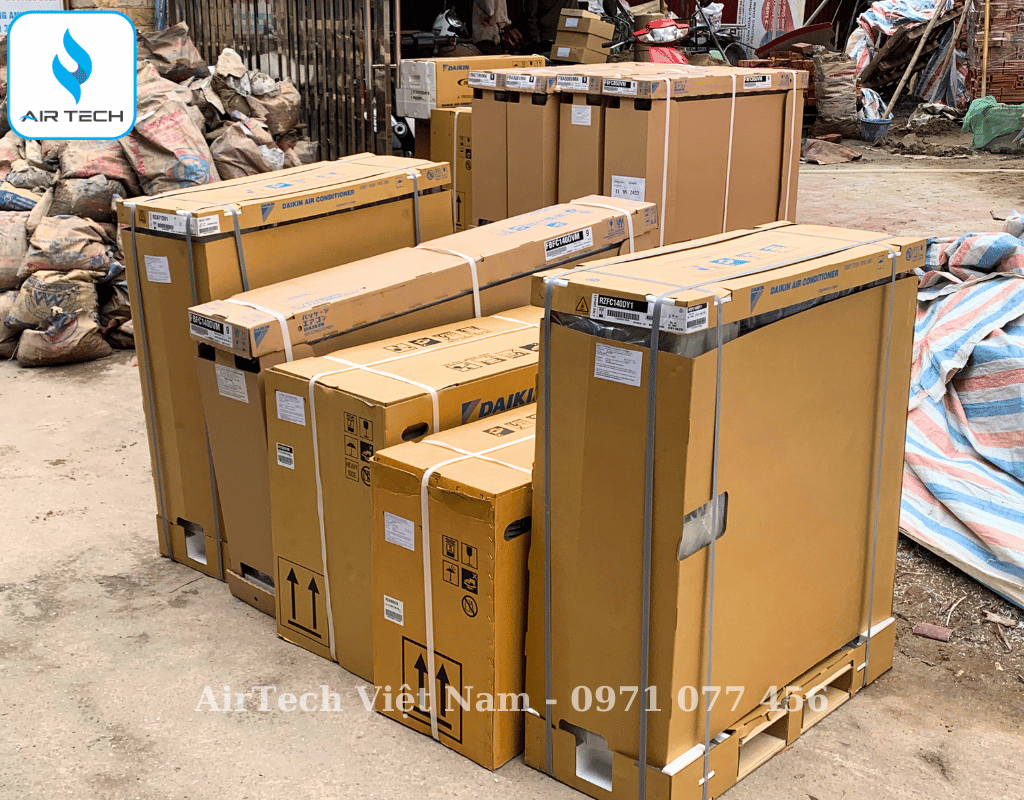

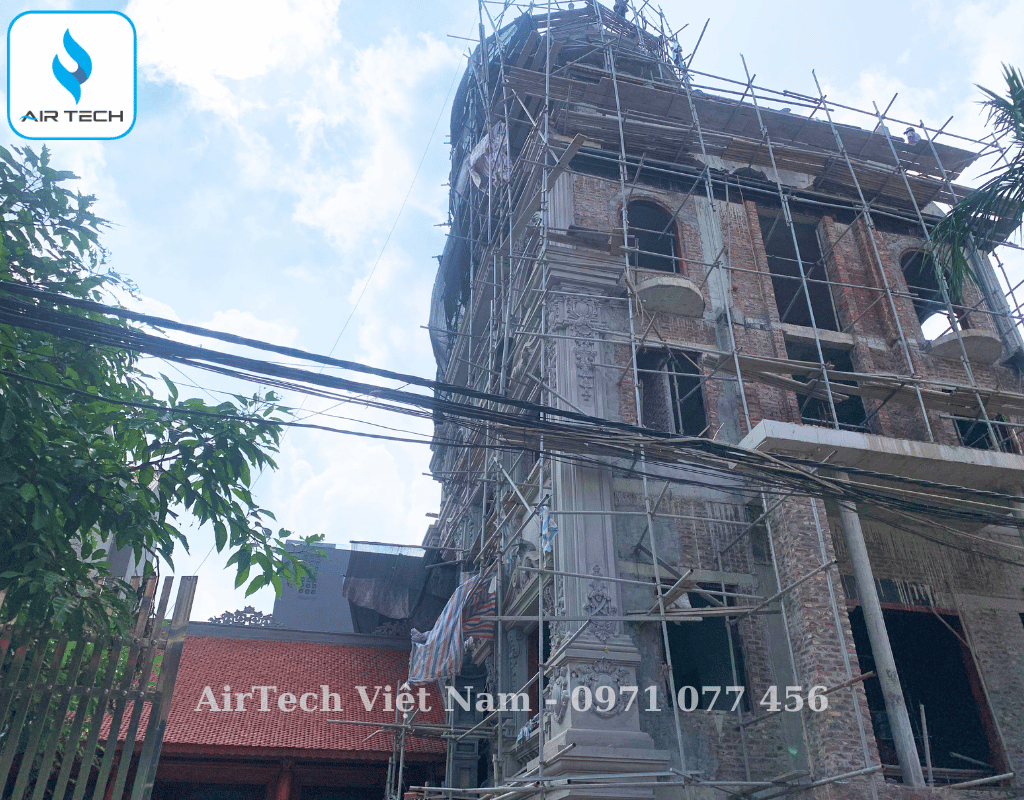

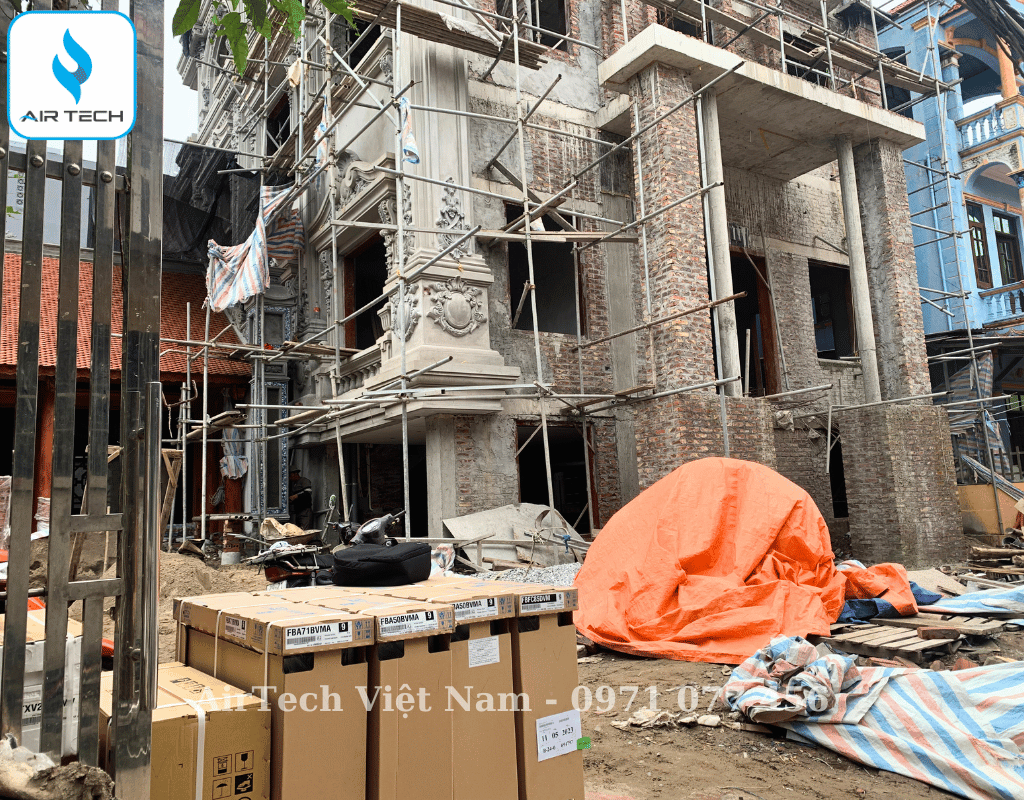

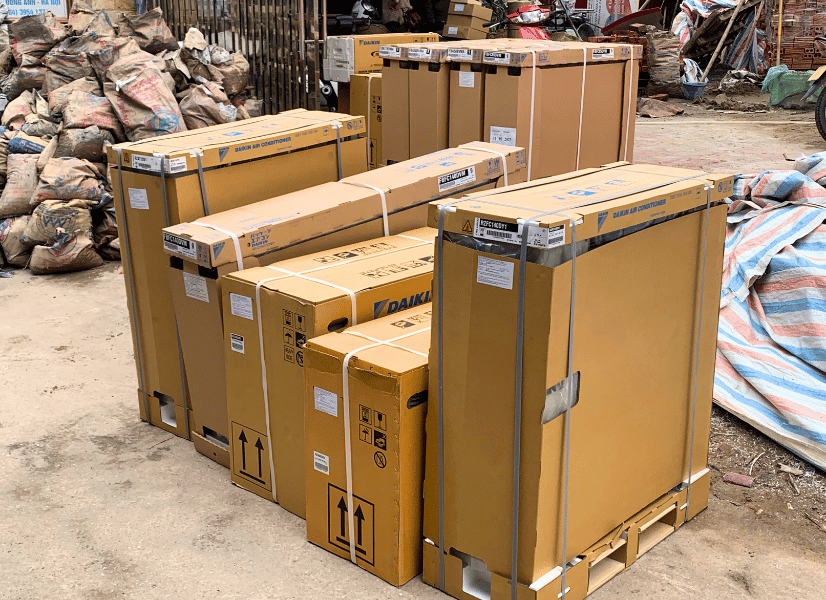

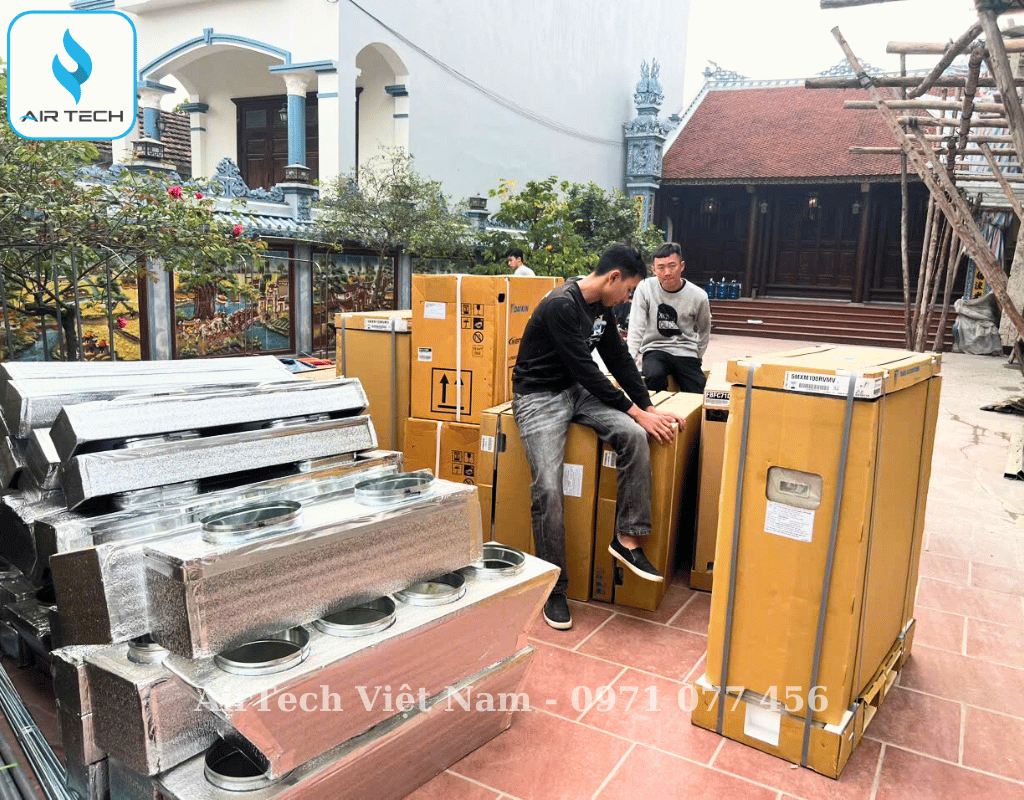

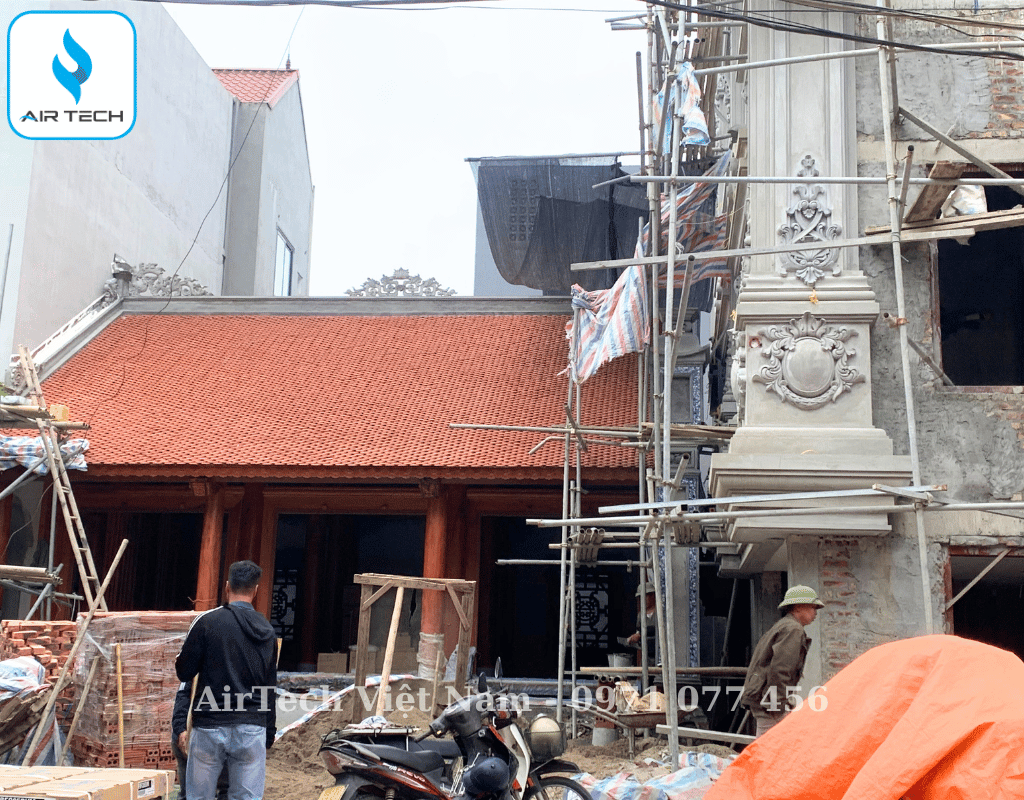

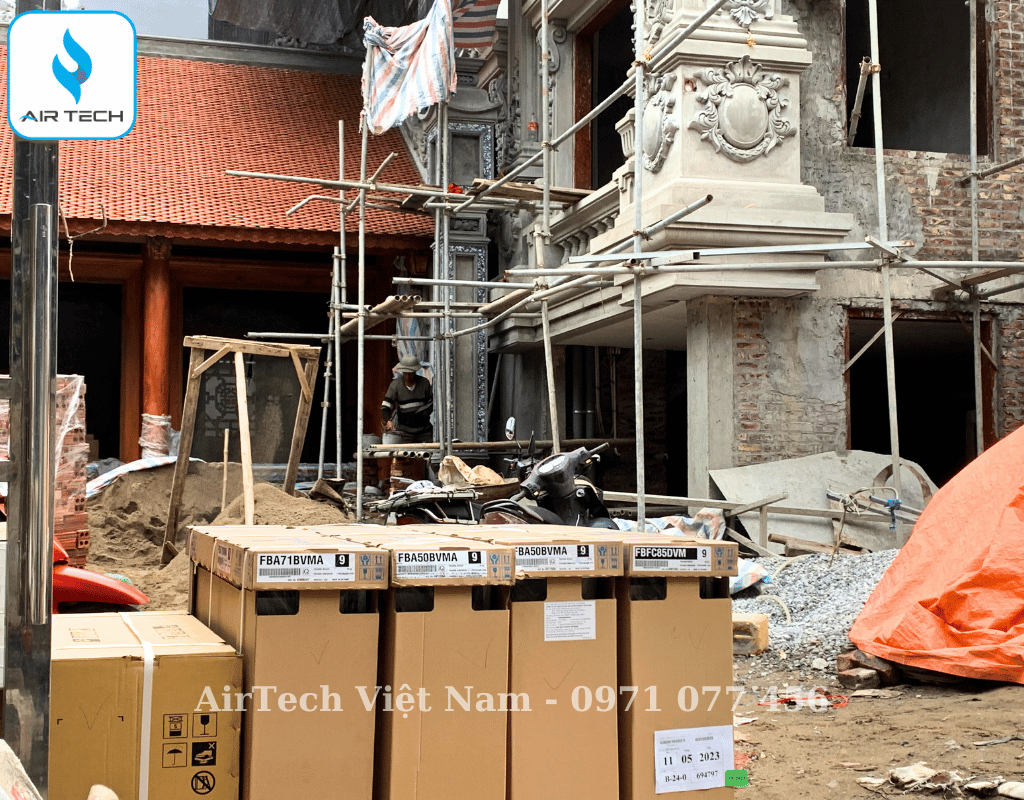

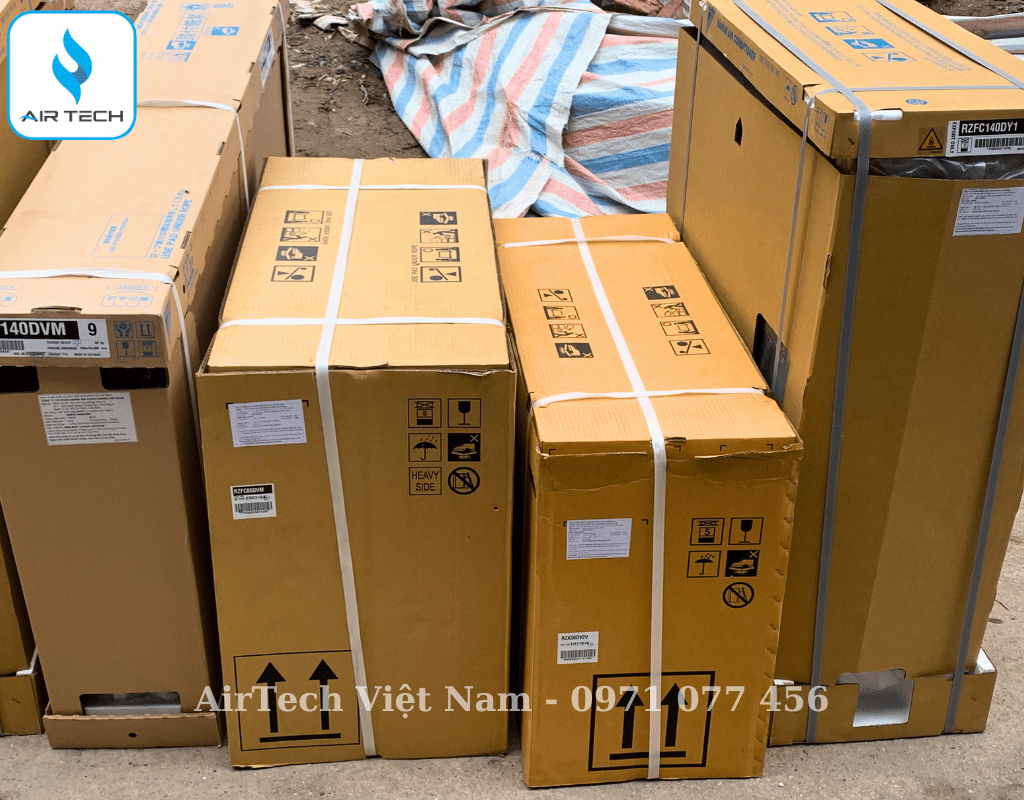

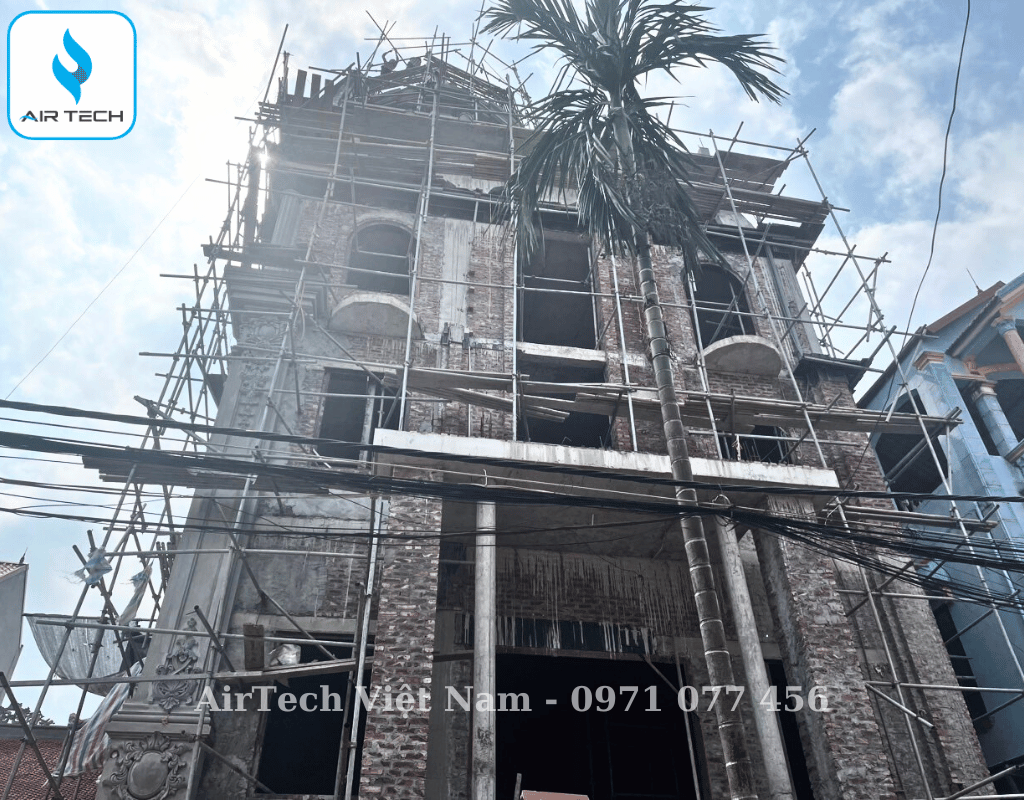

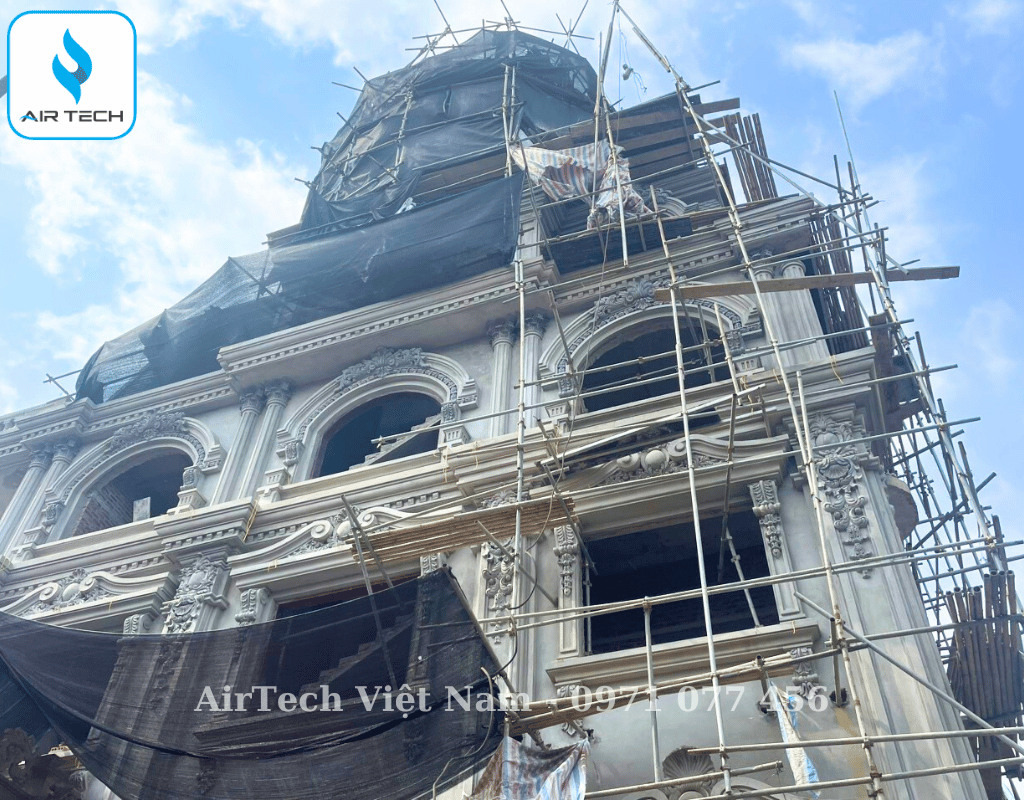

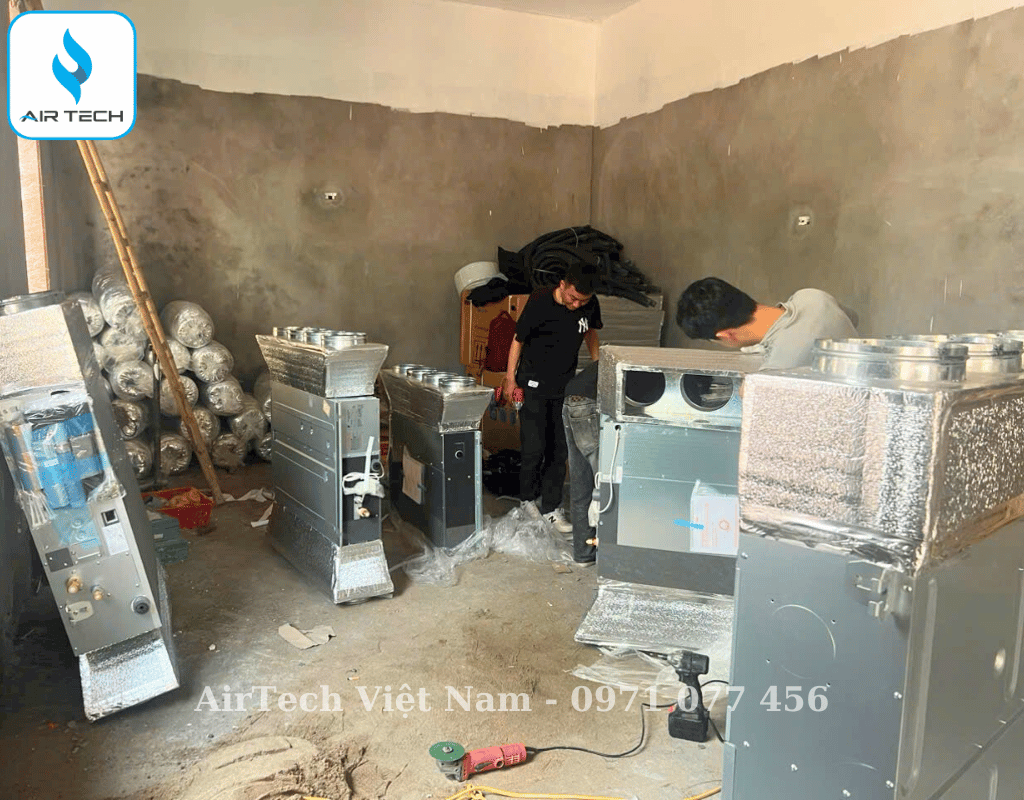

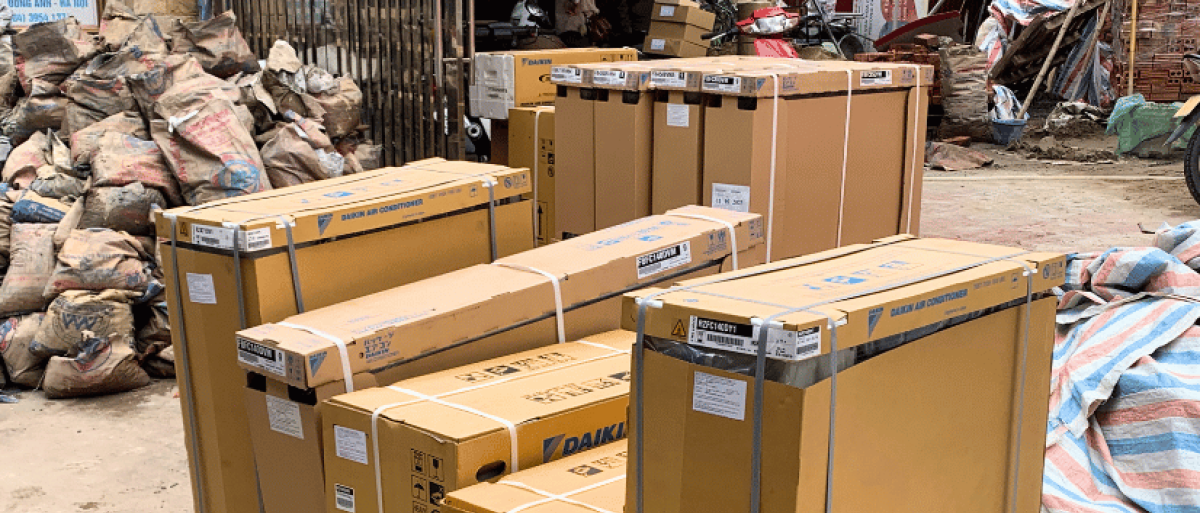

1. Ảnh giao máy + Lắp đặt phần thô

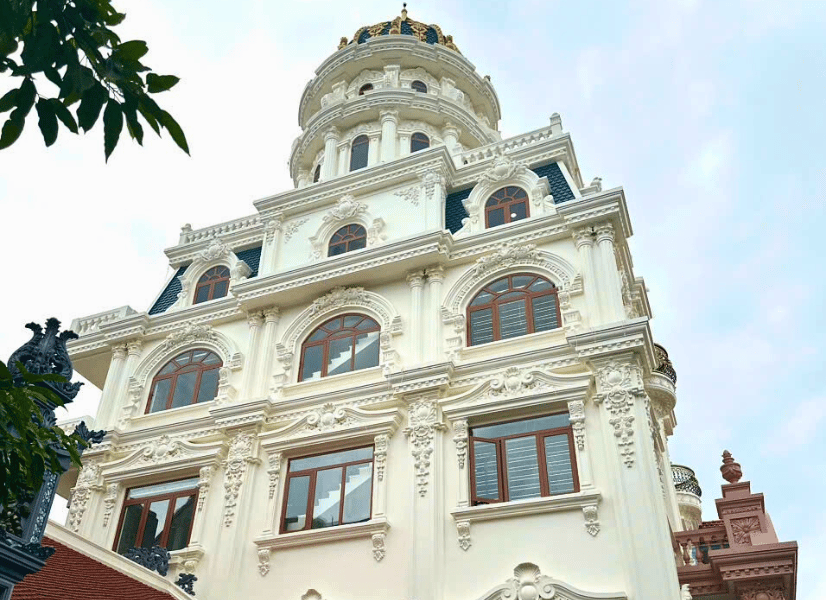

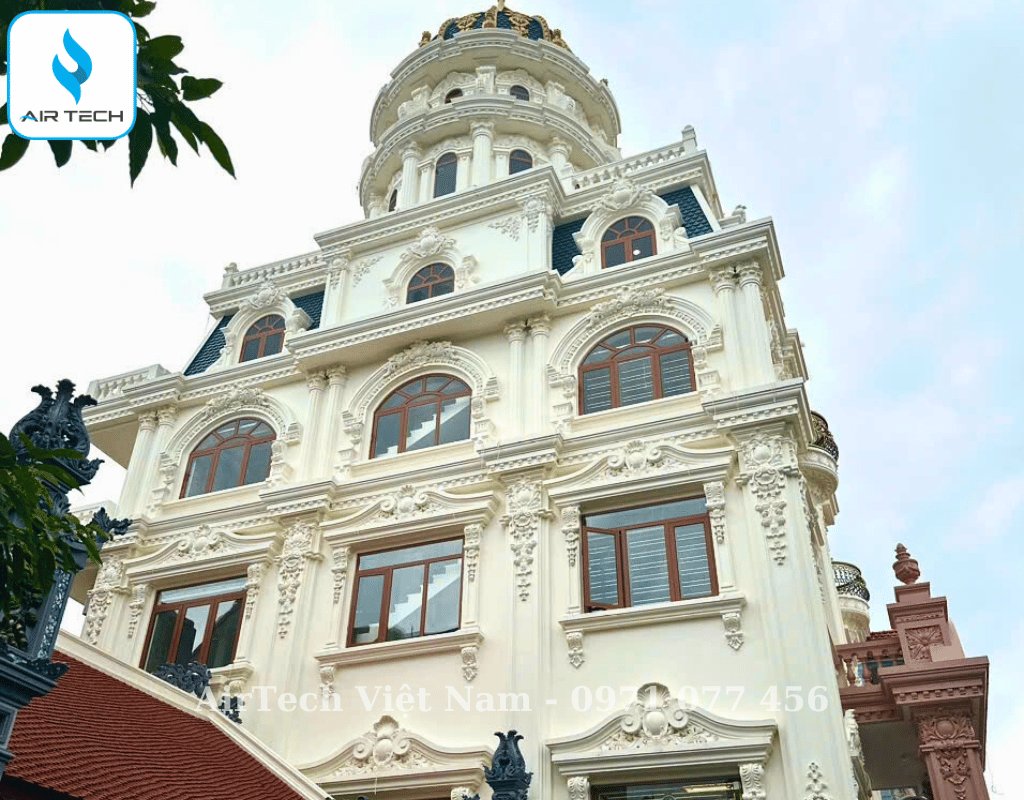

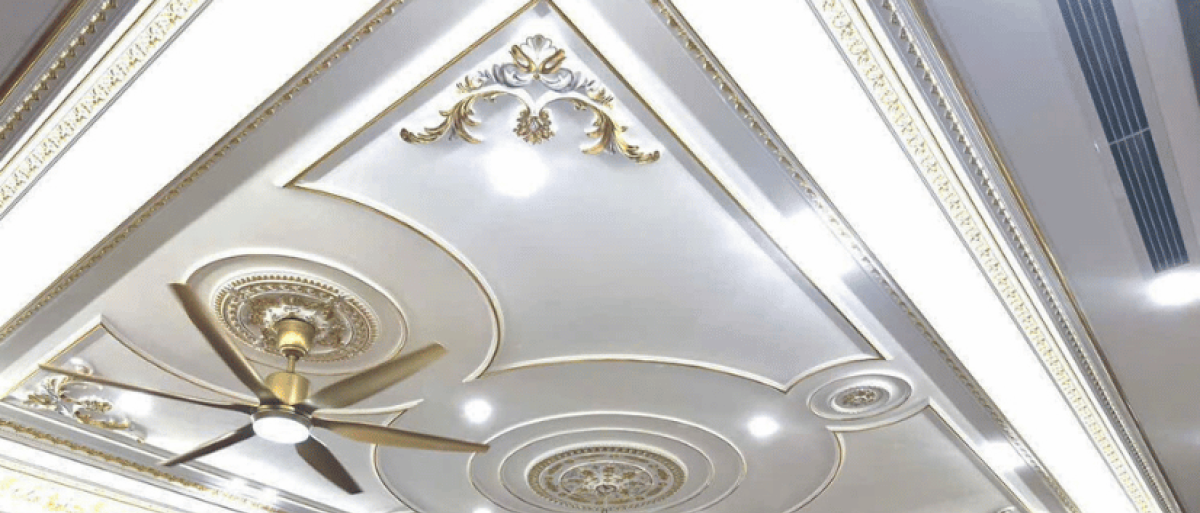

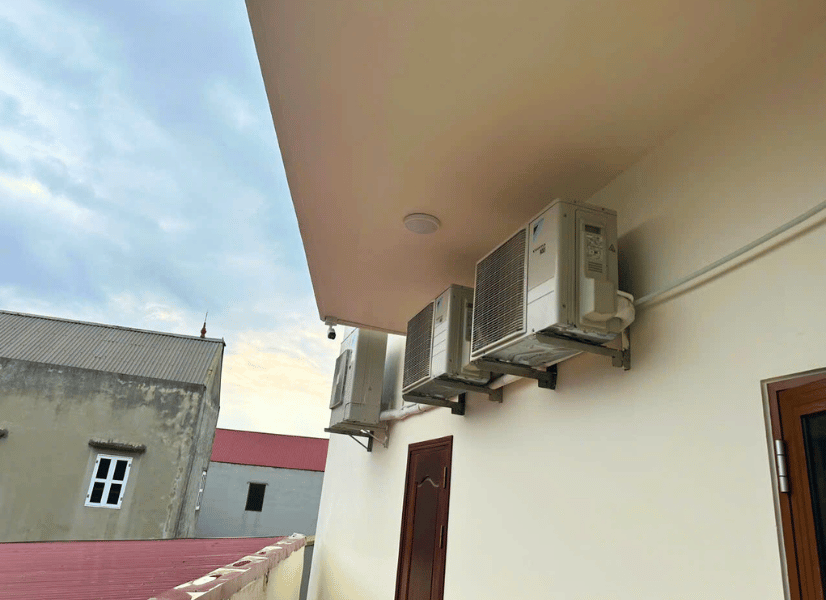

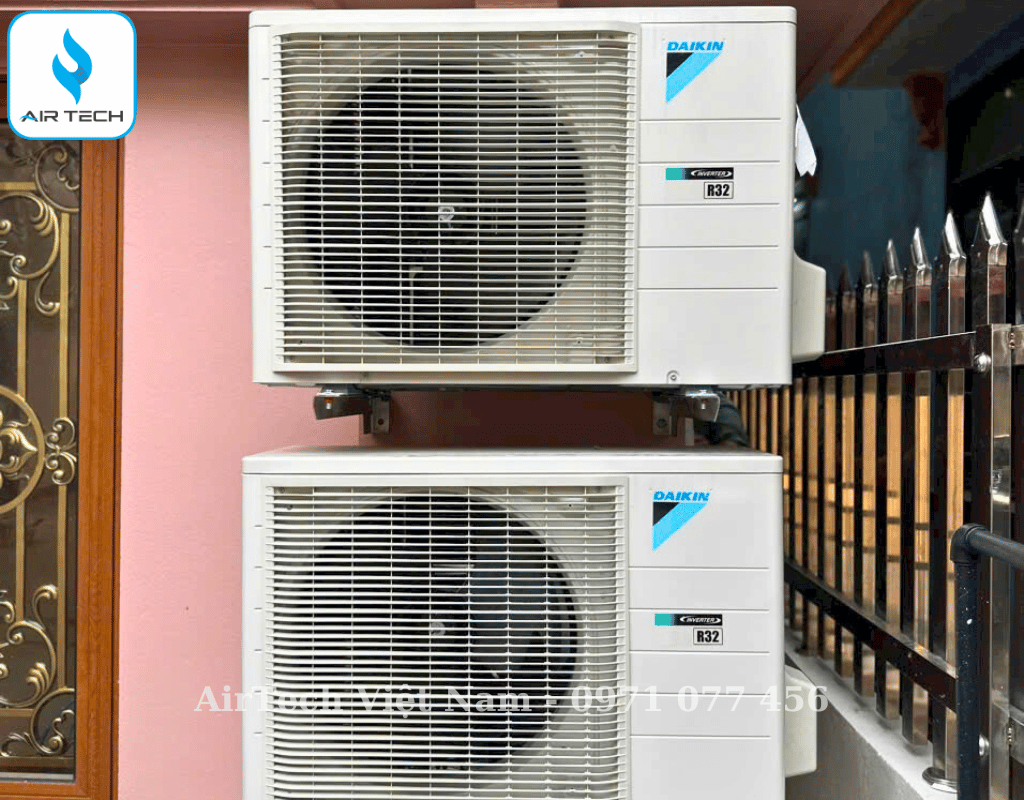

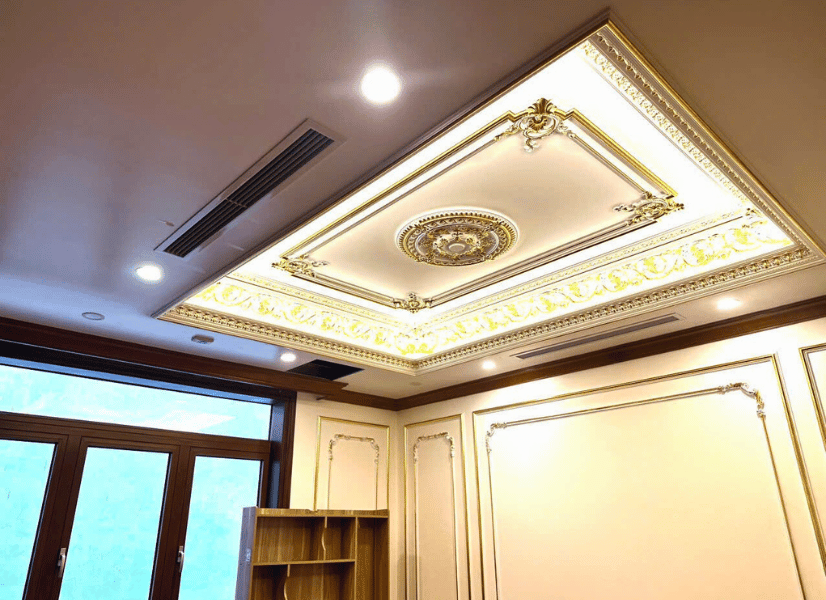

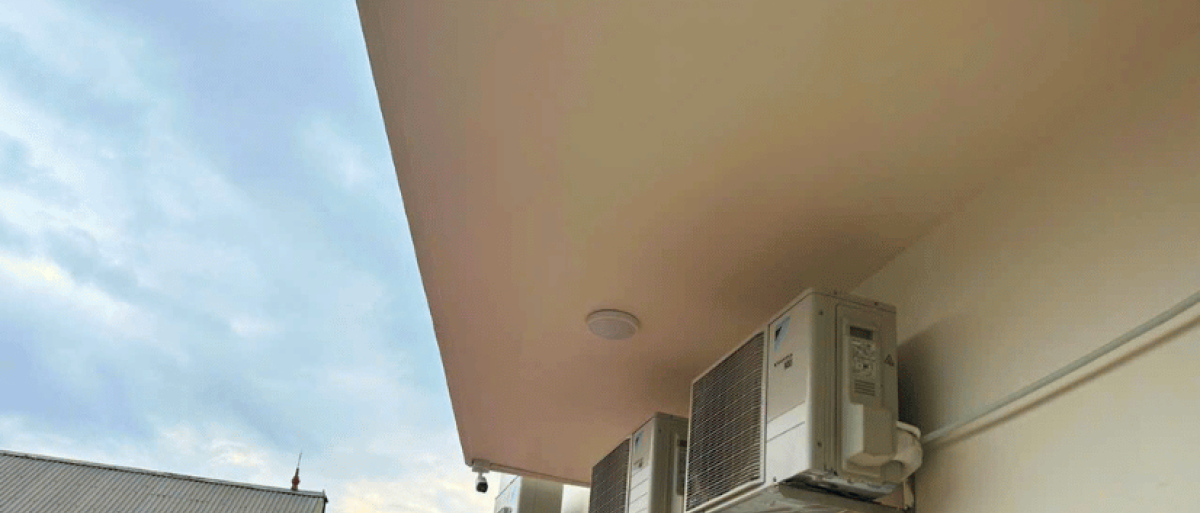

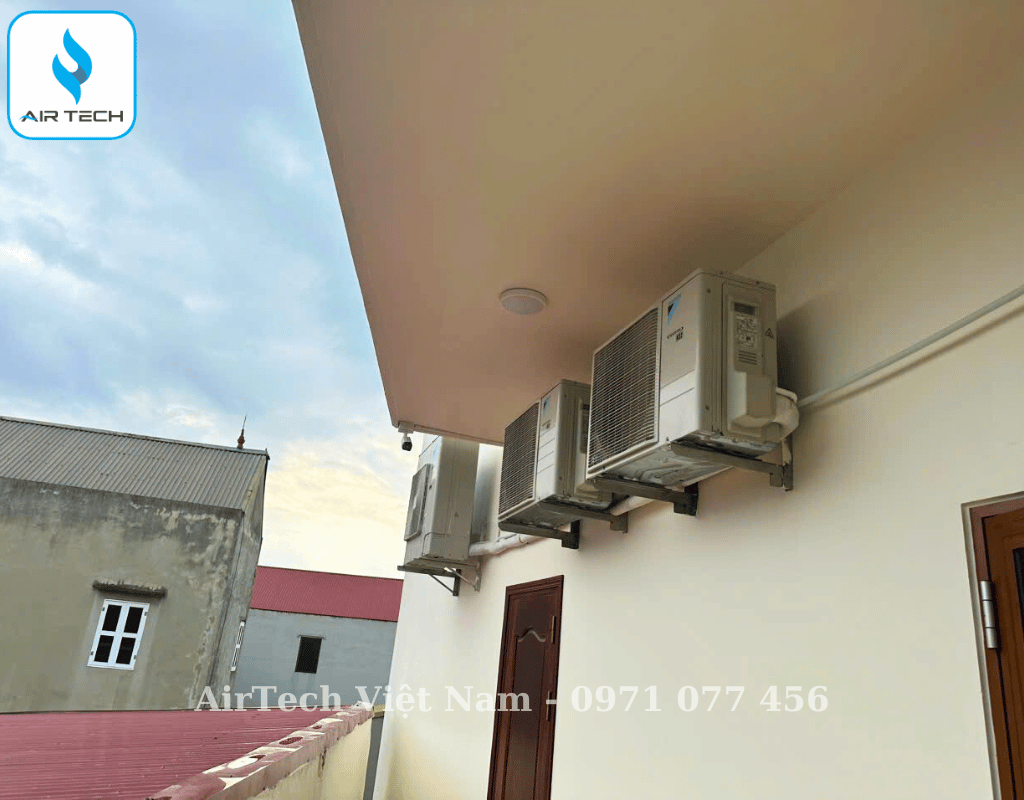

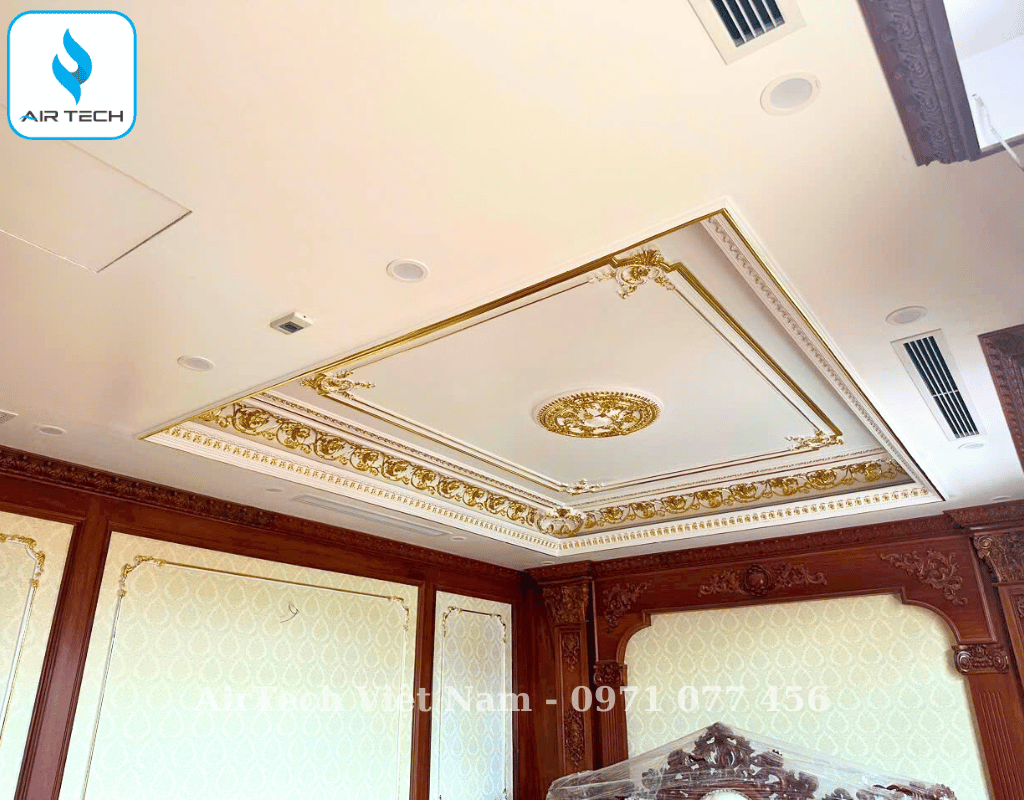

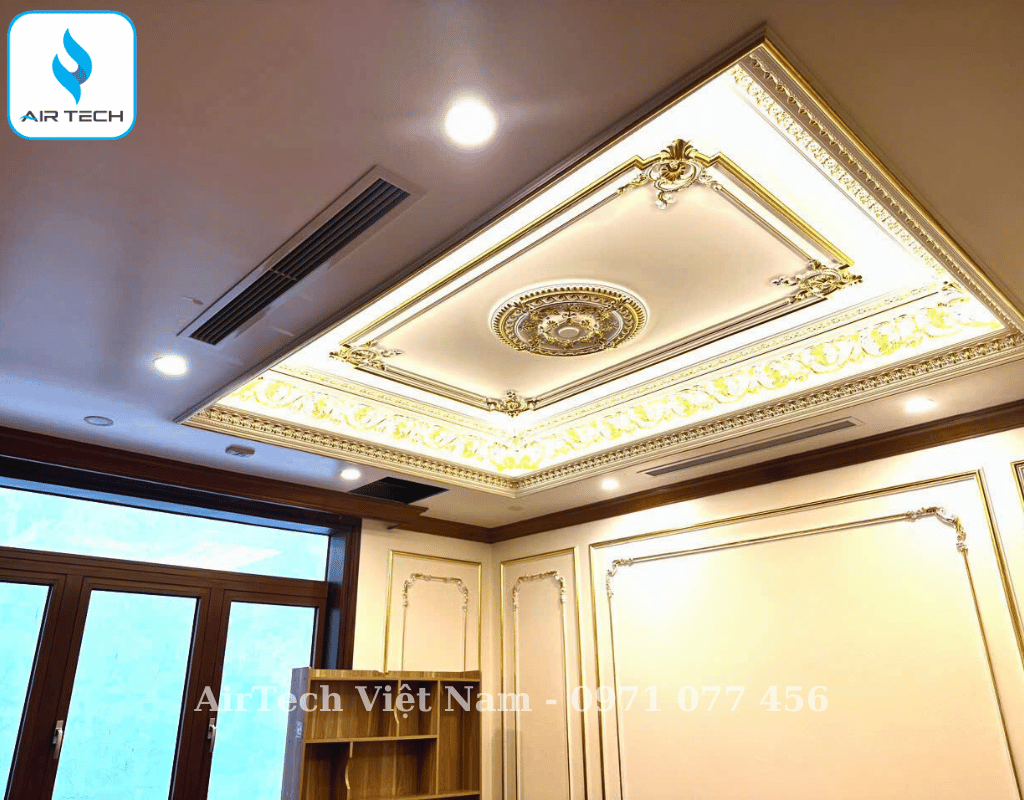

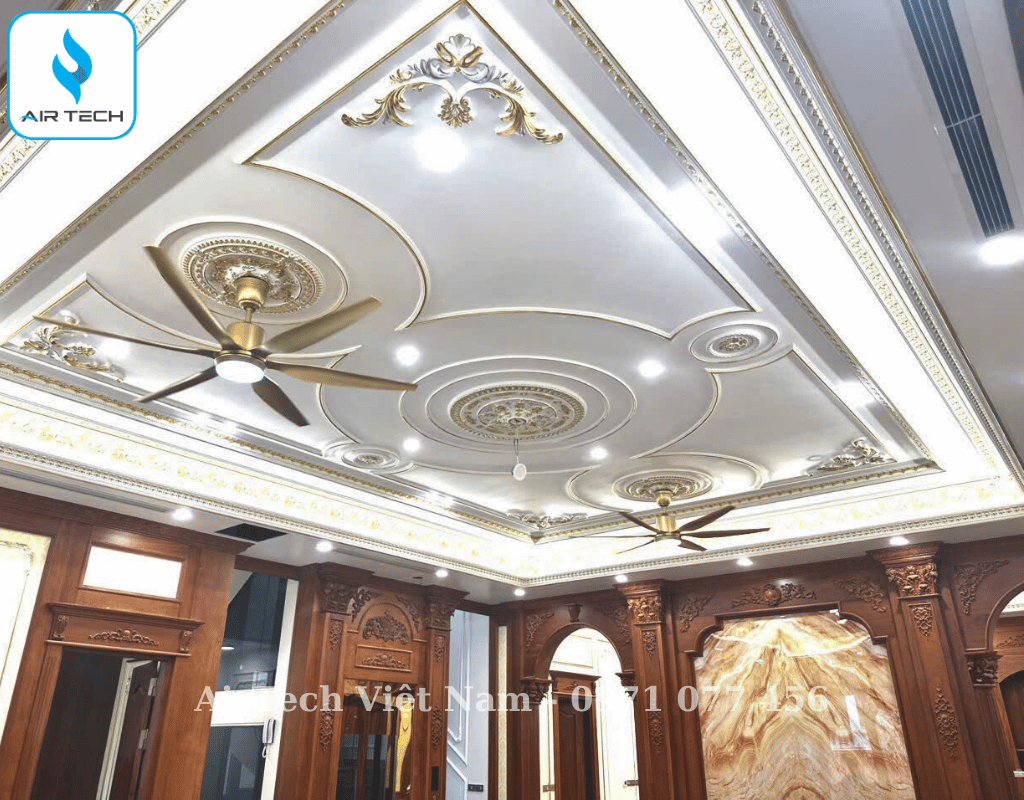

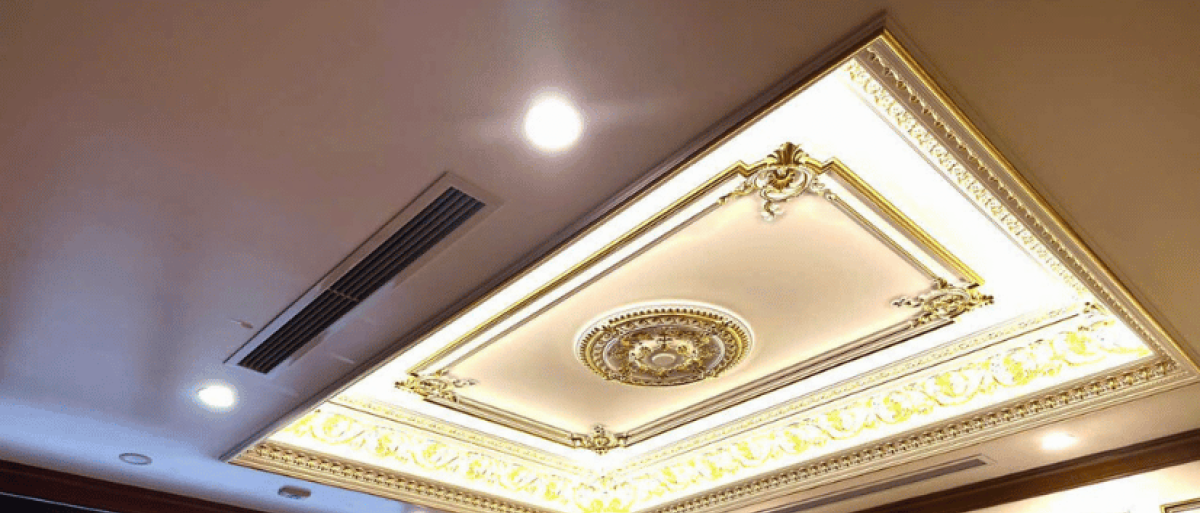

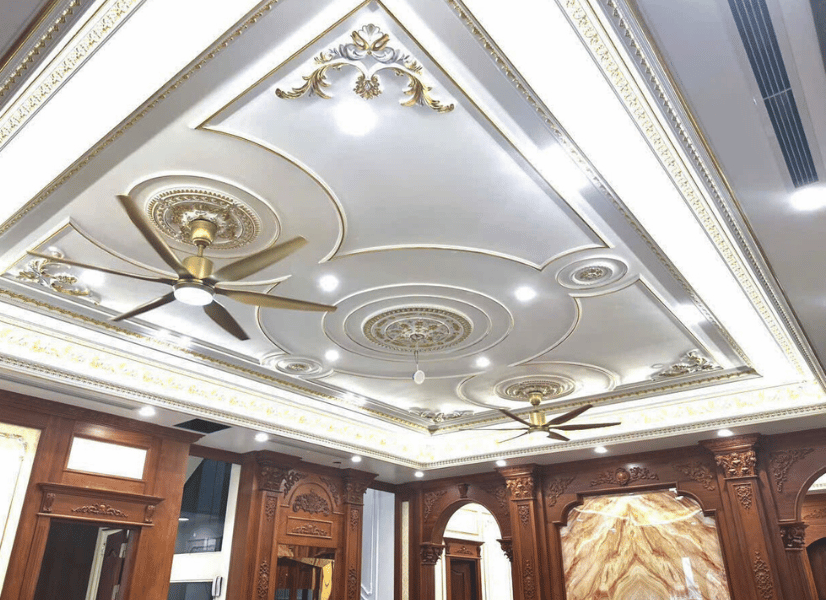

2. Ảnh hoàn thiện
