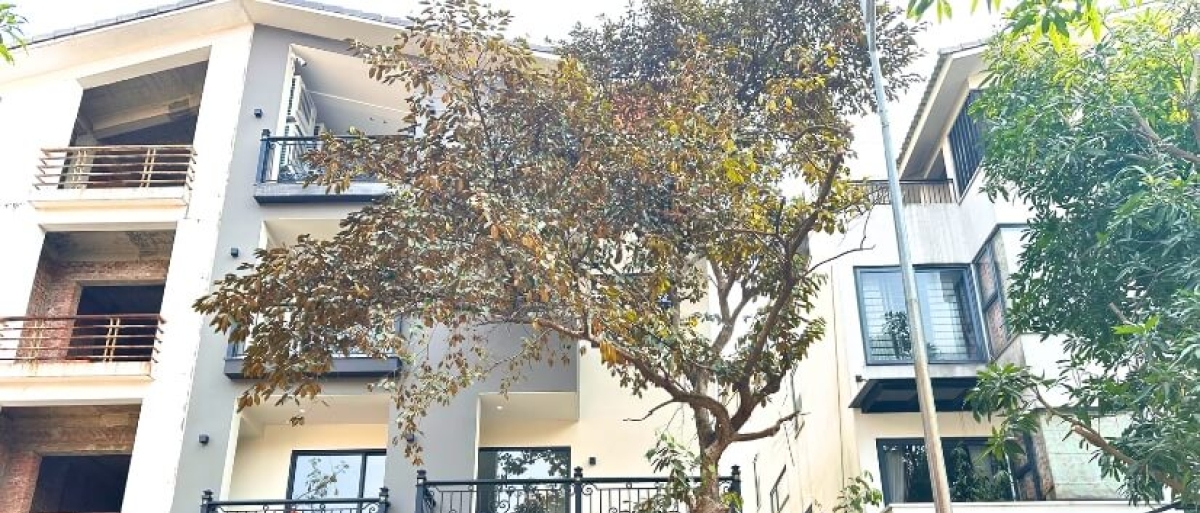

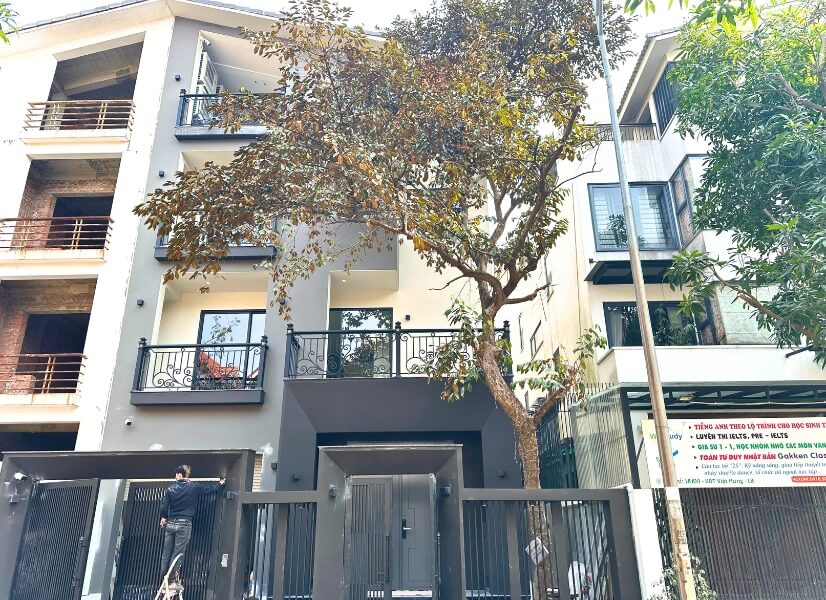

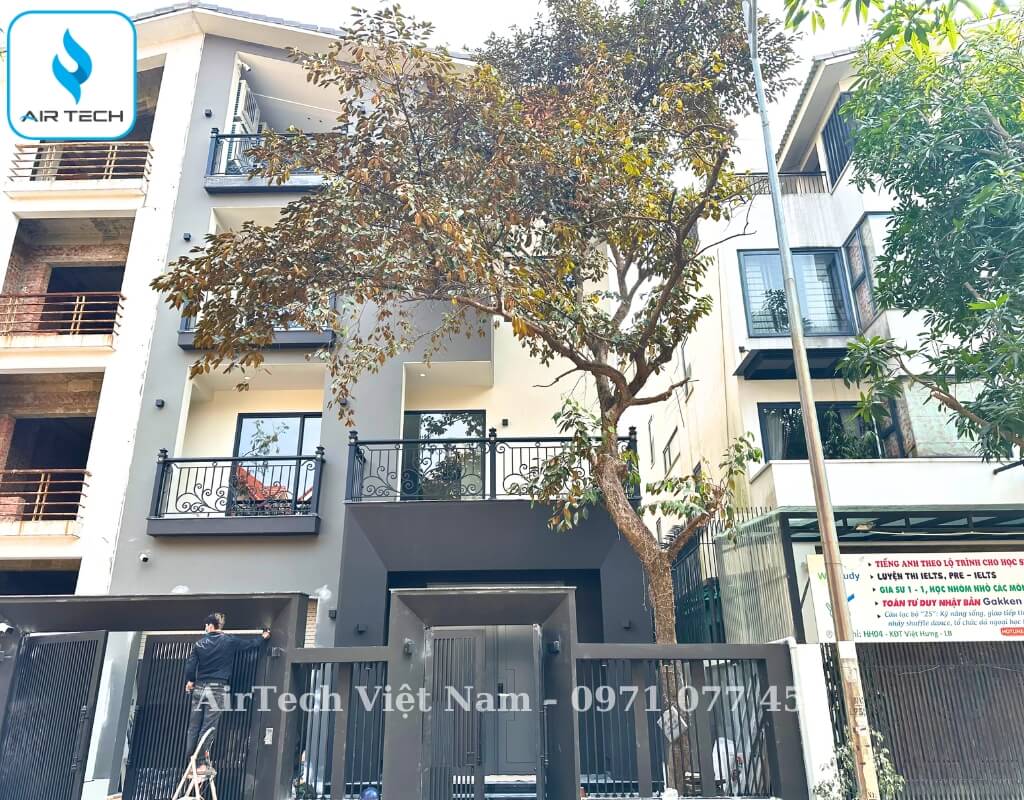

Biệt thự Việt Hưng
Đặc điểm công trình:
| Hạng mục | Thông tin chi tiết |
| Tên công trình | Biệt thự Việt Hưng |
| Loại công trình | Biệt thự tư nhân 4 tầng |
| Chủ nhà | Mrs Yến |
| Địa chỉ | Khu đô thị Việt Hưng, Long Biên, Hà Nội |
| Diện tích mặt sàn | 180 m² |
| Số phòng lắp đặt | 8 phòng |
| Tổng chi phí đầu tư | 580 triệu đồng |
|
Thiết bị lắp đặt |
- Hệ thống điều hòa Multi âm trần nối ống gió + âm trần nối ống gió cục bộ + điều hòa treo tường cục bộ |
| - Kết hợp hệ thống cấp khí tươi thu hồi nhiệt, lọc bụi mịn PM2.5 MIA | |
|
Đặc điểm nổi bật |
- Hệ thống điều hòa phân tổ giúp tối ưu điện năng, đảm bảo hoạt động độc lập từng khu vực; |
| - Hệ thống khí tươi cân bằng nhiệt, lọc sạch bụi mịn PM2.5, kiểm soát nồng độ CO₂, đảm bảo chất lượng không khí | |
| - Thiết kế âm trần nối ống gió kết hợp cửa gió thẩm mỹ, đồng bộ với nội thất cao cấp |
Phương án thiết kế công trình:
| Hạng mục | Nội dung chi tiết |
| Hệ thống điều hòa chính | Công trình được sử dụng hệ thống điều hòa Multi, dàn lạnh âm trần nối ống gió, kết hợp điều hòa cục bộ ống gió và treo tường. Toàn bộ thiết bị là điều hòa 2 chiều Inverter, vận hành êm ái và tiết kiệm điện năng. |
| Phân vùng hệ thống | Hệ thống điều hòa được chia thành 3 khu vực: 1. Không gian phòng bếp kèm sảnh là không gian rộng, tách rời 2. Các không gian phòng ngủ trên tầng 2 + 3, phòng khách 3. Không gian phòng giải trí tầng 4 |
| Mục tiêu thiết kế | Phân chia hệ thống theo khu vực giúp: - Tối ưu công năng sử dụng - Tiết kiệm điện năng - Đảm bảo tính liên tục khi vận hành: Trường hợp một tổ gặp sự cố, các tổ còn lại vẫn hoạt động bình thường, giúp gia chủ yên tâm sử dụng trong khi chờ AirTech đến kiểm tra và xử lý trong ngày. |
| Giải pháp thông gió, khí tươi | Công trình được tích hợp hệ thống cấp gió tươi thu hồi nhiệt với các chức năng nổi bật: - Cân bằng nhiệt độ luồng khí đưa vào phòng - Lọc Cacbon và bụi mịn PM2.5 - Đo nồng độ CO₂ trong không khí Hệ thống này giúp đảm bảo nguồn không khí sạch, đạt chuẩn, đồng thời giảm tải cho hệ thống điều hòa và tiết kiệm điện năng đáng kể cho gia chủ. |
Giải pháp kỹ thuật từ AirTech:
| Hạng mục | Nội dung chi tiết |
| Yêu cầu kỹ thuật từ chủ đầu tư | – Hệ thống điều hòa phải đảm bảo vận hành ổn định, làm lạnh sâu, phân vùng độc lập từng khu vực. – Đảm bảo tính thẩm mỹ, giấu kín thiết bị trong không gian nội thất cao cấp. – Cung cấp nguồn khí tươi sạch cho toàn bộ không gian khép kín, hạn chế khí tù, kiểm soát độ ẩm và bụi mịn PM2.5. – Tối ưu hóa tiết kiệm điện năng, dễ dàng bảo trì – bảo dưỡng sau vận hành. |
| Giải pháp từ AirTech | – Chọn hệ thống điều hòa cục bộ đối với không gian rộng, tách biệt như phòng bếp. Đối với không gian phòng khách sẽ được khéo léo kết hợp cùng 3 tổ Multi gồm những phòng ngủ trên tầng 2 + tầng 3. Riêng không gian giải trí, xem phim trên tầng 4 dùng điều hòa treo tường cục bộ. – Sử dụng dàn lạnh âm trần nối ống gió cục bộ FBA, FMA ,CDXM, đi kèm giải pháp giấu kín thiết bị, chỉ để lộ cửa gió – đảm bảo thẩm mỹ tuyệt đối. – Tích hợp hệ thống cấp khí tươi thu hồi nhiệt, lọc bụi mịn PM2.5, Cacbon, đo CO₂ – phù hợp tiêu chuẩn sống cao cấp và sức khỏe người sử dụng. – Tính toán công suất chính xác theo từng phòng và diện tích sử dụng, giúp tối ưu điện năng và giảm chi phí đầu tư. – Thiết kế bản vẽ chi tiết: đường ống đồng, ống gió, điện điều khiển, đảm bảo đồng bộ giữa các giai đoạn thi công (phần thô – hoàn thiện). |

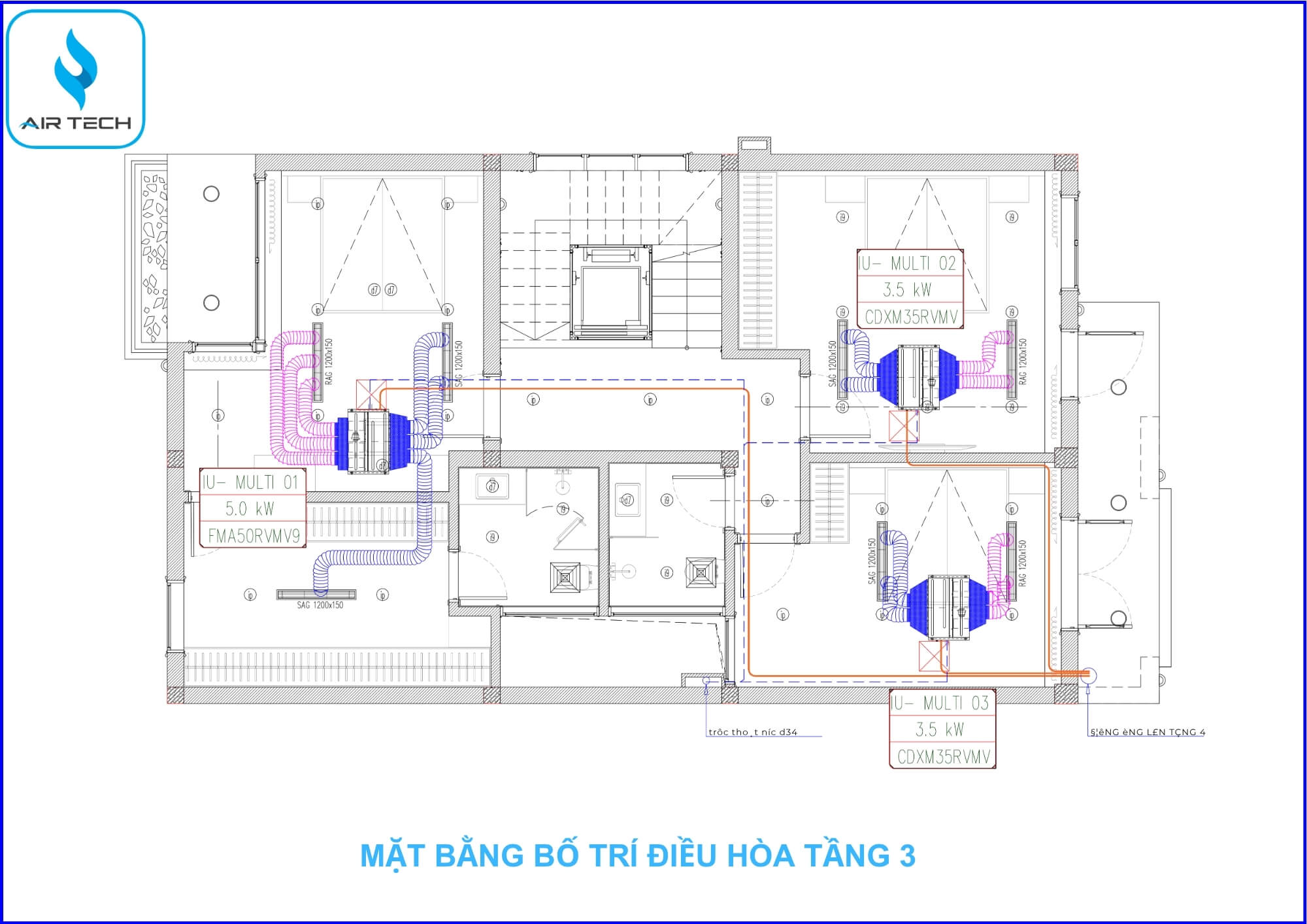

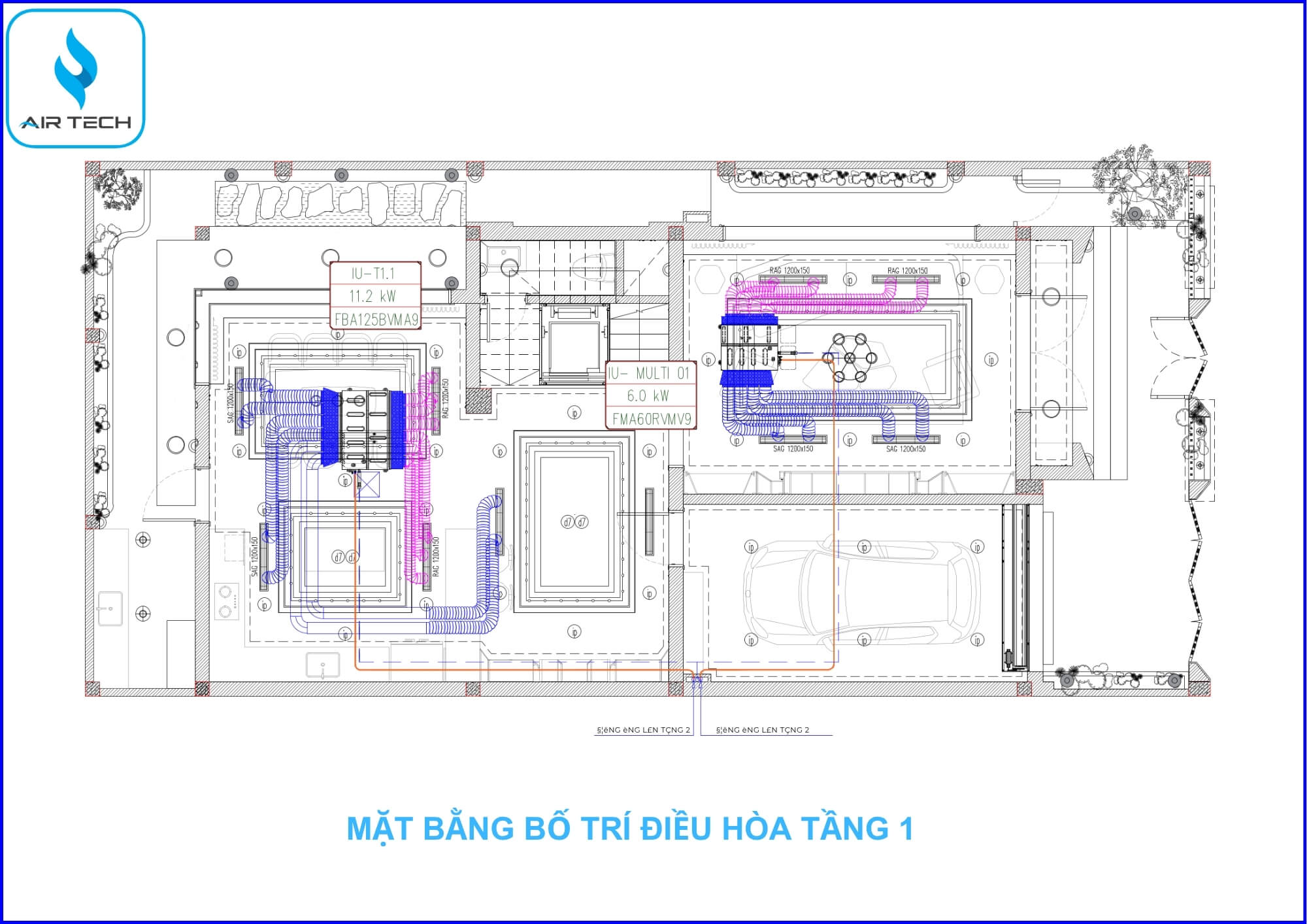

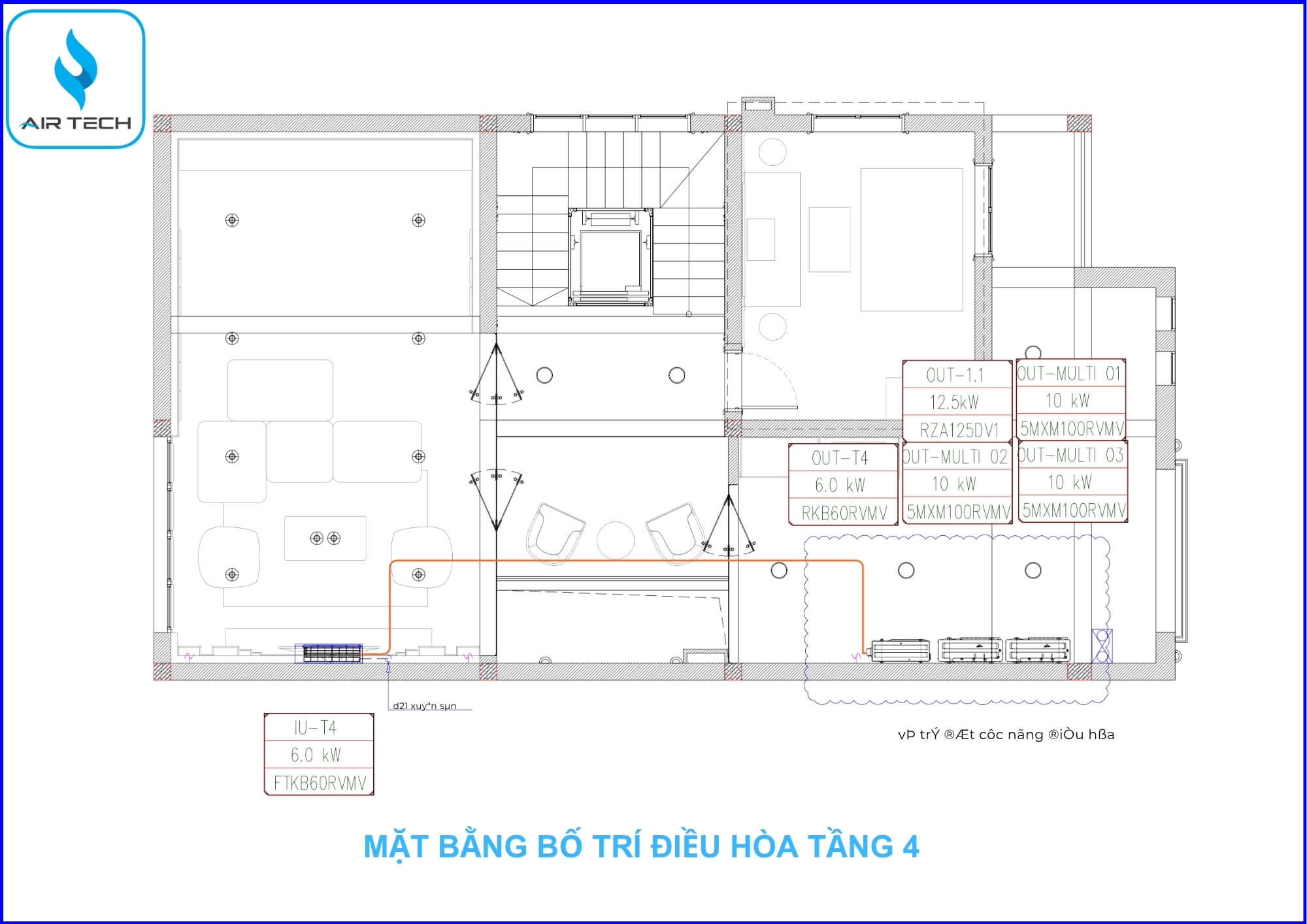

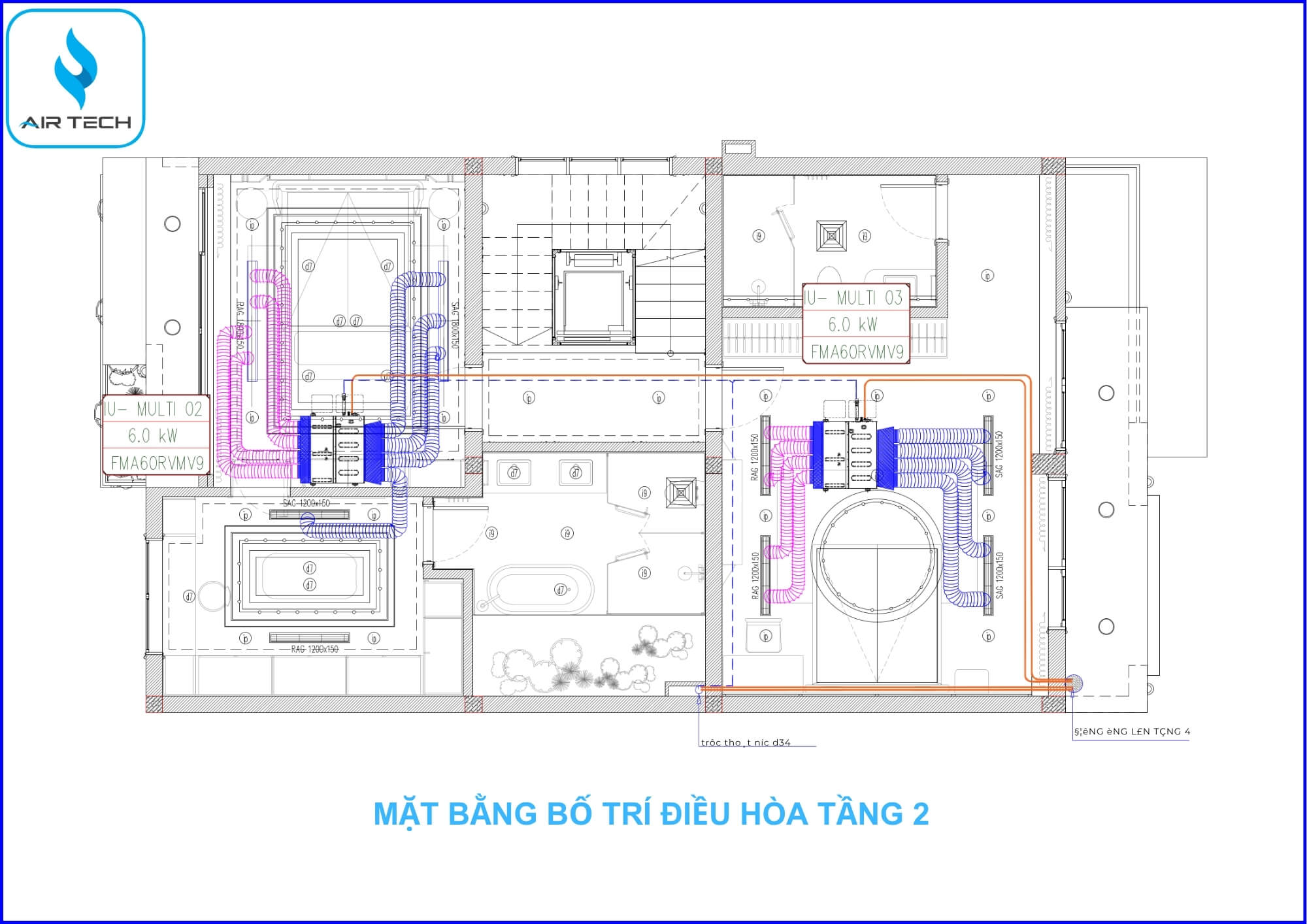

Bản vẽ kỹ thuật chi tiết hệ thống điều hòa & khí tươi biệt thự Việt Hưng do AirTech thiết kế và triển khai như sau:
.jpg)
.jpg)
.jpg)
.jpg)
Cấu hình chi tiết hệ thống điều hòa tại biệt thự Việt Hưng:
| Tổ | Thiết bị chính | Loại dàn lạnh | Công suất (Btu/h) | Vị trí sử dụng | Diện tích |
| Tổ 1 (Không gian rộng ) |
Điều hòa âm trần nối ống gió 2 chiều, inverter | FBA125BVMA9/ RZA125DV1 |

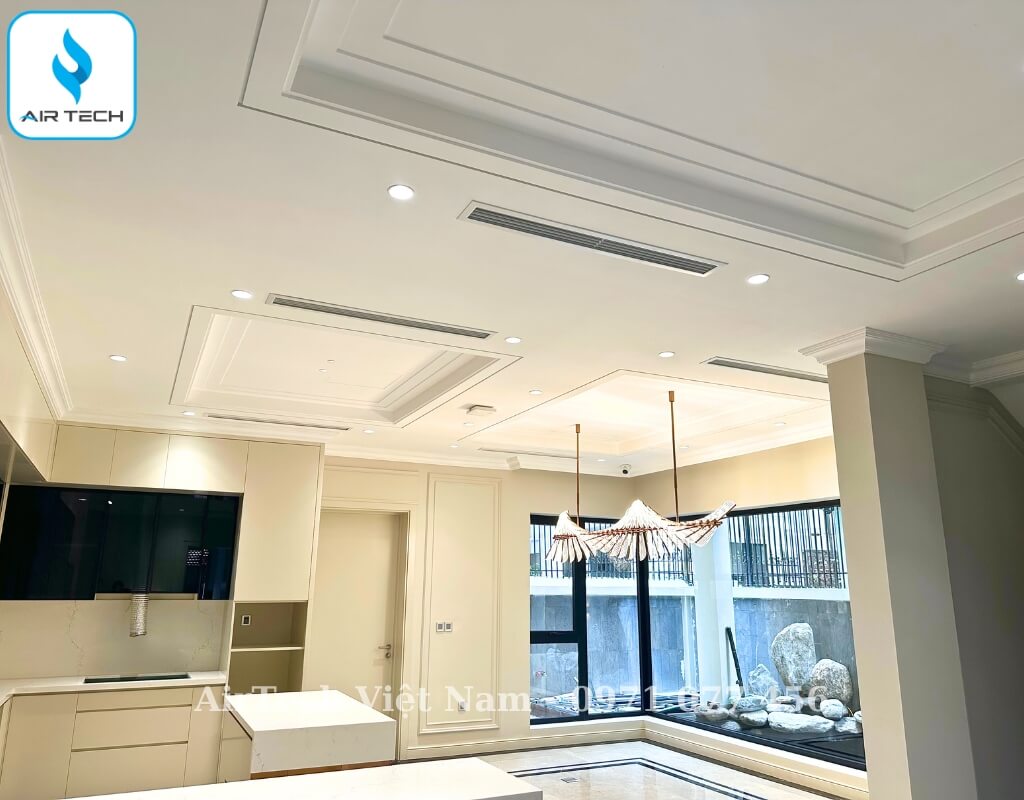

47.800 | Phòng bếp + sảnh (T1) | 50-60 m²/phòng |
|
Tổ 2 |
Dàn nóng Multi 2 chiều inveter – 5MXM100RVMV |
FMA60RVMV9 | 20.500 | Phòng khách (T1) | 26-30 m² |
| FMA50RVMV9 | 18.000 | Phòng ngủ 03 (T3) | 25 m² | ||
|
Tổ 3 |
Dàn nóng Multi 2 chiều inveter – 5MXM100RVMV |
FMA60RVMV9 | 20.500 | Phòng 01- Matser + thay đồ (T2) | 30 m² |
| CDXM35RVMV | 12.000 | Phòng ngủ 04 (T3) | 25 m² | ||
|
Tổ 4 |
Dàn nóng Multi 2 chiều inveter – 5MXM100RVMV |
FMA60RVMV9 | 20.500 | Phòng 02+ thay đồ (T2) | 30 m² |
| CDXM35RVMV | 12.000 | Phòng ngủ 05 (T3) | 25 m² | ||
| Hệ thống khí tươi thu hồi nhiệt MIA | Tích hợp song song | MIA-AHE25GL | 250M3/H | Không gian phòng ngủ tầng 2+ tầng 3 | Đảm bảo toàn bộ khu vực sinh hoạt & nghỉ ngơi được cấp khí sạch, cân bằng nhiệt, lọc PM2.5, Cacbon và kiểm soát CO₂ |

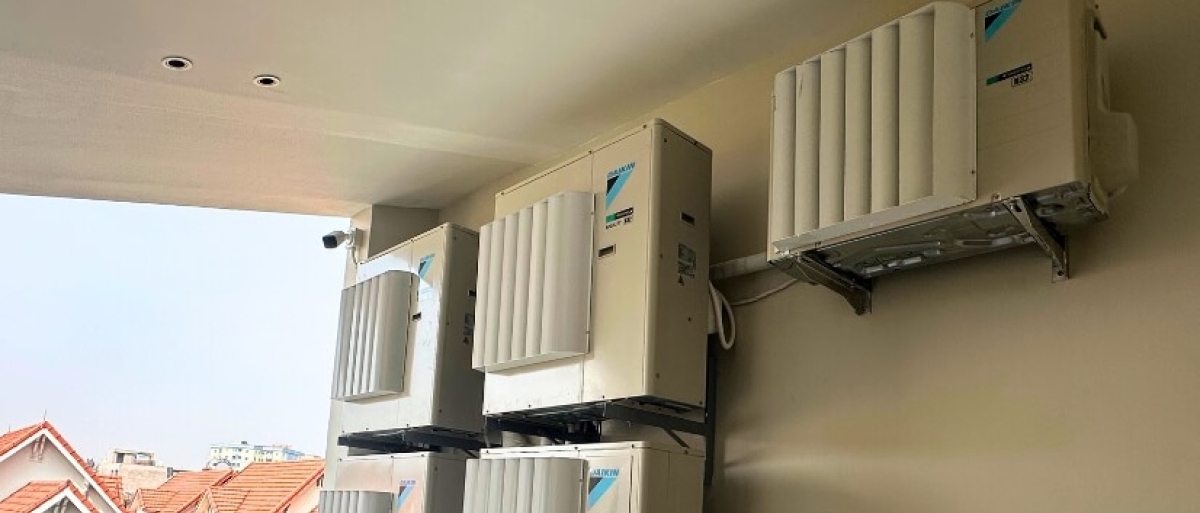

Hình ảnh thi công lắp đặt hệ thống điều hòa tại biệt thự Đông Anh:

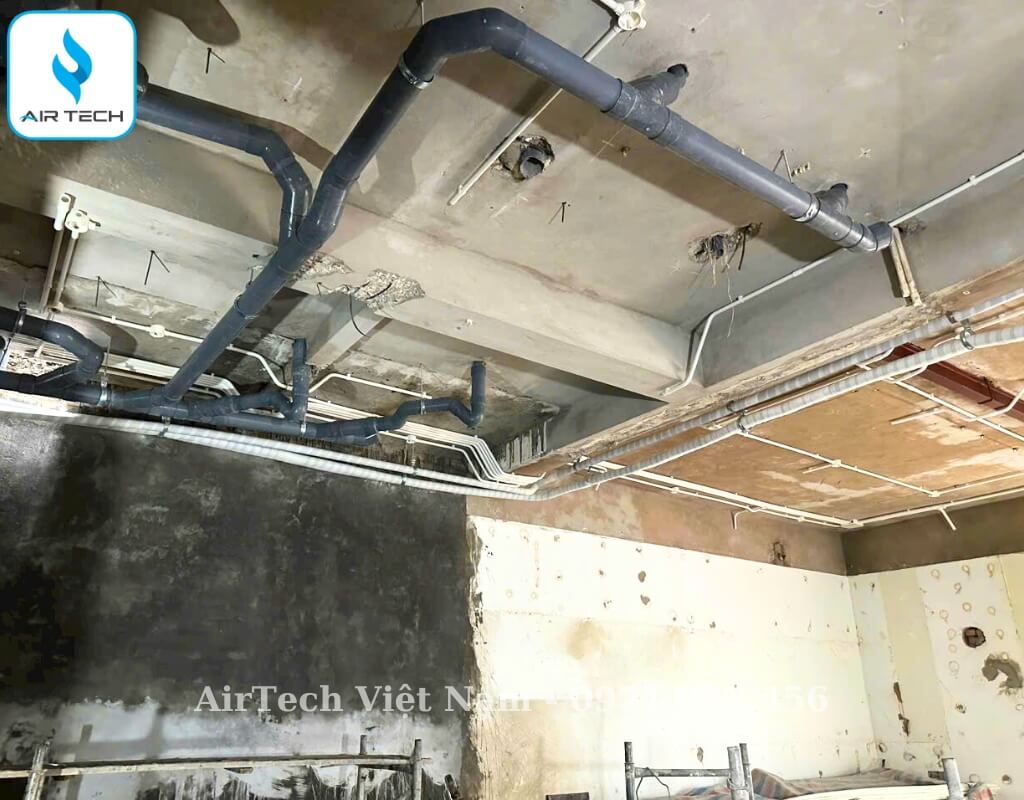

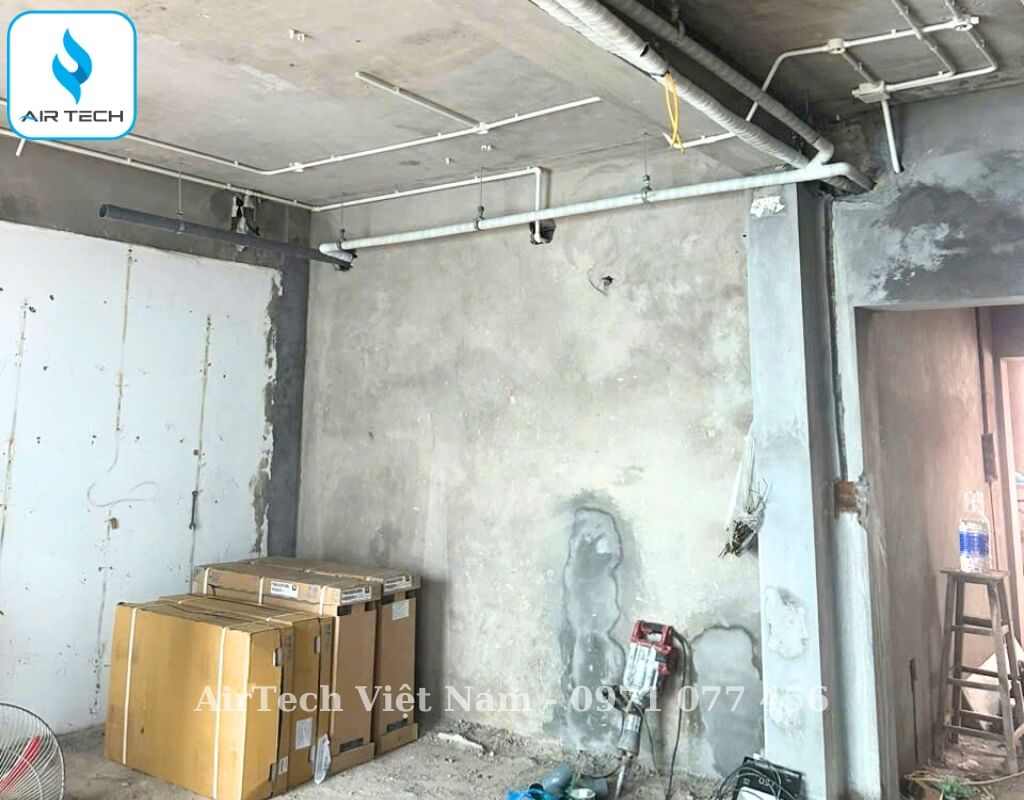

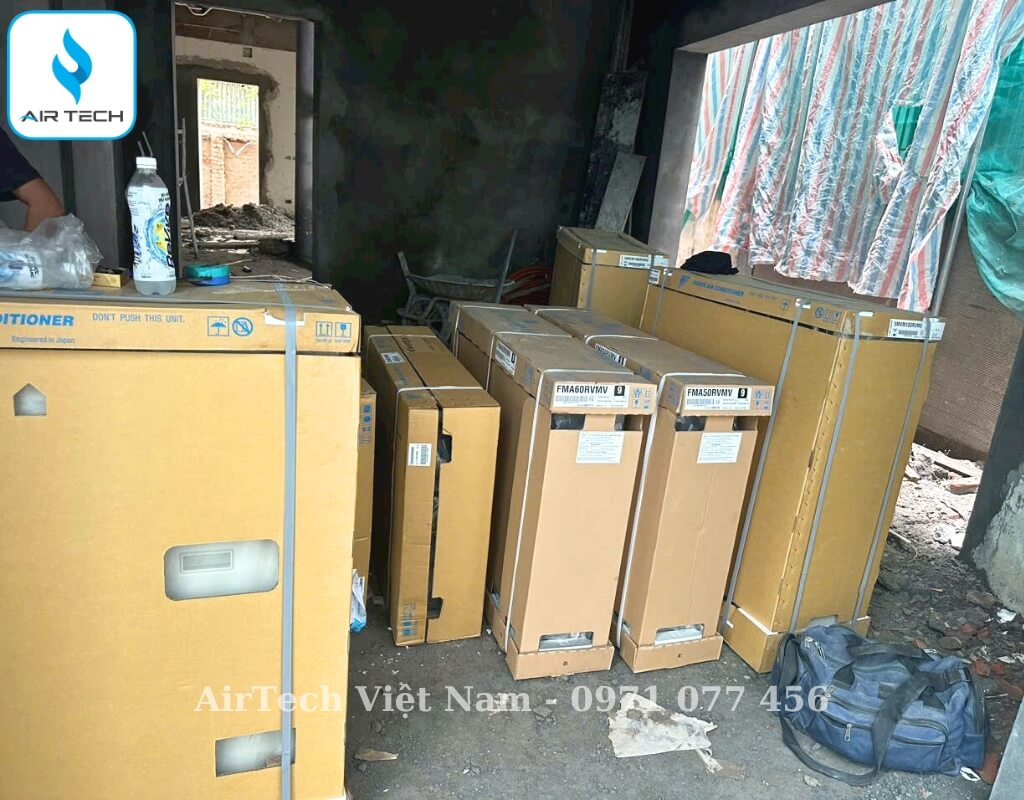

1. Ảnh giao máy + Lắp đặt phần thô

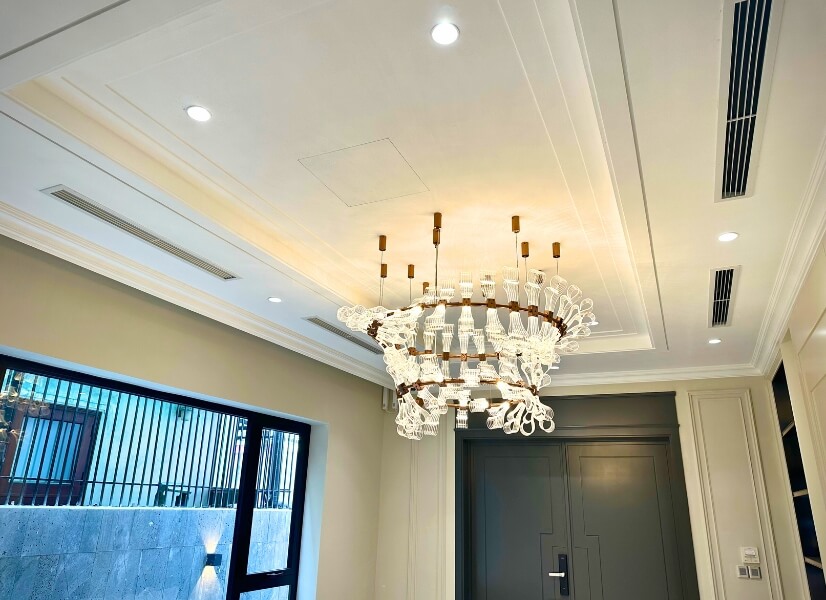

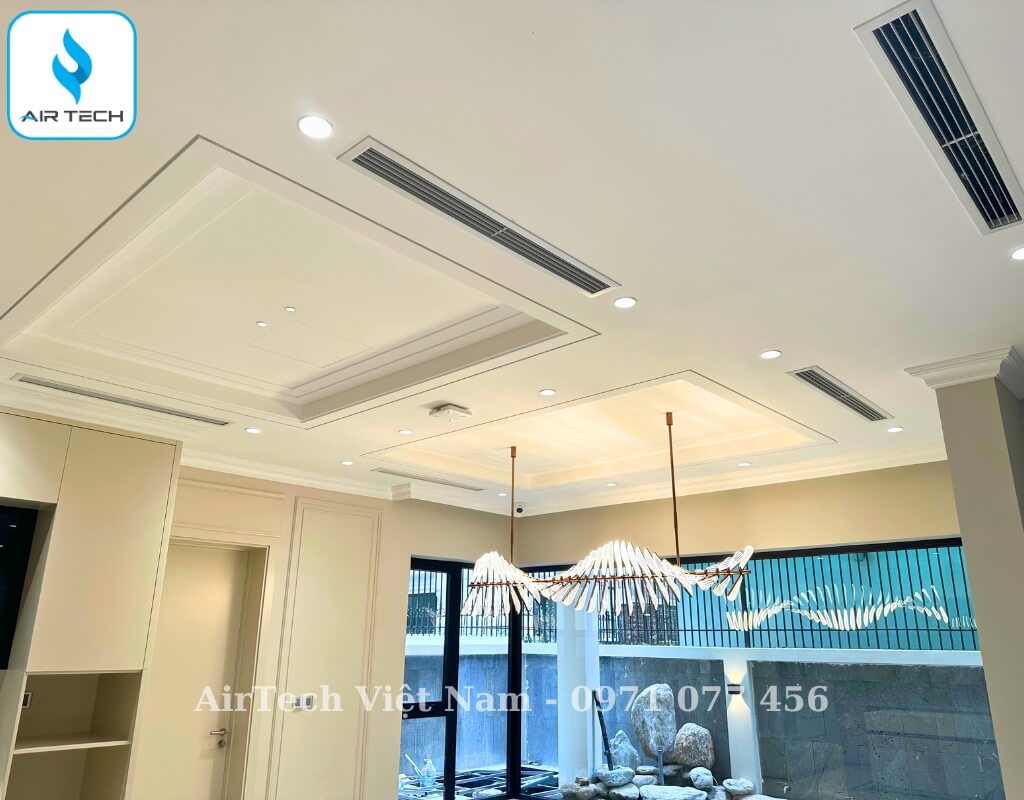

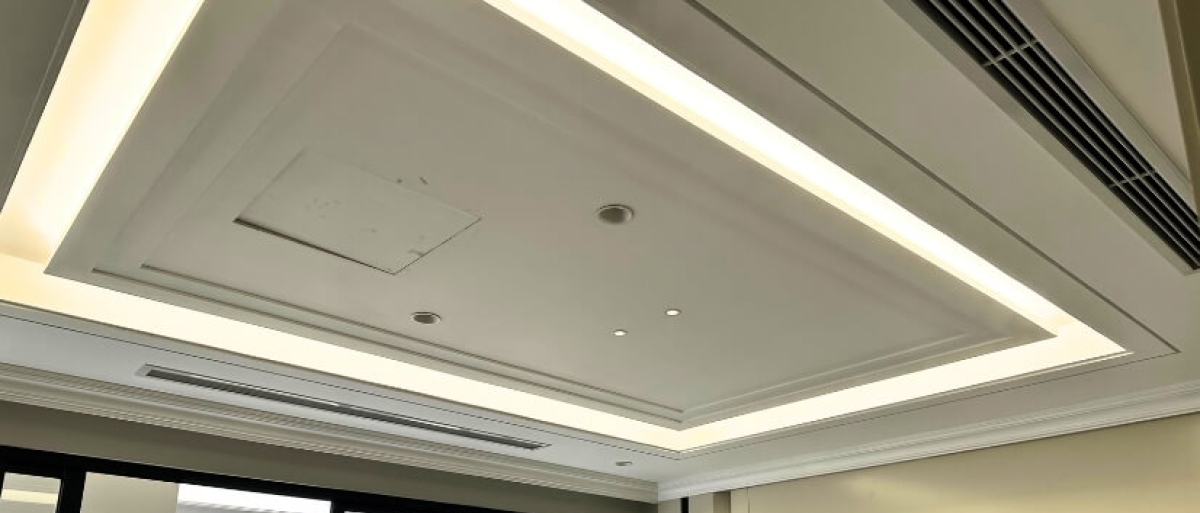

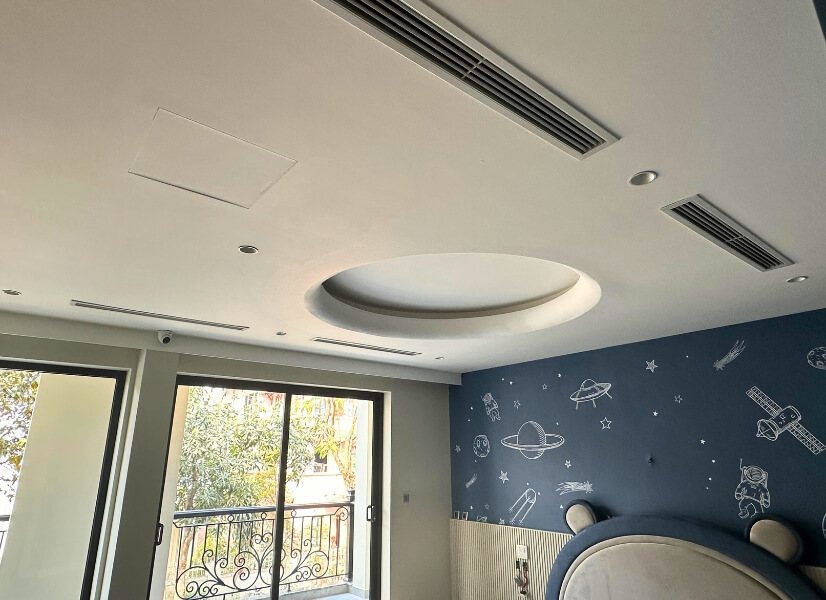

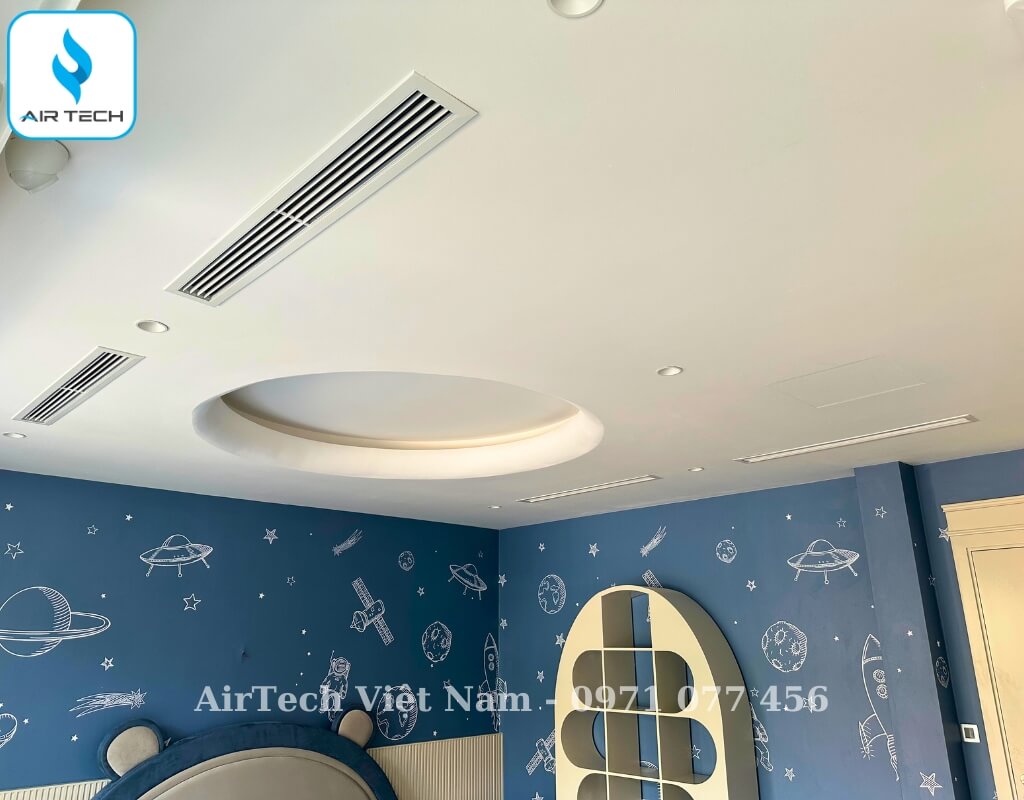

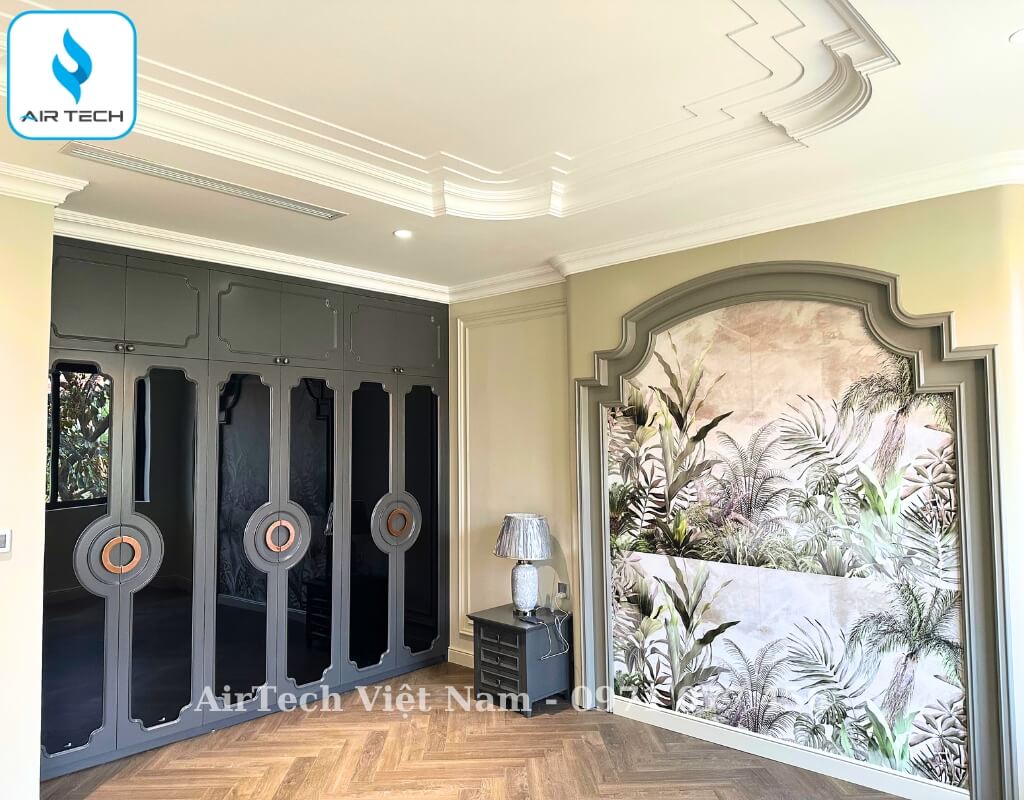

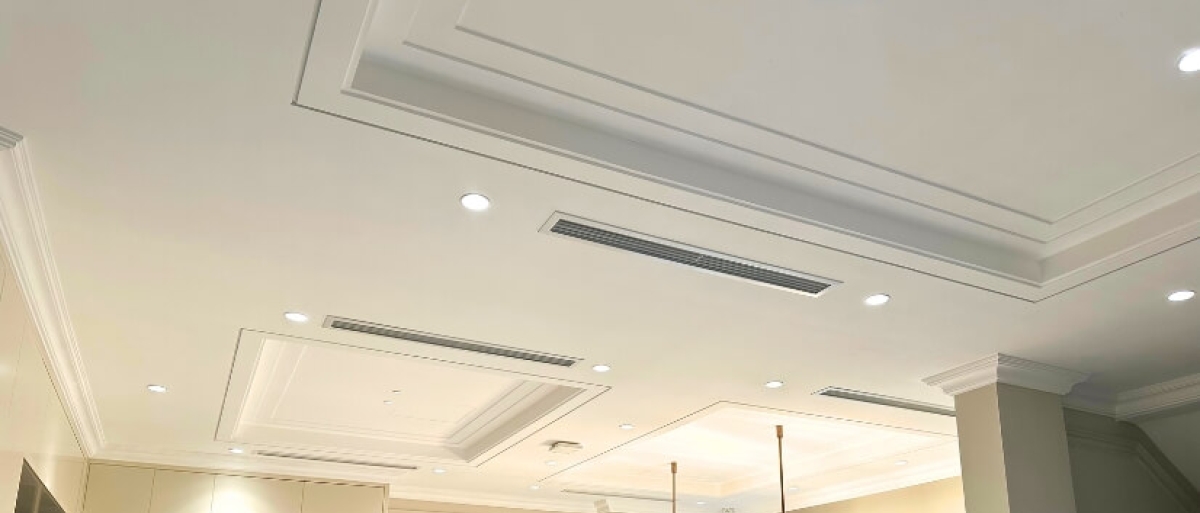

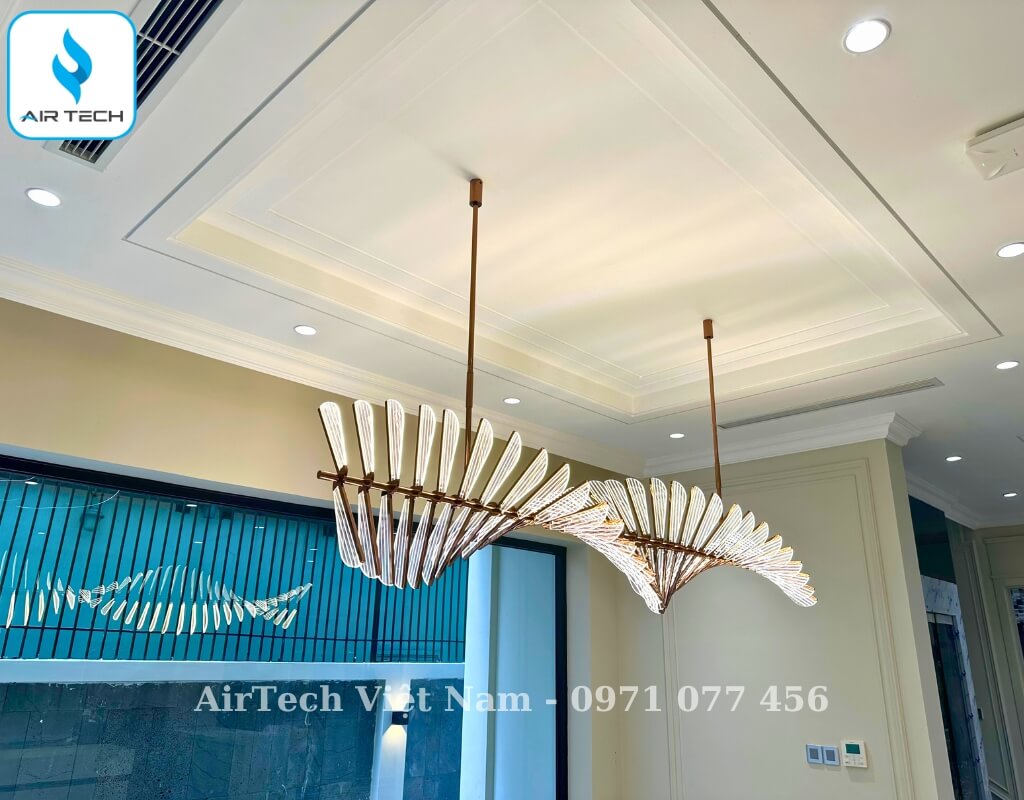

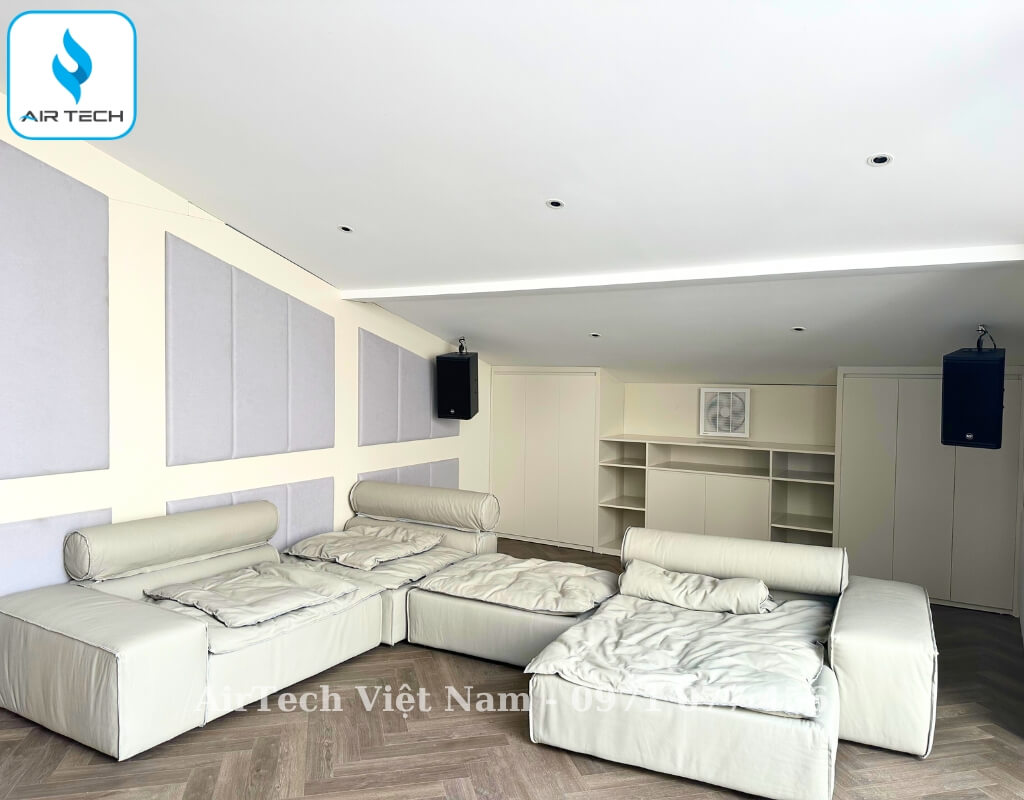

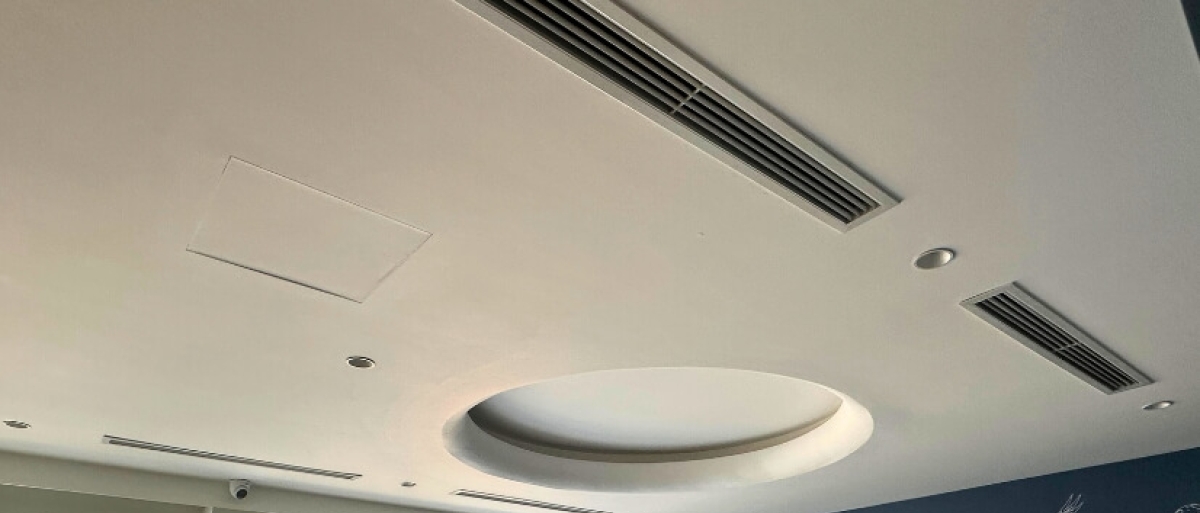

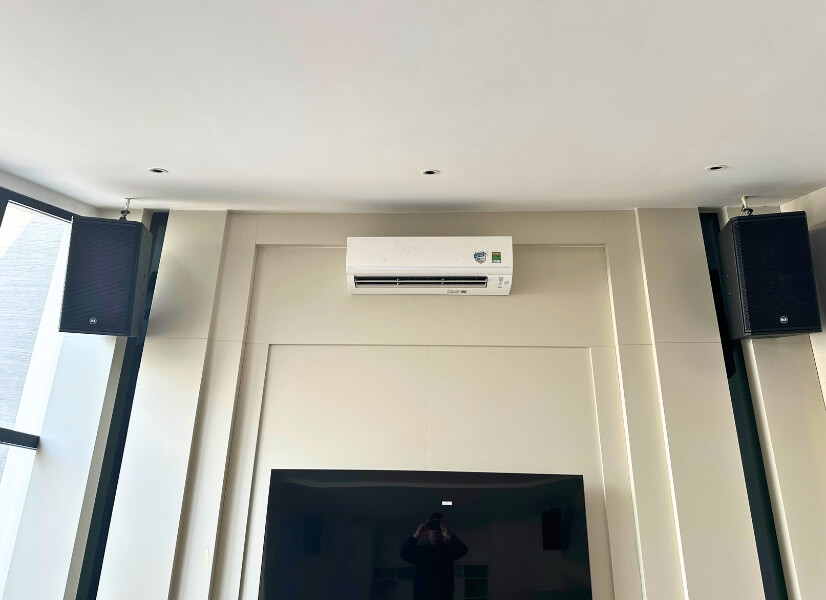

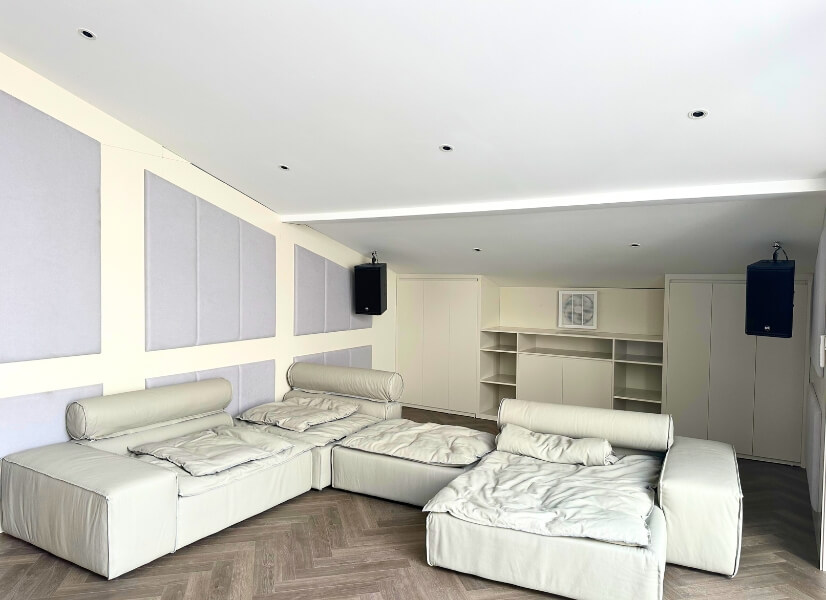

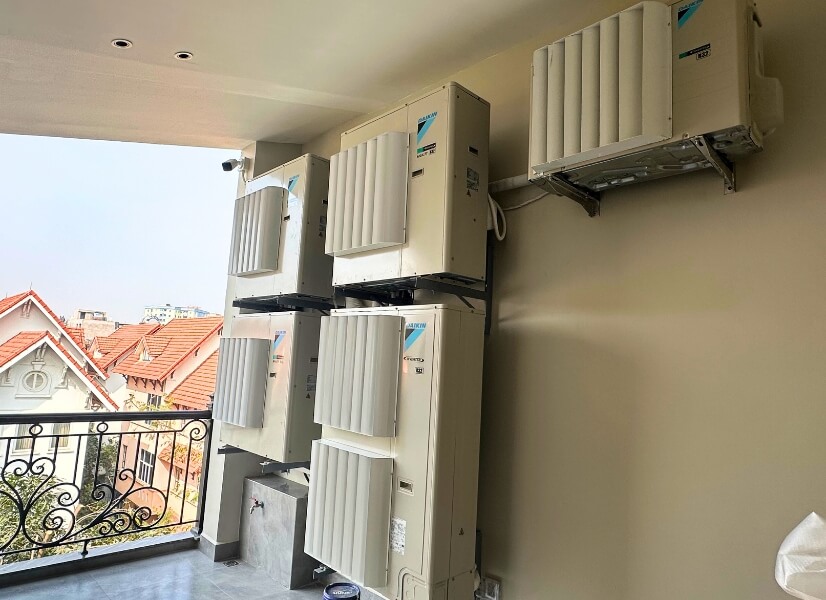

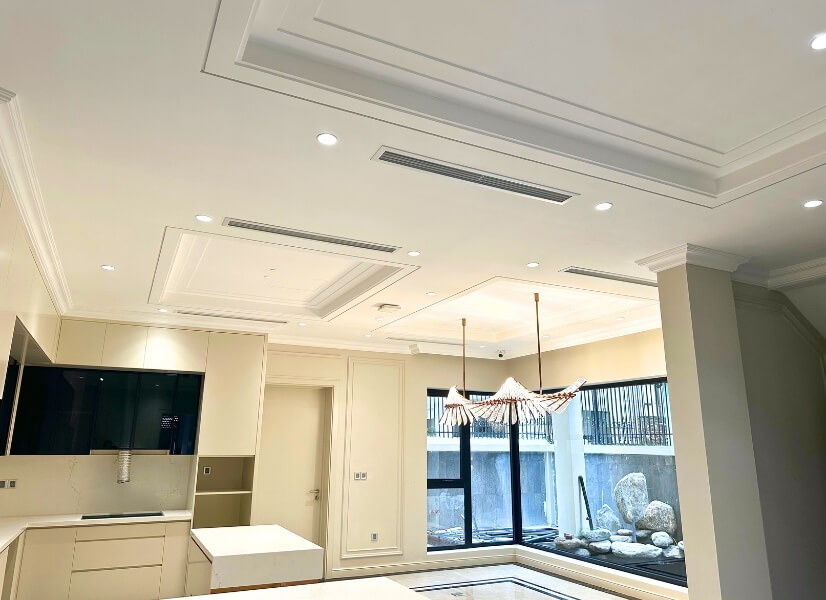

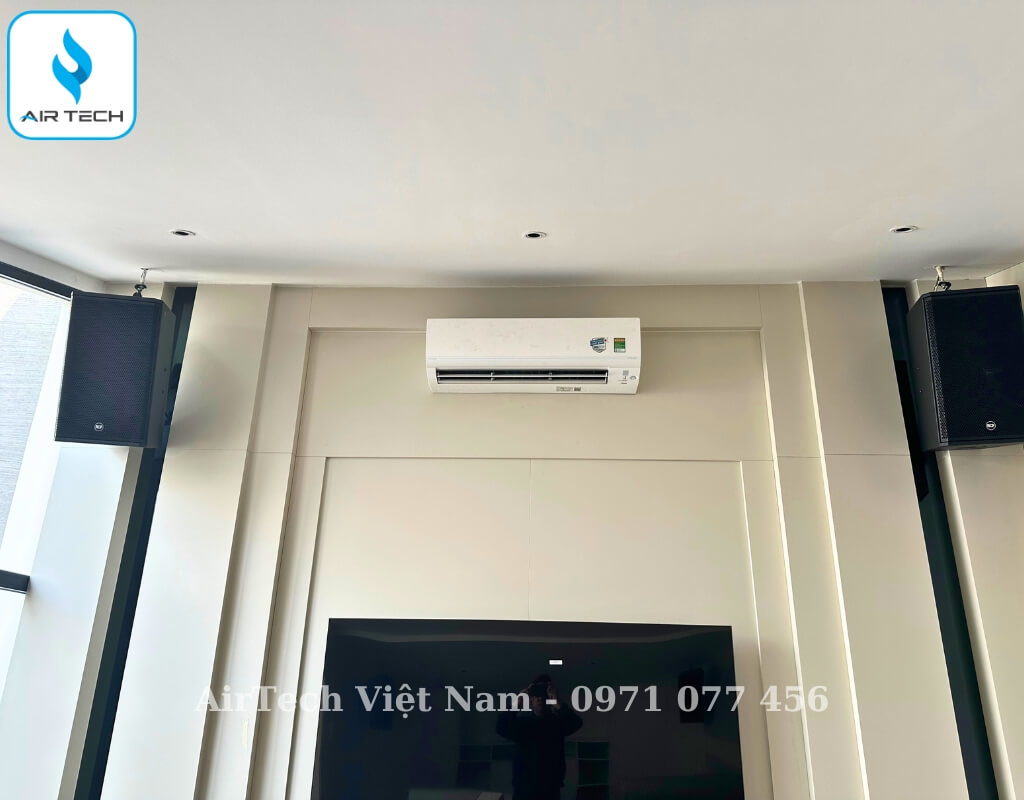

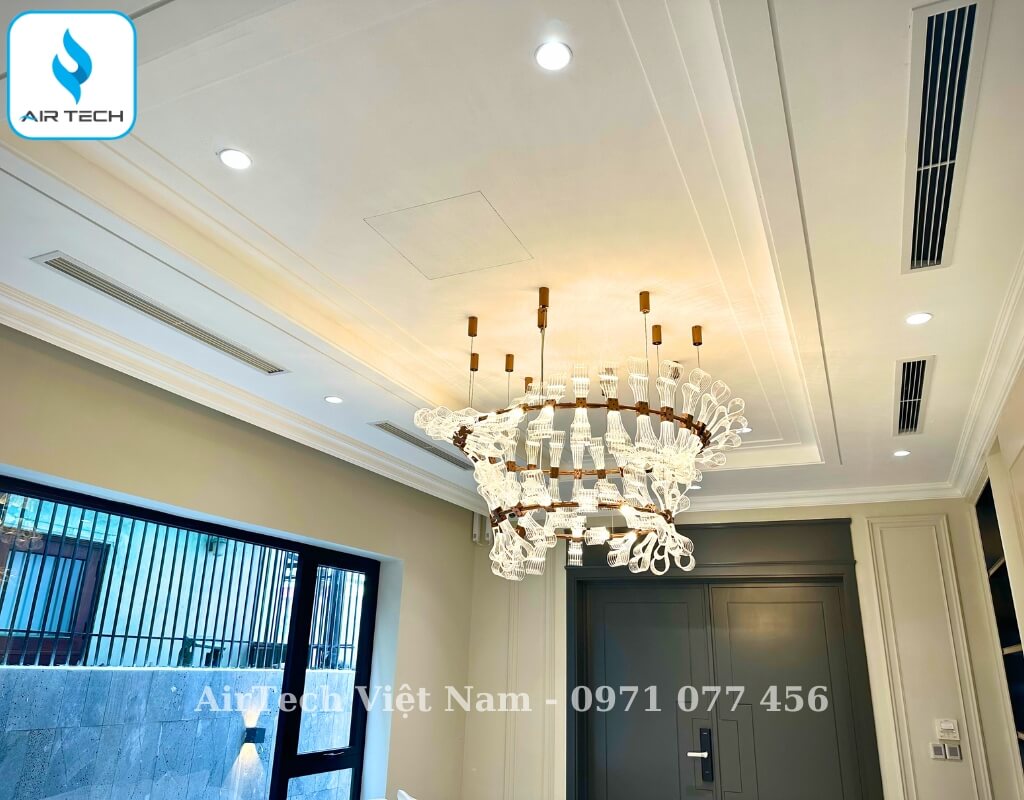

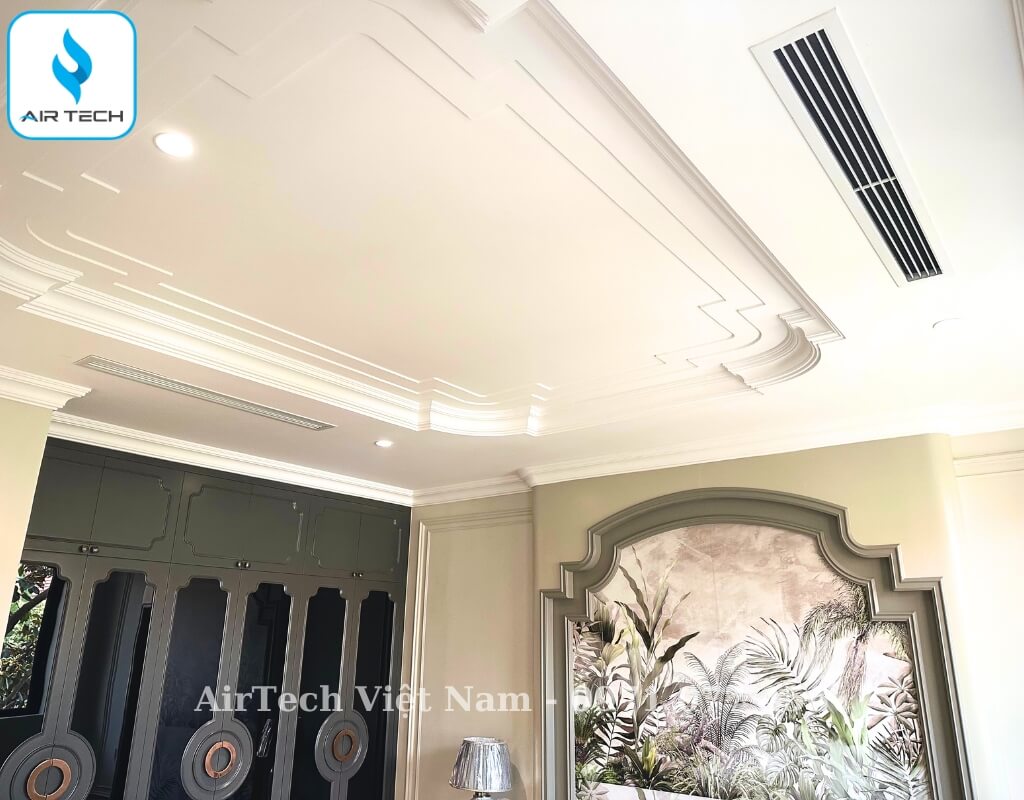

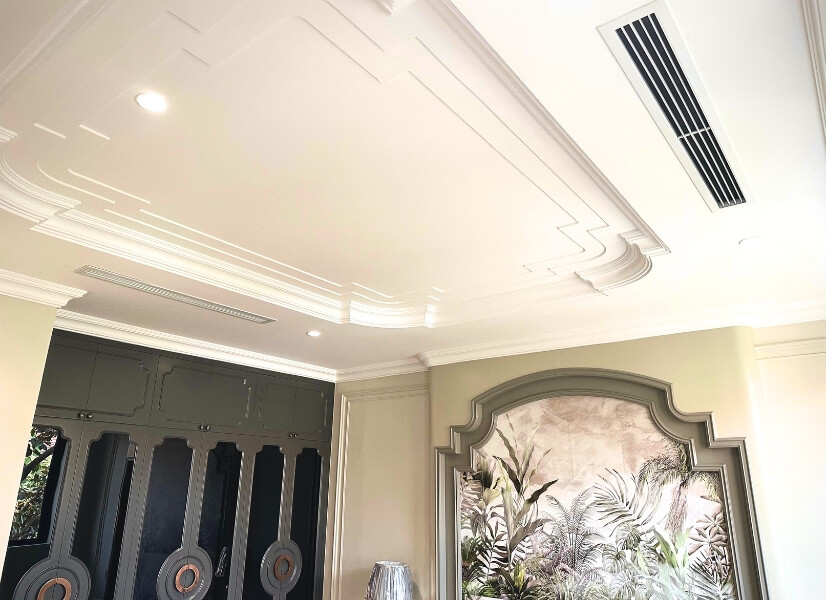

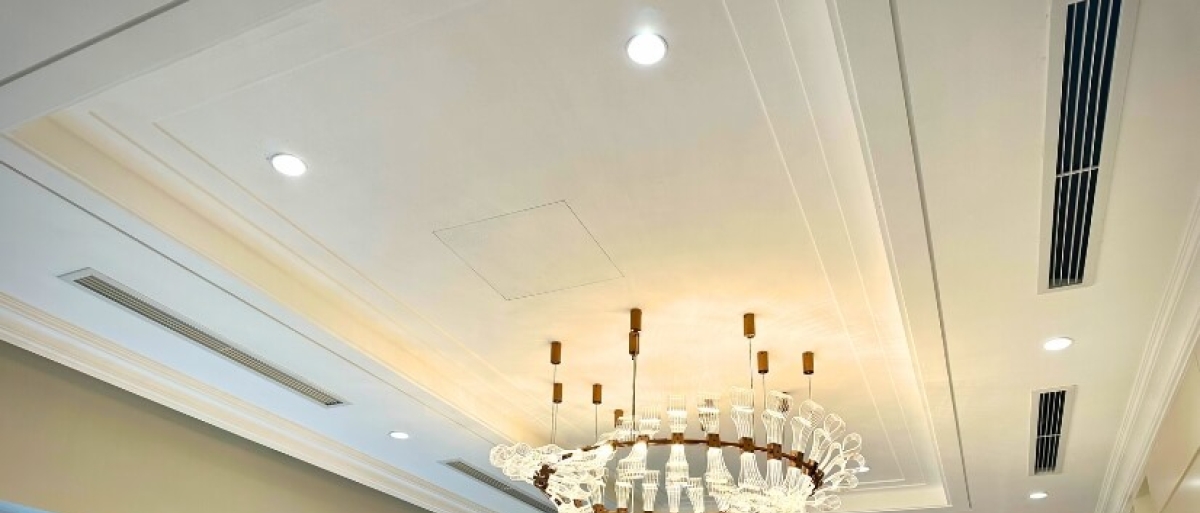

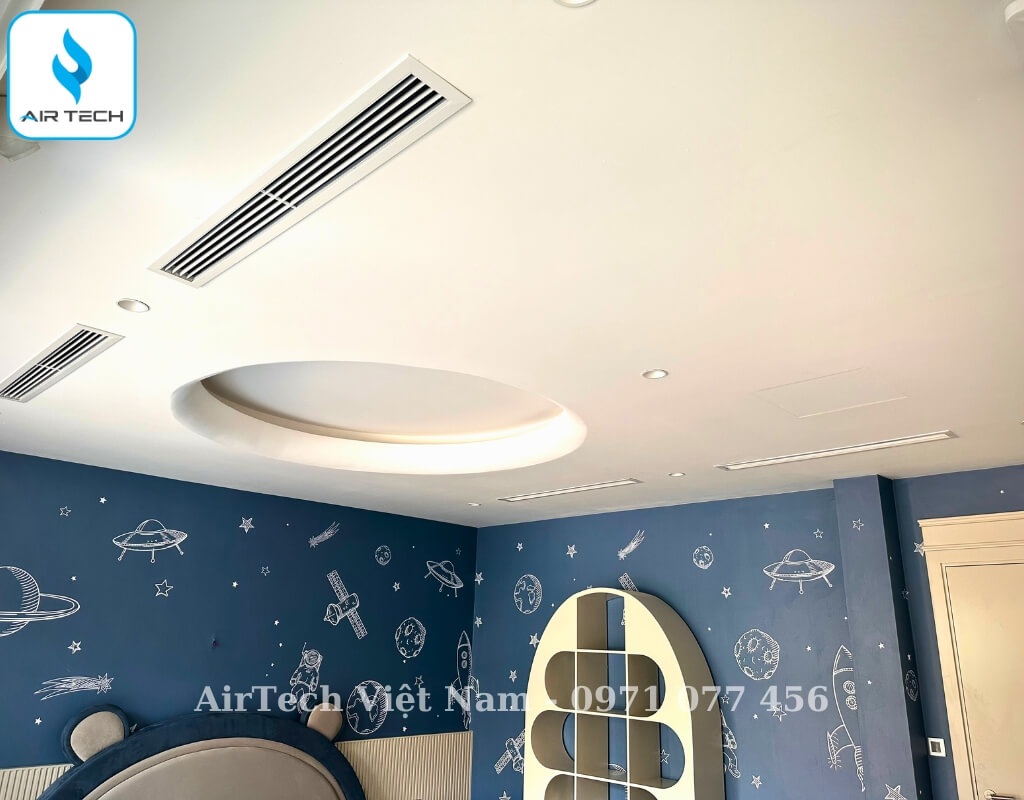

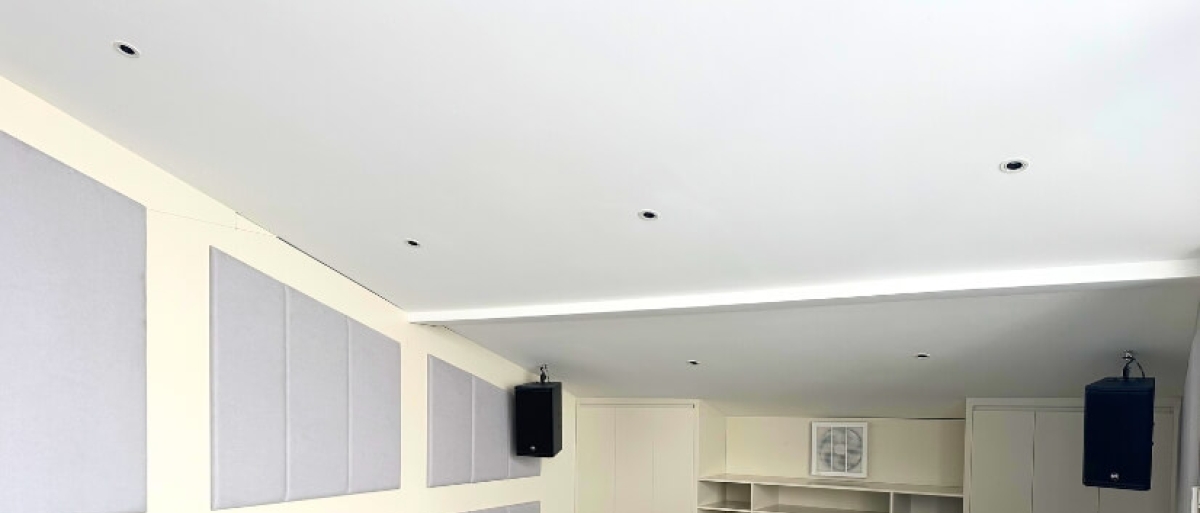

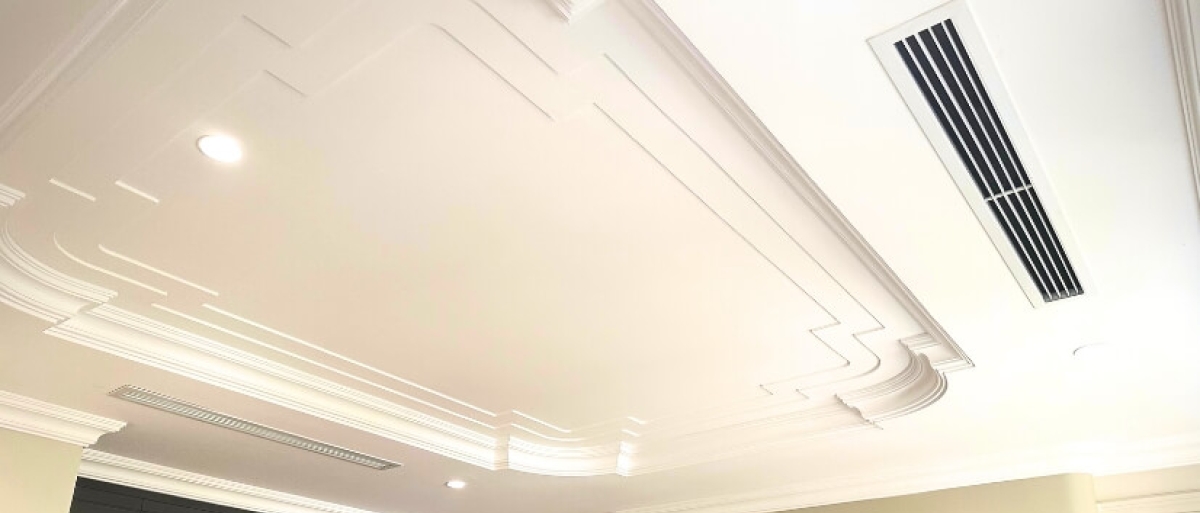

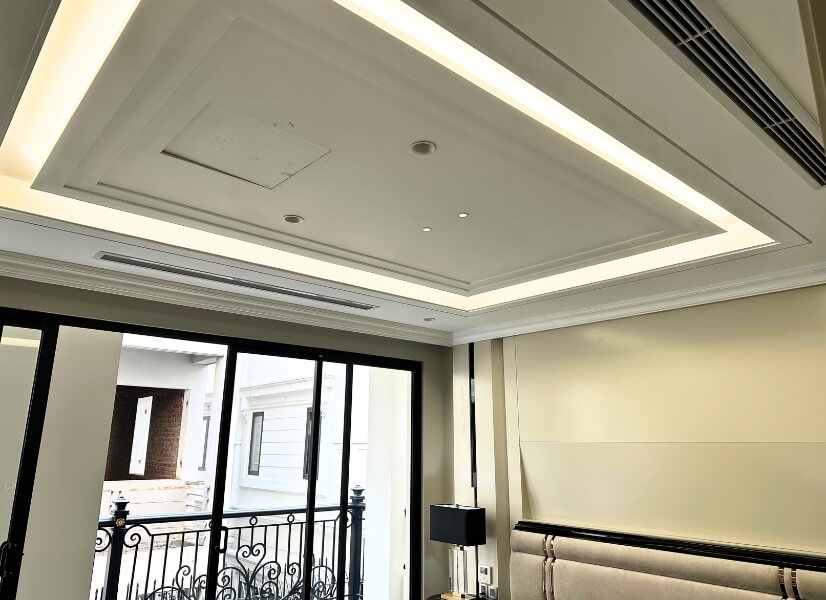

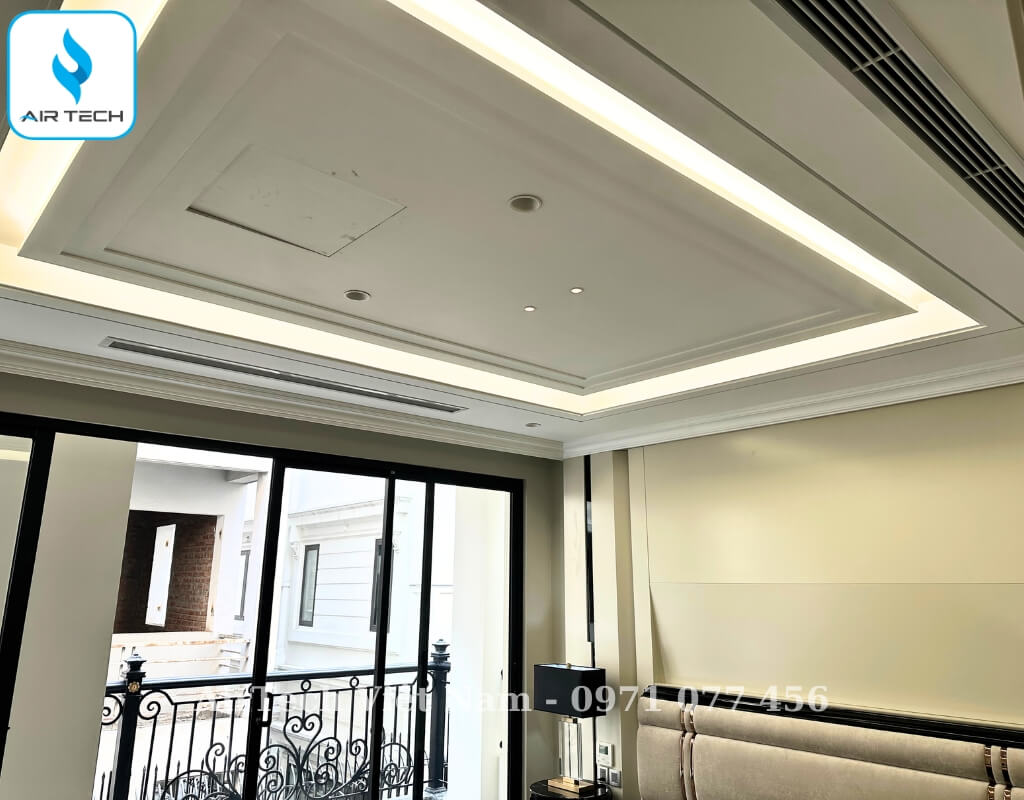

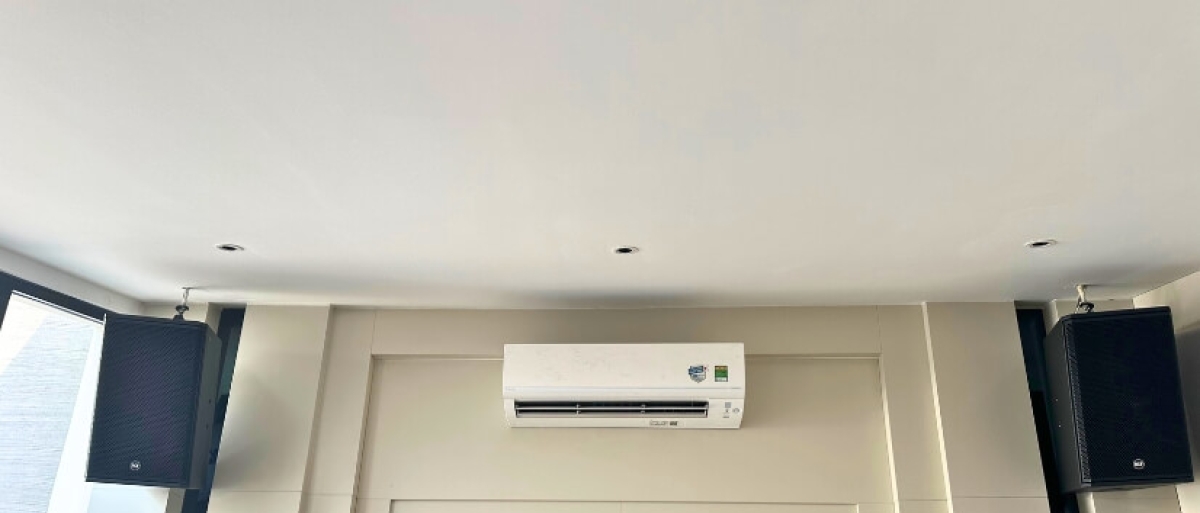

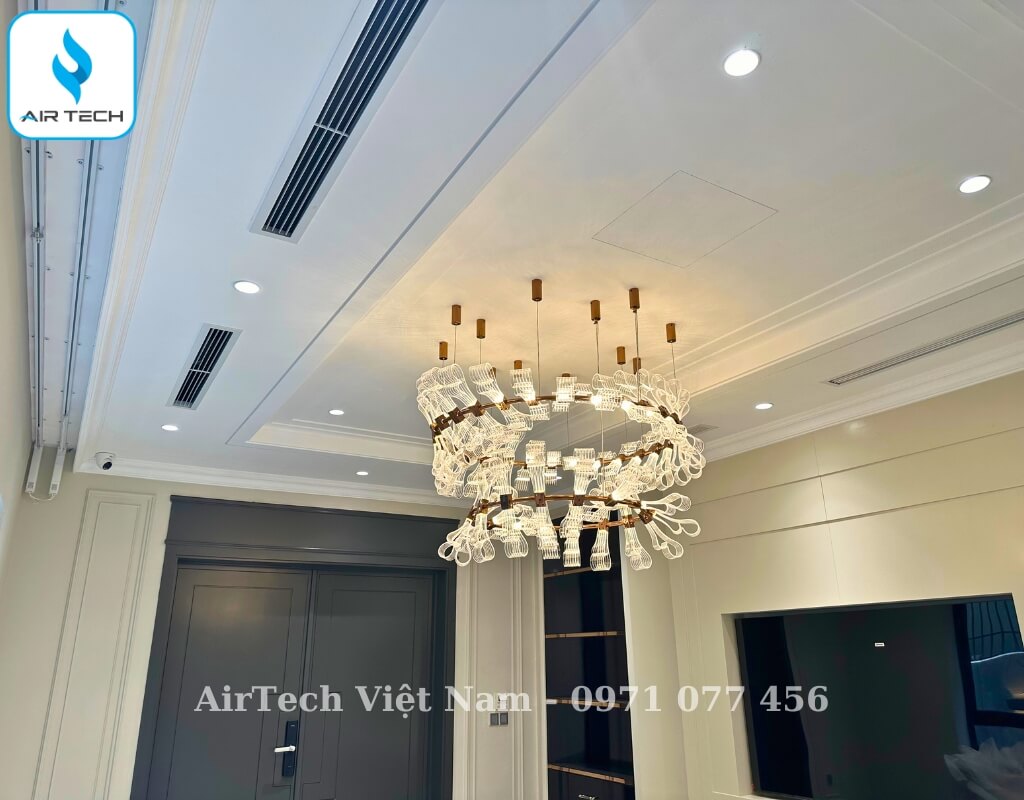

2. Ảnh hoàn thiện
